PHW-200-50F
Piezohannas
PHW-200-50F

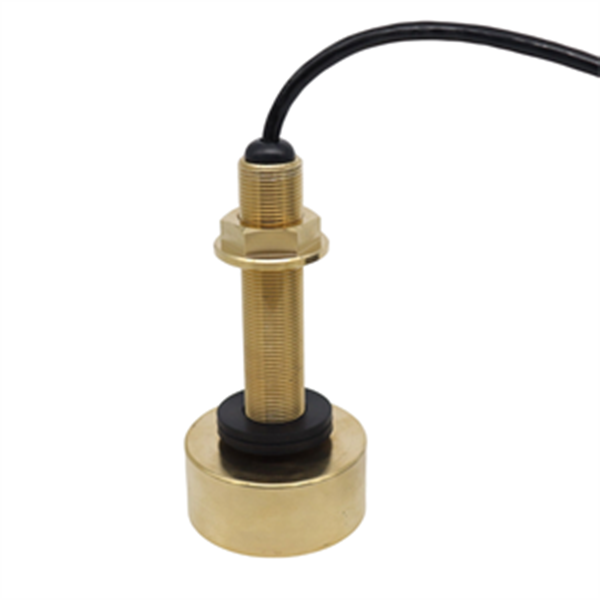

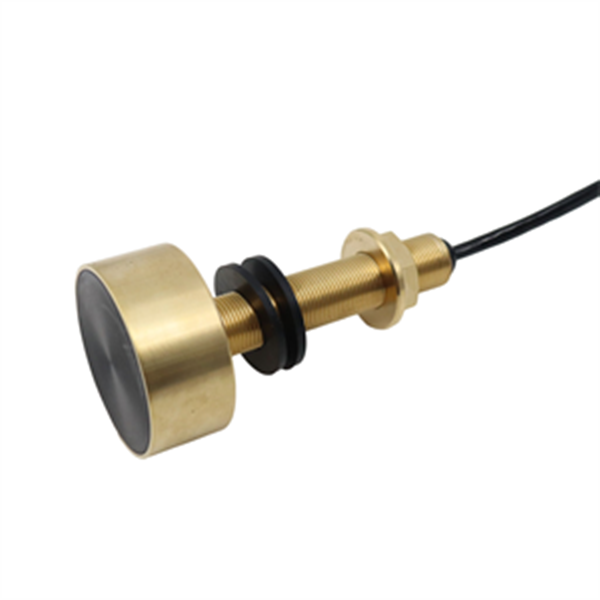

Undervattens ultraljudsgivare djupmätning för fiskdetektion
Tekniska parametrar:
Föremål |
Tekniska parametrar |
Bild |
Namn |
200KHz-50KHz fiskdetekteringsgivare och undervattensdjupmätning |
|
Modell |
PH W-200-50F |
|
Frekvens |
200KHz±5%/50KHz±5% |
|
Detektionsavstånd |
200KHz 0,6 ~ 120m 50KHz 3 ~ 500m |
|
Minimum Parallell lmpedans |
50KHz:180Ω±20 ％； 200KHz:210Ω±20 ％ |
|
50KHz:3200pF±20 ％ @1KHz 200KHz:3200pF±20 ％ @1KHz |
||
Känslighet |
Drivspänning : 500Vpp 、Avstånd : 0,7m、 Ekoamplitud : 2,5 V （ 50 KHZ ）； 2,5 V （ 200 KHZ ） |
|
-40～ +80℃ |
||
≤10Kilos eller 1MPa |
||
|
(Strålbredd ) Halveffekt strålbredd @@-3dB ： 8,7°±10 %， Skarp vinkel: 20,5°±10% （ 200KHZ ） (Strålbredd ) Halveffekt strålbredd@-3dB ： 35,3°±10 %， Skarp vinkel: 90,7°±10% （ 50KHZ ） |
|
för hölje Material |
mässing+ABS |
|
Användande |
Detektering av undervattensfisk, mätning av undervattensdjup , etc. |
|
Se produktstrukturritningen |
||
Skyddsnivå |
IP68 |
|
Vikt |
1110g±5 ％（ trådlängd ： 10m ） |
|
Kabelinstruktioner |
(Tre ledningar ): röd: givare +, grön: temperatursensor +, svart: offentlig -; |
|
Admittanskurva
Produktstrukturdiagram
Fish Finder Ultrasonic Ekolod Sensor Applikation:
En ekolod består av två delar: huvudenhet (med skärm) och givare. Huvudenheten bör placeras där den lätt kan nås i kabinen eller styrhytten etc. Givaren ska monteras på båtens botten antingen genom skrov eller i skrovinstallation. Tänk på att en ekolods prestanda till stor del beror på om givaren är korrekt monterad på båtens botten. En felaktigt monterad givare kan resultera i misslyckande med att fånga upp reflekterade vågor eller andra allvarliga defekter. För att undvika dessa problem bör du rådgöra med en teknisk återförsäljare om hur du korrekt installerar givaren innan den faktiska installationen.
