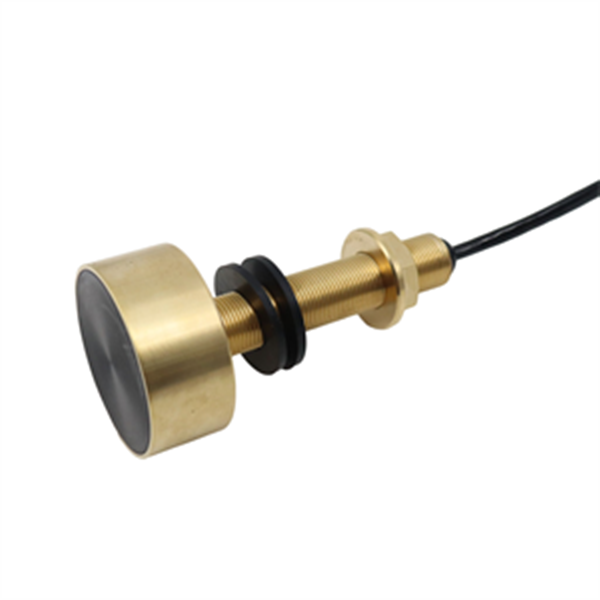

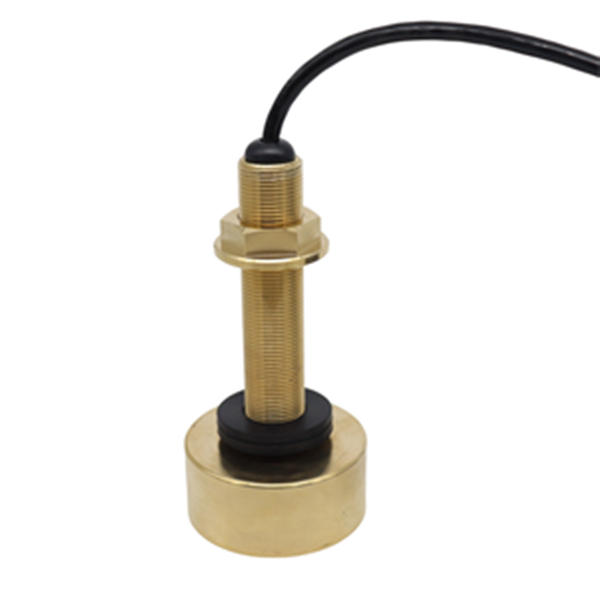

Tomhas Doimhneacht Trasduchtóra Ultrasonach Faoi Uisce le haghaidh Braite Éisc

Tomhas Doimhneacht Trasduchtóra Ultrasonach Faoi Uisce le haghaidh Braite Éisc

Paraiméadair theicniúla:

Míreanna	Paraiméadair Theicniúla	Íomhá
Ainm	200KHz-50KHz  Transducer braite éisc  agus tomhas doimhneacht faoi uisce
Múnla	PH W-200-50F
Minicíocht	200KHz±5%/50KHz±5%
Fad Braite	200KHz 0.6 ～ 120m 50KHz 3 ～ 500m
íosmhéid lmpedance comhthreomhar	50KHz: 180Ω ± 20 ％； 200KHz: 210 Ω ± 20 ％
Cumas	50KHz: 3200pF ± 20 ％ @ 1KHz 200KHz: 3200pF ± 20 ％ @ 1KHz
Íogaireacht	Voltas Tiomána : 500Vpp 、Fad : 0.7m、 Aimplitiúid macalla : 2.5 V ( 50KHZ ) ； 2.5 V ( 200KHZ )
Oibriúcháin Voltas	Buaic Voltas ＜ 1500Vpp
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤10Kilos nó  1MPa
Uillinn	(Leithead an Bhíoma ) Leithead an Bhíoma Leathchumhachta @@-3dB : 8.7° ±10%， Uillinn ghéar: 20.5° ± 10% ( 200KHZ ) (Leithead an Bhíoma ) Leithead an Bhíoma Leathchumhachta @-3dB : 35.3° ±10%， Uillinn ghéar: 90.7° ± 10% ( 50KHZ )
Tithíochta Ábhar	práis+ABS
Úsáid	Brath éisc faoi uisce, tomhas doimhneachta faoi uisce , etc.
Suiteáil Toise	Féach ar an líníocht struchtúr táirge
Leibhéal Cosanta	IP68
Meáchan	1110g ± 5 ％ ( fad sreang : 10m )
Treoracha Sreangaithe	(Trí sreangú ): dearg: transduc er +, glas: braiteoir teochta +, dubh: poiblí -;

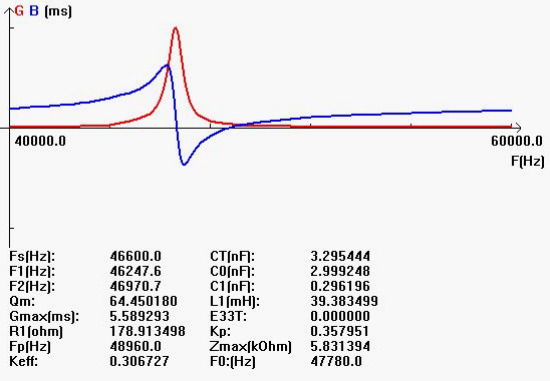

Cuar Iontrála

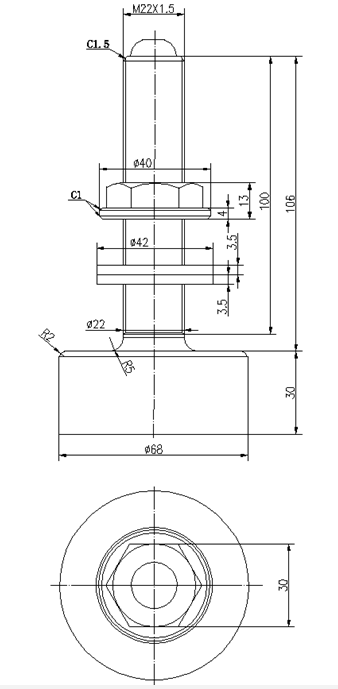

Léaráid Struchtúr Táirge

Feidhmchlár Braiteoir Sonóra Ultrasonach Aimsitheoir Éisc:

Tá dhá chuid i aimsitheoir éisc: príomhaonad (le scáileán) agus trasducer. Ba chóir go mbeadh an príomhaonad suite áit ar féidir teacht air go héasca sa chábán nó sa teach rotha, etc. Ba chóir an trasduchtóir a bheith suite ar bhun an bháid trí chabhail nó trí shuiteáil i gcabhail. Tabhair faoi deara le do thoil go mbraitheann feidhmíocht aimsitheoir éisc go mór ar cibé an bhfuil an trasduchtóir suite i gceart ar bhun an bháid. D’fhéadfadh go dteipfeadh ar thonnta frithchaite nó ar lochtanna tromchúiseacha eile a bheith mar thoradh ar thrasduchtóir atá suite go míchuí. Chun na trioblóidí seo a sheachaint, ba cheart duit dul i gcomhairle le déileálaí teicniúil maidir le conas an trasduchtóir a shuiteáil i gceart roimh an tsuiteáil iarbhír.
