PHW-200-50F
П'езаханнас
PHW-200-50F

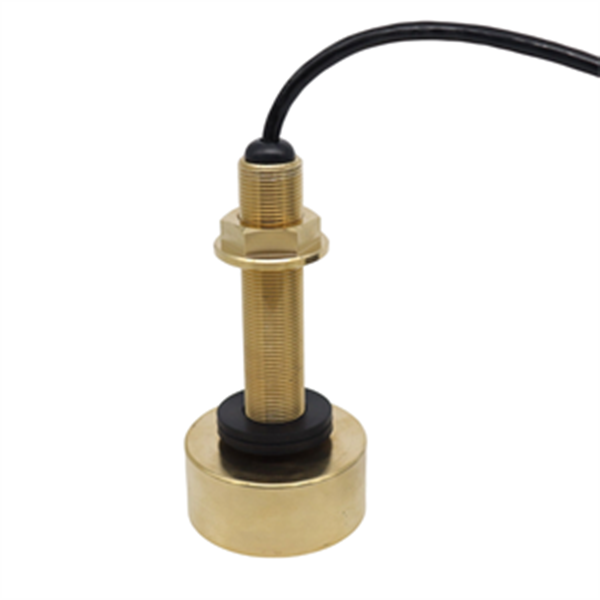

Падводны ультрагукавы датчык для вымярэння глыбіні для выяўлення рыбы
Тэхнічныя параметры:
Прадметы |
Тэхнічныя параметры |
Малюнак |
Імя |
200-50 кГц Датчык выяўлення рыбы і вымярэнне падводнай глыбіні |
|
мадэль |
PH W-200-50F |
|
Частата |
200 кГц ± 5%/50 кГц ± 5% |
|
Дыстанцыя выяўлення |
200 кГц 0,6 ~ 120 м 50 кГц 3 ~ 500 м |
|
Мінімум Паралельны імпеданс |
50 кГц:180Ω±20 ％; 200 кГц:210Ω±20 ％ |
|
50KHz:3200pF±20 ％ @1KHz 200 кГц:3200 пФ±20 ％ @1 кГц |
||
Адчувальнасць |
Кіруючае напружанне : 500Vpp. 、Адлегласць : 0.7m、 Амплітуда рэха : 2,5 В （ 50 кГц ）； 2,5 В （ 200 кГц ） |
|
Пікавая Напружанне < 1500Vpp |
||
-40~ +80 ℃ |
||
≤10 кг або 1 МПа |
||
|
(Шырыня прамяня ) Шырыня прамяня на палавіннай магутнасці@@-3 дБ : 8,7°±10%， Востры кут: 20,5°±10% （ 200 кГц ） (Шырыня прамяня ) Шырыня прамяня на палавіннай магутнасці@-3 дБ : 35,3°±10%， Востры кут: 90,7°±10% （ 50 кГц ） |
|
корпуса Матэрыял |
латунь+АБС |
|
Выкарыстанне |
Выяўленне падводнай рыбы, вымярэнне падводнай глыбіні і г.д. |
|
Глядзіце малюнак структуры вырабы |
||
Узровень абароны |
IP68 |
|
Вага |
1110 г±5 ％ ( даўжыня дроту : 10 м ） |
|
Інструкцыя па праводцы |
(Тры правады ): чырвоны: пераўтваральнік +, зялёны: датчык тэмпературы +, чорны: грамадскі -; |
|
Крывая адмітансу
Структурная схема прадукту
Ультрагукавы датчык гідралакатара Fish Finder Ужыванне:
Эхолот складаецца з двух частак: асноўнага блока (з экранам) і пераўтваральніка. Галоўны блок павінен быць размешчаны ў месцы, дзе да яго можна лёгка атрымаць доступ у кабіне, рулявой рубцы і г. д. Датчык павінен быць усталяваны на дне лодкі альбо ў корпусе, альбо ў корпусе. Майце на ўвазе, што прадукцыйнасць рыбашукальніка ў значнай ступені залежыць ад таго, ці правільна ўстаноўлены датчык на дне лодкі. Няправільна ўсталяваны пераўтваральнік можа прывесці да збою ўлоўлівання адлюстраваных хваль або іншых сур'ёзных дэфектаў. Каб пазбегнуць гэтых праблем, вам варта пракансультавацца з тэхнічным дылерам аб тым, як правільна ўсталяваць пераўтваральнік перад фактычнай устаноўкай.
