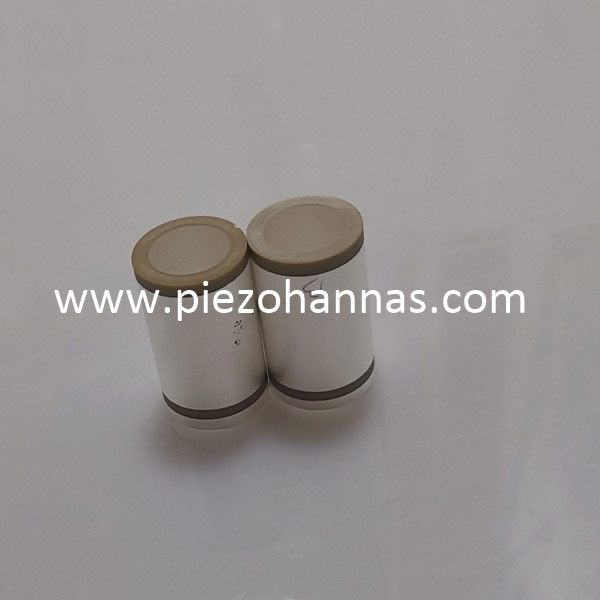

Lågkostnad piezoelektrisk keramisk cylinder för undervattensakustiskt

Lågkostnad piezoelektrisk keramisk cylinder för undervattensakustiskt

WuHan Piezohannas Tech.Co., Ltd är en tillverkare av piezoelektrisk keramik, ultraljudsgivare och några andra ultraljudsenheter med stark teknologikraft. Med ett kvalitetsledningssystem och en forsknings- och utvecklingssektor används våra produkter i stor utsträckning i de flesta applikationer.

piezoelektriska rörgivare

undervattens piezometerrör

piezo keramiskt rör

Piezo Keramik Tube Beskrivning:



Material: PZT5A

Mått: OD 38mm, ID32mm, höjd 25mm

Standardstorlek på piezorör:

Diameter: 5,0 - 100 mm
Godstjocklek: 1 - 10 mm
Höjd: 2,5 - 50 mm

Typiskt värde för 'Mjuka' PZT-materialprestanda:

'Mjuka' PZT-material	Typen av mjukt material
Egenskaper			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Kopplingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koefficient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoefficienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk efterlevnadskoefficient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65
Dielektrisk förlustfaktor	Tg 5	%	2	2	2	2	2	2	2
Densitet	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftkvot			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Undervattens akustisk tillämpning:

Det är välkänt att ljudvågor, jämfört med elektromagnetiska vågor, fortplantar sig långa sträckor i havet. I havet, i motsats till luft eller vakuum, använder man alltså ljudnavigering och avstånd (SONAR) istället för radar, akustisk kommunikation istället för radio, och akustisk bild och tomografi istället för mikrovågs- ​​eller optisk avbildning eller röntgentomografi. Undervattensakustik är vetenskapen om ljud i vatten (oftast i havet) och omfattar inte bara studier av ljudutbredning, utan också maskering av ljudsignaler genom att störa fenomen och signalbehandling för att extrahera dessa signaler från störningar. Det här kapitlet kommer att presentera grunderna i havsakustikens fysik och sedan diskutera tillämpningar.

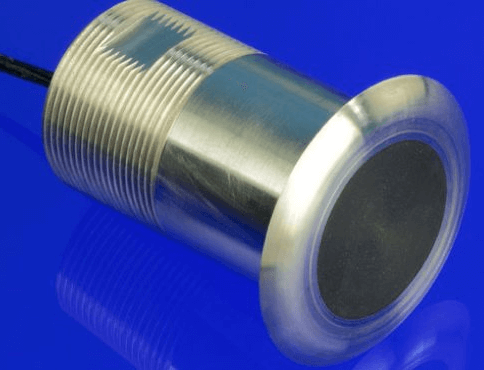

Akustisk sensor  applikationer Bild:
