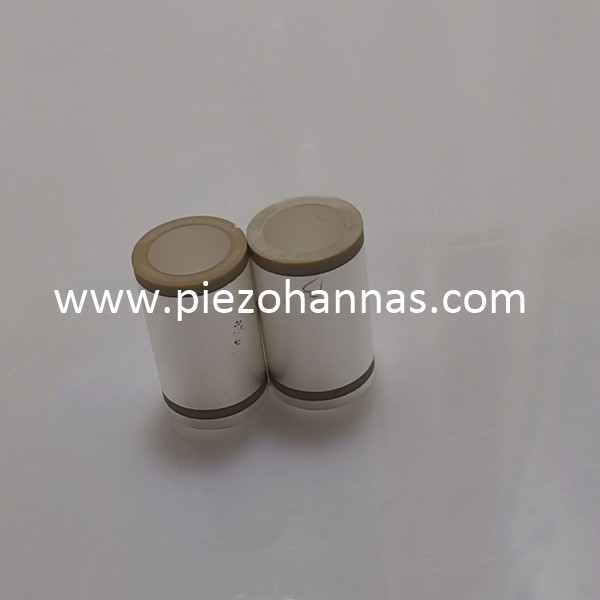

水中音響用の低コスト圧電セラミックシリンダー
WuHan Piezohannas Tech.Co.,Ltd は、強力な技術力を持つ圧電セラミックス、超音波トランスデューサー、その他の超音波装置のメーカーです。品質管理システムと研究開発部門により、当社の製品はほとんどの用途で広く使用されています。
 圧電管トランスデューサ |
 水中圧電計チューブ |
 ピエゾセラミックチューブ |
ピエゾセラミックチューブの説明:
材質：PZT5A
寸法：外径38mm、内径32mm、高さ25mm
直径：5.0～100mm
肉厚：1～10mm
高さ：2.5～50mm
「ソフト」PZT 材料の性能の典型値：
「柔らかい」PZT素材 |
柔らかい素材の種類 |
||||||||
プロパティ |
PSnN-5 |
PLiS-51 |
PZT-51 |
PZT-52 |
PZT-53 |
PZT-5H |
PZT-5X |
||
誘電率 |
ɛTr3 |
1600 |
2000 |
2200 |
2400 |
2600 |
3200 |
4500 |
|
結合係数 |
KP |
0.6 |
0.62 |
0.62 |
0.63 |
0.64 |
0.68 |
0.7 |
|
K31 |
0.35 |
0.35 |
0.35 |
0.35 |
0.36 |
0.38 |
0.4 |
||
K33 |
0.68 |
0.7 |
0.68 |
0.7 |
0.7 |
0.76 |
0.77 |
||
Kt |
0.5 |
0.52 |
0.5 |
0.5 |
0.5 |
0.52 |
0.53 |
||
圧電係数 |
d31 |
10-12m/v |
-170 |
-197 |
-186 |
-204 |
-227 |
-275 |
-300 |
d33 |
10-12m/v |
400 |
450 |
500 |
520 |
550 |
620 |
750 |
|
g31 |
10-3vm/n |
-12 |
-11.1 |
-9.6 |
-9.8 |
-9.9 |
-9.7 |
-7.5 |
|
g33 |
10-3vm/n |
28 |
25.4 |
25.6 |
24.5 |
23.9 |
22 |
18.8 |
|
周波数係数 |
NP |
2000 |
1920 |
1980 |
1980 |
1960 |
1900 |
1960 |
|
N1 |
1466 |
1407 |
1451 |
1451 |
1437 |
1393 |
1437 |
||
N3 |
1825 |
1925 |
1900 |
1900 |
1755 |
1550 |
1800 |
||
北部 |
2100 |
2100 |
2150 |
2150 |
2150 |
2100 |
2200 |
||
弾性コンプライアンス係数 |
Se11 |
10-12m2/n |
16.6 |
18 |
16.7 |
17 |
17.4 |
18 |
19 |
機械的品質係数 |
Qm |
85 |
80 |
80 |
75 |
75 |
70 |
65 |
|
誘電損率 |
ガラス転移温度δ |
% |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
密度 |
ρ |
g/cm3 |
7.5 |
7.5 |
7.6 |
7.6 |
7.6 |
7.5 |
7.5 |
キュリー温度 |
Tc |
℃ |
350 |
345 |
270 |
270 |
270 |
230 |
165 |
ヤング率 |
YE11 |
<109N/m2 |
60 |
56 |
60 |
59 |
57.5 |
56 |
53 |
毒の比率 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.36 |
0.39 |
||
水中音響アプリケーション:
電磁波と比較して、音波は海洋中で長距離を伝播することが十分に確立されています。したがって、空気や真空とは対照的に海洋では、レーダーの代わりに音響航法および測距 (SONAR)、無線の代わりに音響通信、マイクロ波や光学イメージングや X 線断層撮影の代わりに音響イメージングや断層撮影が使用されます。水中音響学は、水中（最も一般的には海洋内）の音の科学であり、音の伝播の研究だけでなく、干渉現象による音信号のマスキングや、干渉からこれらの信号を抽出するための信号処理も含まれます。この章では、海洋音響学の基礎物理学を説明し、その後、応用について説明します。
