أسطوانة سيراميك كهرضغطية منخفضة التكلفة للصوت تحت الماء

أسطوانة سيراميك كهرضغطية منخفضة التكلفة للصوت تحت الماء

WuHan Piezohannas Tech.Co.,Ltd هي شركة مصنعة للسيراميك الكهرضغطي ومحولات الطاقة بالموجات فوق الصوتية وبعض أجهزة الموجات فوق الصوتية الأخرى ذات القوة التكنولوجية القوية. مع نظام إدارة الجودة وقطاع البحث والتطوير، يتم استخدام منتجاتنا على نطاق واسع في معظم التطبيقات.

محول أنابيب كهرضغطية

أنبوب بيزومتر تحت الماء

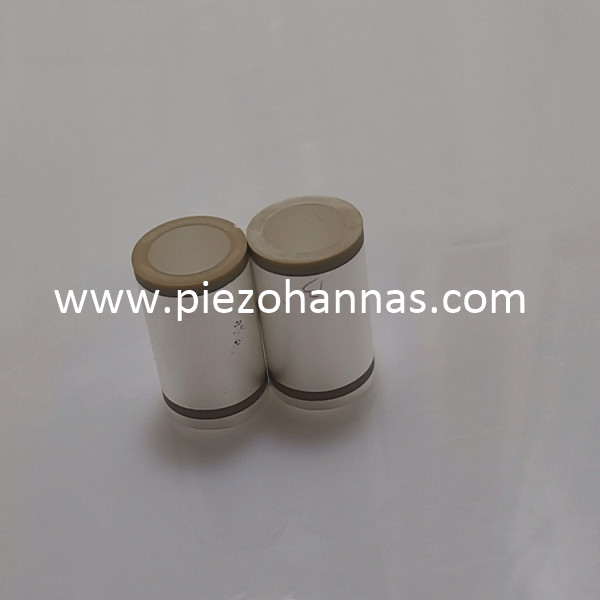

أنبوب السيراميك بيزو

وصف أنبوب السيراميك بيزو:



المادة: PZT5A

الأبعاد: القطر الخارجي 38 مم، ID32 مم، الارتفاع 25 مم

الحجم القياسي لأنبوب بيزو:

القطر: 5.0 - 100 ملم
سمك الجدار: 1 - 10 ملم
الارتفاع: 2.5 - 50 ملم

القيمة النموذجية لأداء مواد PZT 'الناعمة' ：

مواد PZT 'ناعمة'.	نوع المادة الناعمة
ملكيات			بسن-5	بليس-51	بي زد تي-51	بي زد تي-52	بي زد تي-53	بي زد تي-5 ن	بي زد تي-5إكس
ثابت العزل الكهربائي	ɛTr3		1600	2000	2200	2400	2600	3200	4500
عامل اقتران	ك.ب		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	ك31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	ك 33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	كيلوطن		0.5	0.52	0.5	0.5	0.5	0.52	0.53
معامل كهرضغطية	د31	10-12 م/فولت	-170	-197	-186	-204	-227	-275	-300
	د33	10-12 م/فولت	400	450	500	520	550	620	750
	g31	10-3 فولت/ن	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3 فولت/ن	28	25.4	25.6	24.5	23.9	22	18.8
معاملات التردد	نب		2000	1920	1980	1980	1960	1900	1960
	ن1		1466	1407	1451	1451	1437	1393	1437
	ن3		1825	1925	1900	1900	1755	1550	1800
	الإقليم الشمالي		2100	2100	2150	2150	2150	2100	2200
معامل الامتثال المرن	Se11	10-12 م 2 / ن	16.6	18	16.7	17	17.4	18	19
عامل الجودة الميكانيكية	كم		85	80	80	75	75	70	65
عامل فقدان العزل الكهربائي	تيراغرام δ	%	2	2	2	2	2	2	2
كثافة	ρ	جم/سم3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
درجة حرارة كوري	ح	درجة مئوية	350	345	270	270	270	230	165
معامل يونغ	نعم11	<109 نيوتن/م2	60	56	60	59	57.5	56	53
نسبة السم			0.36	0.36	0.36	0.36	0.36	0.36	0.39

التطبيق الصوتي تحت الماء:

ومن الثابت أن الموجات الصوتية، مقارنة بالموجات الكهرومغناطيسية، تنتشر لمسافات طويلة في المحيط. ومن ثم، في المحيط بدلاً من الهواء أو الفراغ، يستخدم المرء الملاحة الصوتية والمدى (SONAR) بدلاً من الرادار، والاتصالات الصوتية بدلاً من الراديو، والتصوير الصوتي والتصوير المقطعي بدلاً من الموجات الدقيقة أو التصوير البصري أو التصوير المقطعي بالأشعة السينية. الصوتيات تحت الماء هو علم الصوت في الماء (الأكثر شيوعًا في المحيط) ولا يشمل دراسة انتشار الصوت فحسب، بل يشمل أيضًا إخفاء الإشارات الصوتية عن طريق ظاهرة التداخل ومعالجة الإشارات لاستخراج هذه الإشارات من التداخل. سنقدم في هذا الفصل أساسيات فيزياء صوتيات المحيطات ثم نناقش التطبيقات.

الاستشعار الصوتية : صورة تطبيقات
