22 KHz exakt ultraljudsavståndsgivare för 30 meter

        22 KHz exakt ultraljudsavståndsgivare för 30 meter

Introduktion:



PH22F0830 ultraljudssensor har funktionerna sändare och mottagare. Det är en långavståndstyp, kan vanligtvis användas för ultraljudsavståndsmätare, ultraljudssensor för beröringsfria föremål, ultraljudsavståndssensor, ultraljudssensor för vätskenivå, etc. Om du har några frågor för andra applikationer, vänligen kontakta oss för mer information.

Tekniska parametrar:

Modell	PH22F0830
Centerresonansfrekvens  ( kHz )	22KHz±2,0Khz
Bandbredd	2,0 kHz
Detektionsavstånd	0,8~30m
Blinda fläckar	< 0,8 m
Lanseringsvinkelstråle (-6dB full vinkel)	15±2°
Känslig	-60dB min
Elektrostatisk kapacitans	5000PF±20 %
Minsta parallellimpedans	300Ω±30%
Maximal arbetsspänning (puls - 2 % arbetscykel)	4000Vp-p
Driftstemperatur	-20 ~ 70 ℃
Förvaringstemperatur	-40 ~ 85 ℃
Skyddsnivå	IP65
Storlek (diameter * höjd, mm)	φ140x235
Installation	Fast med skruv
Material för fodral	PVC+F4
Kabellängd	3 M (kan anpassas)
Vikt	2,5 kg

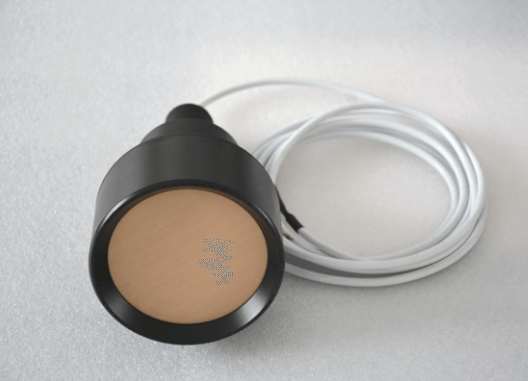

Bild:

Översiktsmått:

Frekvensmotståndskurva :

 Frekvens- Fasvinkelkurva ：



Känslighetstest:



Sändningsspänning: 200Vp-p; period: 10; avstånd: 1M



D irektivitetskurva :

Funktioner hos ultraljudssensorer:



1. Liten storlek och lätt

2. Hög känslighet och högt ljudtryck

3.Låg strömförbrukning

4.Hög tillförlitlighet



Karakteristisk:



1. Fast skenstätning (yttre PVC-hölje)

2. Bekväm trådavbetalning (G1')



Ansökan:

1.Position Plats

2. Tillvägagångssätt mätning

3. Trafikmätning

4. Undvika hinder
