Indledning:



PH22F0830 ultralydssensor har funktionerne som sender og modtager. Det er en lang rækkevidde, som generelt kan bruges til ultralydsafstandsmåler, ultralydssensor til berøringsfri detektering af genstande, ultralydsafstandssensor, ultralydsvæskeniveausensor osv. Hvis du har spørgsmål til andre applikationer, bedes du kontakte os for detaljer.

Tekniske parametre:

Model	PH22F0830
Centerresonansfrekvens  ( kHz )	22KHz±2,0Khz
Båndbredde	2,0Khz
Detektionsafstand	0,8~30m
Blinde pletter	< 0,8m
Affyringsvinkelstråle (-6dB fuld vinkel)	15±2°
Følsom	-60dB min
Elektrostatisk kapacitans	5000PF±20 %
Minimum parallel impedans	300Ω±30 %
Maksimal arbejdsspænding (Puls - 2% arbejdscyklus)	4000Vp-p
Driftstemperatur	-20 ~ 70 ℃
Opbevaringstemperatur	-40 ~ 85 ℃
Beskyttelsesniveau	IP65
Størrelse (diameter * højde, mm)	φ140x235
Installation	Fastgjort med skrue
Etui materiale	PVC+F4
Kabellængde	3 M (kan tilpasses)
Vægt	2,5 kg

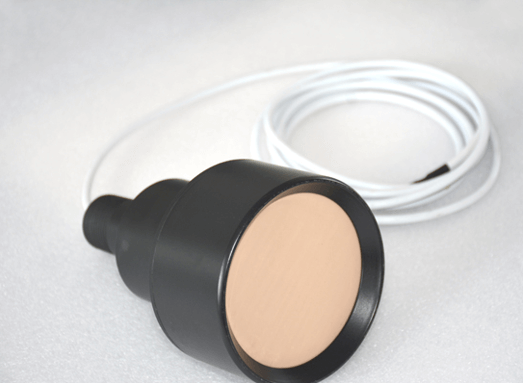

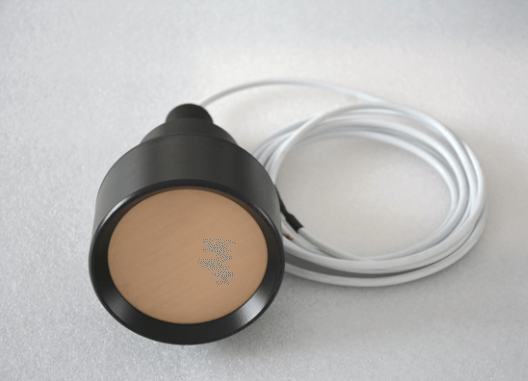

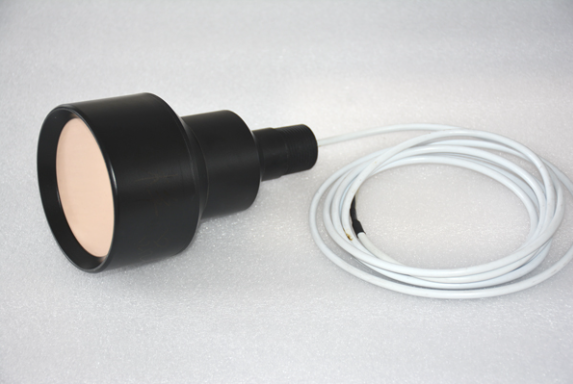

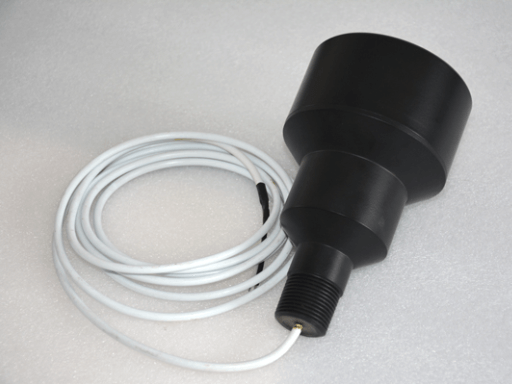

Billede:

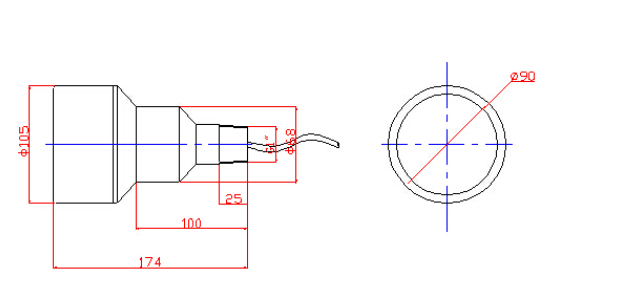

Dispositionsdimension:

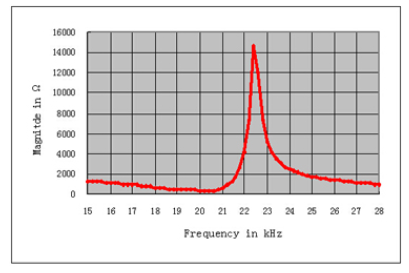

Frekvens-modstandskurve :

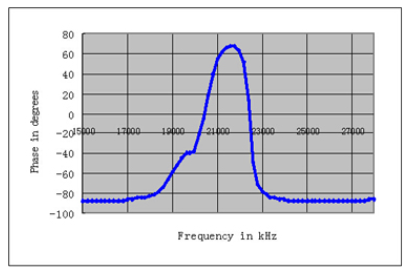

 Frekvens- fasevinkelkurve :

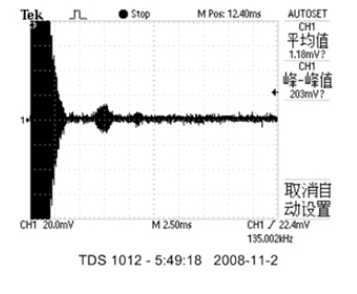

Følsomhedstest:



Sendespænding: 200Vp-p; periode: 10; afstand: 1M

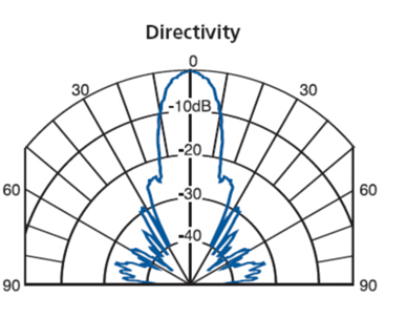

Direktivitetskurve ​:

Funktioner af ultralydssensorer:



1. Lille størrelse og letvægts

2. Høj følsomhed og højt lydtryk

3. Lavt strømforbrug

4.Høj pålidelighed



Karakteristisk:



1. Fast forsegling (ydre PVC-beklædning)

2. Convenience thread rate (G1')



Anvendelse:

1.Position Placering

2. Tilnærmingsmåling

3.Trafikmåling

4. Undgå forhindringer
