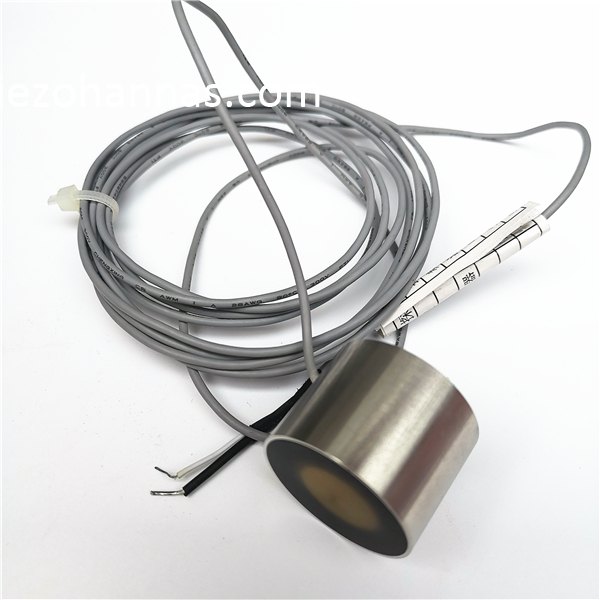

1MHz ultraljudsavståndsgivare i rostfritt stål för ultraljudsavståndsmätare

1MHz ultraljudsavståndsgivare i rostfritt stål för ultraljudsavståndsmätare

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	1MHz undervattens ultraljudsgivare
Modell	PH W- 1M-AS
Frekvens	1000K Hz± 5 %
Detektionsavstånd	0.10 ～ 3m
Minsta parallellimpedans	20Ω±20 ％
Kapacitans	2900pF±20 ％ @1KHz
Känslighet	drivspänning ​ V ​: 23 m 、Avstånd : 0.3m 、Ekoamplitud : 700 V
Drift Spänning	Topp Spänning ＜ 300Vpp
Drift Temperatur	-10～ + 50℃
Vinkel	(Strålbredd ) Halveffekt strålbredd h @-3dB: 3.3°± 10 %， Skarp vinkel: 7.8°± 10 %
Material för hölje	304
användande	ubåt avståndsmätare
Installation Dimensionera	Se produktstrukturritning för detaljer
Skyddsnivå	IP68
Vikt	47g±5 ％（ trådlängd ：： 2.5m ）
Kabelinstruktioner	Vit: givare +, svart: givare -;
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Ansökan:

Ultraljudsgivare för ultraljudssensorer. Används för avståndsmätning, nivåövervakning, närvarodetektering, avståndsavstånd, närhetsavkänning och många andra automatiserade, industriella och vetenskapliga tillämpningar.
