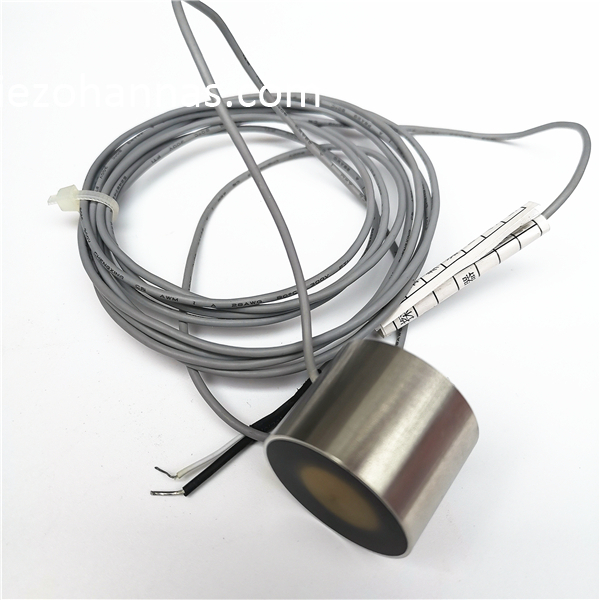

अल्ट्रासोनिक रेंज फाइंडर के लिए 1 मेगाहर्ट्ज स्टेनलेस स्टील अल्ट्रासोनिक रेंज ट्रांसड्यूसर

अल्ट्रासोनिक रेंज फाइंडर के लिए 1 मेगाहर्ट्ज स्टेनलेस स्टील अल्ट्रासोनिक रेंज ट्रांसड्यूसर

तकनीकी मापदंड:

सामान	तकनीकी मापदंड		छवि
नाम	1 मेगाहर्ट्ज अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर
नमूना	PH W- 1M-AS
आवृत्ति	1000K हर्ट्ज± 5%
पता लगाने की दूरी	0.10 ～ 3मी
न्यूनतम समानांतर लैंपडांस	20%~!phoenix_var191_1!~
समाई	2900पीएफ±20 ％ @1KHz
संवेदनशीलता	डी राइविंग वी वोल्टेज : 23 वी 、दूरी : 0.3एम 、इको आयाम : 700 मीटर वी
ऑपरेटिंग वोल्टेज	चोटी वोल्टेज ＜ 300वीपीपी
ऑपरेटिंग तापमान	-10～ + 50℃
कोण	(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई h @-3dB: 3.3°± 10%， तीव्र कोण: 7.8°± 10%
आवास सामग्री	304
प्रयोग	पनडुब्बी रेंज फाइंडर

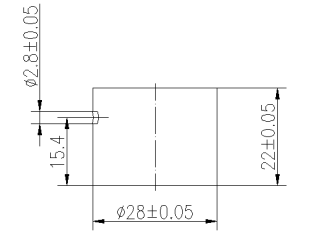

इंस्टालेशन आयाम	विवरण के लिए उत्पाद संरचना ड्राइंग देखें
सुरक्षा स्तर	आईपी68
वज़न	47g±5 ％（ तार की लंबाई ：： 2.5मी ）
वायरिंग निर्देश	सफेद: ट्रांसड्यूसर +, काला: ट्रांसड्यूसर -;

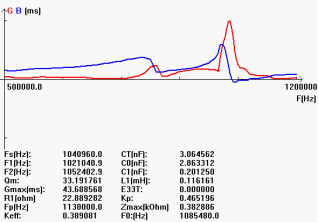

प्रवेश वक्र		उत्पाद संरचना आरेख

अल्ट्रासोनिक ट्रांसड्यूसर का ब्लॉक आरेख:

तापमान सेंसर का योजनाबद्ध आरेख  (मॉडल: MF58_502F3470) :


एकीकृत प्रकार केबल निर्देश:

1. ट्रांसड्यूसर के वायरिंग निर्देश: इंटरफ़ेस (3 पिन, 2.54 मिमी टर्मिनल)
लाल: ट्रांसड्यूसर +
सफेद: ट्रांसड्यूसर -
काला: परिरक्षण


2. केबल तापमान सेंसर के निर्देश: इंटरफ़ेस (3 पिन, 2.0 मिमी टर्मिनल)

लाल और काले तापमान सेंसर वायरिंग हैं

स्प्लिट प्रकार: मानक 10 मीटर केबल, प्रत्येक अतिरिक्त 50 मीटर केबल के साथ, सिग्नल क्षीणन 6dB है

तीन-कोर वायरिंग निर्देश:

    लाल: ट्रांसड्यूसर +
     नीला: तापमान सेंसर +
     काला: सार्वजनिक-

 चार-कोर वायरिंग निर्देश:

लाल: ट्रांसड्यूसर +
पीला: ट्रांसड्यूसर-
नीला, काला: तापमान सेंसर

आवेदन पत्र:

अल्ट्रासोनिक सेंसर के लिए अल्ट्रासोनिक ट्रांसड्यूसर। दूरी मापने, स्तर की निगरानी, ​​उपस्थिति का पता लगाने, रेंजिंग, निकटता संवेदन और कई अन्य स्वचालित, औद्योगिक और वैज्ञानिक अनुप्रयोगों के लिए उपयोग किया जाता है।
