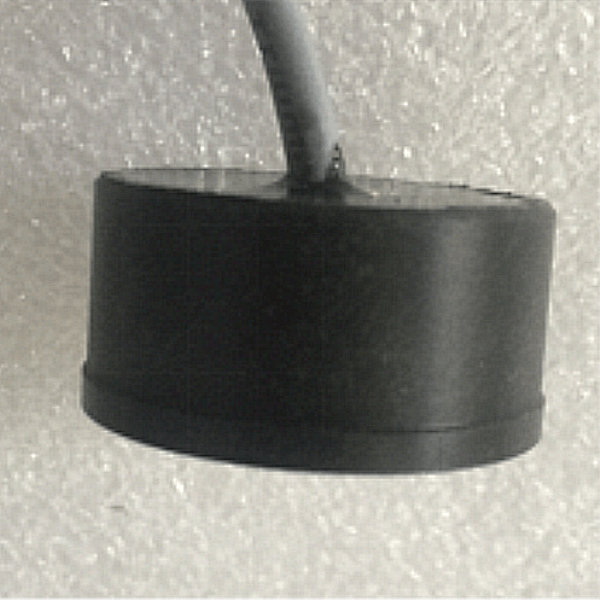

100Khz ultraljudsnivågivare för avståndsmätning

100 KHz |21° |0,15~3m | används för ultraljudsavståndssensor, ultraljudssensor för vätskenivå, ultraljudsavståndsmätare, ultraljudssensor för beröringsfria detekteringsobjekt, etc.

Vi kan acceptera anpassning baserat på ditt husmaterial, dimensioner, ledningsinstruktioner....
Tillgänglighet:
Antal:
Fråga Lägg i varukorgen

  • PHA-100-03H

  • Piezohannas

  • PHA-100-03H

100Khz ultraljudsnivågivare för avståndsmätning




Tekniska parametrar:


Föremål

Tekniska parametrar


Namn

100KHz ultraljudsgivare

100Khz ultraljudsgivare

100Khz ultraljudsavståndsgivare

Modell

PH A-10 0-03H

Frekvens

100KHz± 5 %

Detektionsavstånd

0.15～ 3m

Minimum

Parallell lmpedans

350Ω±20 ％

Kapacitans

950pF±20 ％ @1KHz



Känslighet

obelastad  körspänning ： 300Vpp ，Avstånd ： 0.3m，

Ekoamplitud : 80mV

Drift

Spänning

Topp Spänning ＜ 800Vpp

Drift

Temperatur

-40～ +80℃

Tryck

≤3 kilo eller  0,3 MPa



Vinkel

(Strålbredd ) Strålbredd med halv effekt

@-3dB: 9°±2，

Skarp vinkel : 21°±4

för hölje Material

POM



Användande

Se strukturdiagrammet

Installation

Dimensionera

IP68

Skyddsnivå

17g±5 ％（Längd : 20 cm ）

Vikt

Integrerat gränssnitt :Röd: givare + ，vit : givare -,

Svart: skärmad tråd ，（ temperatursensor  är valfritt ）

Admittanskurva

Produktstrukturdiagram



JV%H8J%8C875JGHNA``LE

 `CY(B`56OW_T8QH66FA9DG


Blockschema för ultraljudsgivare:


0RYJG8D(6_Q9XM%86PDG


Schematiskt diagram av temperatursensor:

O3`1PA5YR5%Z5`DQ1R


Kabelinstruktion för integrerad typ:

1. Kabelinstruktioner för givaren: gränssnitt (3 stift, 2,54 mm terminal)

Röd: givare +

Vit: givare -

Svart: avskärmning


_SE3ZWY9UEOQPOKBEH(E


Ultraljudsgivarens inre struktur:


5A6E8BBA933234C4134337D25F0E9E49


B`IML5T8VDNQ%P4ZWI%5L
