Ультрагукавы датчык ўзроўню 100 кГц для вымярэння адлегласці

Ультрагукавы датчык ўзроўню 100 кГц для вымярэння адлегласці

Тэхнічныя параметры:

Прадметы	Тэхнічныя параметры		Малюнак

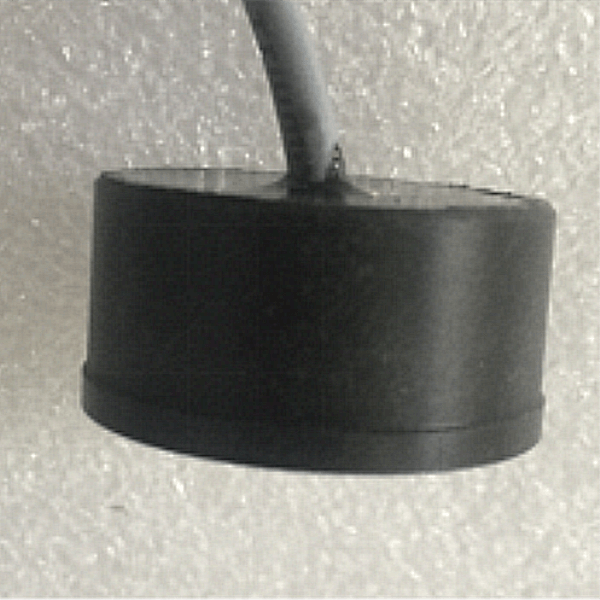

Імя	Ультрагукавой пераўтваральнік 100 кГц
мадэль	PH A-10 0-03H
Частата	100КГц ± 5%
Дыстанцыя выяўлення	0.15～ 3 м
Мінімум Паралельны імпеданс	350Ω±20 %
Ёмістасць	950pF±20 ％ @1KHz
Адчувальнасць	без нагрузкі  Узбуджальнае напружанне ： 300Vpp ，Адлегласць ： 0.3м， Амплітуда рэха : 80мВ
Аперацыйная Напруга	Пікавая Напружанне ＜ 800Vpp
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤3 кг або  0,3 МПа
Вугал	(Beamwidth ) Шырыня прамяня на палову магутнасці @-3 дБ: 9°±2， Востры кут : 21°±4
корпуса Матэрыял	POM
Выкарыстанне	Глядзіце структурную схему
Ўстаноўка Вымярэнне	IP68
Узровень абароны	17g±5 ％（Даўжыня : 20 см )
Вага	Інтэграваны інтэрфейс :Чырвоны: пераўтваральнік + ，белы : пераўтваральнік -, Чорны: экранаваны провад ， ( датчык тэмпературы  неабавязковы ）
Крывая адмітансу		Структурная схема прадукту

Блок-схема ультрагукавога пераўтваральніка:

Прынцыповая схема датчыка тэмпературы:

Інструкцыя па кабелі інтэграванага тыпу:

1. Інструкцыя па падключэнні пераўтваральніка: інтэрфейс (3 кантакты, клема 2,54 мм)

Чырвоны: пераўтваральнік +

Белы: пераўтваральнік -

Чорны: экранаванне

Унутраная структура ультрагукавога пераўтваральніка:
