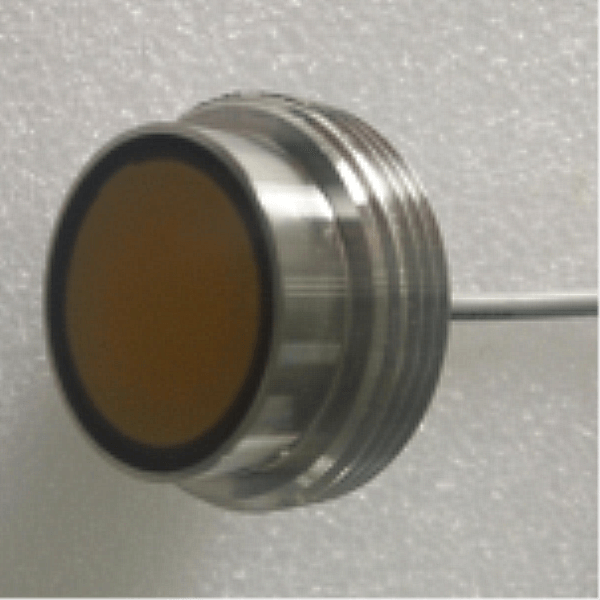

Traductor cu ultrasunete subacvatic de 1Mhz pentru debitmetru cu ultrasunete

       Traductor cu ultrasunete subacvatic de 1Mhz pentru debitmetru cu ultrasunete

Parametri tehnici:

Articole	Parametrii tehnici		Imagine
Nume	Traductor cu  debitmetrupentru  ultrasunete
Model	P HW -1M-01R
frecvență​	1MHz±30KHz
Distanța de detectare	0.05 ～ 3m
Impedanță paralelă minimă	22Ω±20 %
Capacitate	2800pF±20 ％ @1KHz
Sensibilitate	Tensiune de conducere : 24 Vpp 、Distanță : 0,3 m、 Amplitudine eco: 3,0 V
Funcționează Voltaj	Vârf Tensiune ＜ 300VPP
Funcționează Temperatură	-40～ +80℃
Presiune	≤3kg sau 0,3MPa
Unghi	(Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB: 3,1°±1， Unghi ascuțit: 7,2°±2
Materialul carcasei	S304, material compozit
Utilizare	Debitmetru cu ultrasunete
Instalare Dimensiune	Verificarea structură a sdiagramei de produsului  de mai jos
Nivel de protecție	IP68
Greutate	130g±5 ％（Lungime : 1M )
Instrucțiuni de cablare	Roșu+ ，Alb- ，Negru: sârmă ecranată； ( senzorul de temperatură este opțional )

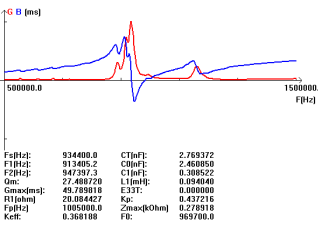

Curba de admitere		Diagrama structurii produsului

Schema bloc a traductorului cu ultrasunete:

Diagrama schematică a senzorului de temperatură  (model: MF58_502F3470) :


Tip integrat Instrucțiuni pentru cablu:

1.Instrucțiuni de cablare a traductorului: interfață (3pin, terminal de 2,54 mm)
Roșu: traductor +
Alb: traductor -
Negru: ecranare


2.Instrucțiuni de cablu pentru senzorul de temperatură: interfață (3pin, terminal de 2,0mm)

Roșu și negru sunt cablurile senzorului de temperatură

Tip split: cablu standard de 10 m, cu fiecare 50 m suplimentar de cablu, atenuarea semnalului este de 6 dB

Instrucțiuni de cablare cu trei fire:

    Roșu: traductor +
     Albastru: senzor de temperatură +
     Negru: Public-

 Instrucțiuni de cablare cu patru fire:

Roșu: traductor +
Galben: traductor -
Albastru, negru: senzor de temperatură

Ce se întâmplă în realizarea unui traductor?

Componenta principală a unui traductor de adâncime este elementul piezoceramic. Este partea care transformă impulsurile electrice în unde sonore, iar când ecourile revin, elementul piezoceramic transformă undele sonore înapoi în energie electrică. Elementele piezoceramice sunt cel mai adesea sub formă de disc, dar pot avea și forma unei bare sau a unui inel. Un traductor poate conține un element sau o serie de elemente legate între ele, numite matrice. Un traductor este format din șase componente separate:
