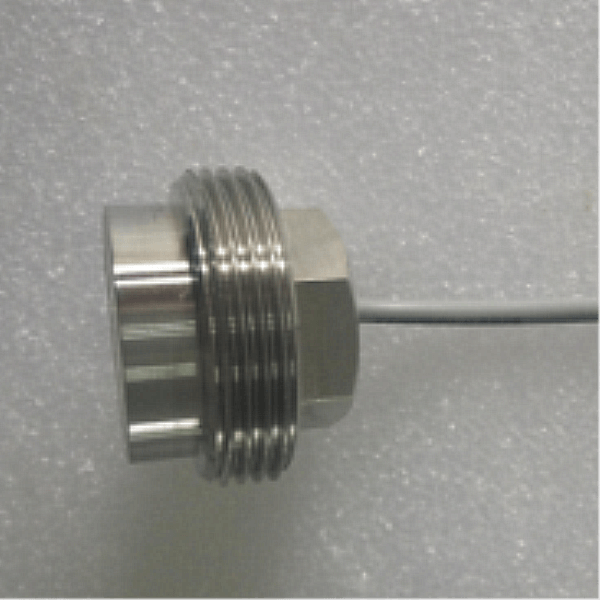

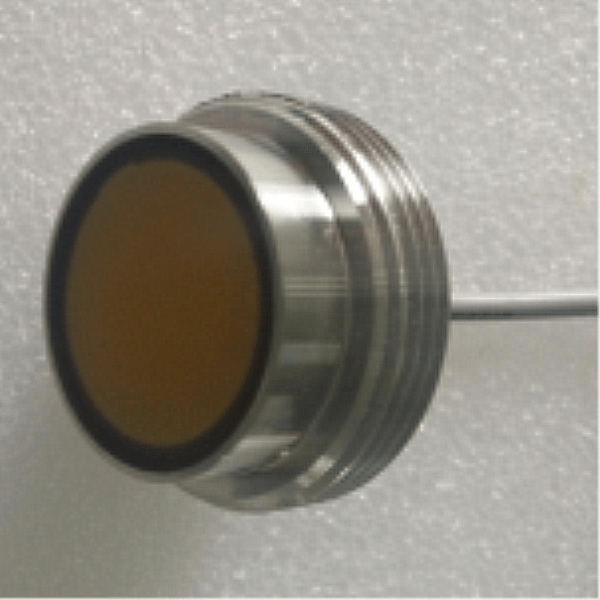

محول طاقة بالموجات فوق الصوتية تحت الماء 1 ميجا هرتز لمقياس الجريان بالموجات فوق الصوتية

       محول طاقة بالموجات فوق الصوتية تحت الماء 1 ميجا هرتز لمقياس الجريان بالموجات فوق الصوتية

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	محول بالموجات فوق الصوتية  fانخفاض  لمقياس
نموذج	ف هو -1M-01R
تكرار​	1 ميجا هرتز ± 30 كيلو هرتز
مسافة الكشف	0.05 ~ 3 م
الحد الأدنى من المعاوقة الموازية	22Ω±20 %
السعة	2800pF ± 20 ％ @ 1 كيلو هرتز
حساسية	جهد القيادة : 24 Vpp 、مسافة : 0.3 م、 سعة الصدى: 3.0 فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 300VPP
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥3 كيلو أو 0.3 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @ -3dB: 3.1 درجة ± 1， زاوية حادة: 7.2 درجة ± 2
مواد الإسكان	S304، المواد المركبة
الاستخدام	مقياس الجريان بالموجات فوق الصوتية
تثبيت البعد	التحقق المنتج sمخطط هيكل أدناه من
مستوى الحماية	IP68
وزن	130 جرام ±5 ％(الطول : 1 م )
تعليمات الأسلاك	أحمر + ，أبيض - ，أسود: سلك محمي； ( مستشعر درجة الحرارة اختياري )
منحنى القبول		مخطط هيكل المنتج

رسم تخطيطي لمحول الطاقة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة الحرارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع الانقسام: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة

ما الذي يدخل في صنع محول الطاقة؟

المكون الرئيسي لمحول العمق هو العنصر الخزفي. وهو الجزء الذي يحول النبضات الكهربائية إلى موجات صوتية، وعندما يعود الصدى، يقوم عنصر البيزوسيراميك بتحويل الموجات الصوتية مرة أخرى إلى طاقة كهربائية. غالبًا ما تكون العناصر الخزفية الخزفية على شكل قرص، ولكنها قد تكون أيضًا على شكل شريط أو حلقة. قد يحتوي محول الطاقة على عنصر واحد أو سلسلة من العناصر المرتبطة معًا تسمى المصفوفة. يتكون محول الطاقة من ستة مكونات منفصلة:
