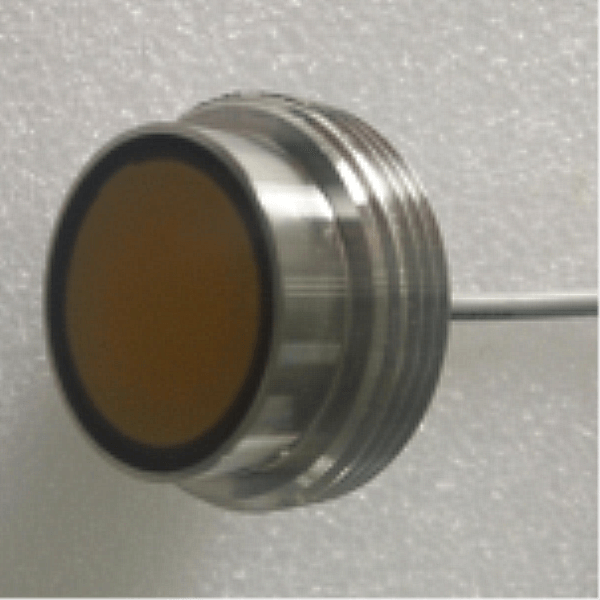

1Mhz podvodni ultrazvučni pretvarač za ultrazvučni mjerač protoka

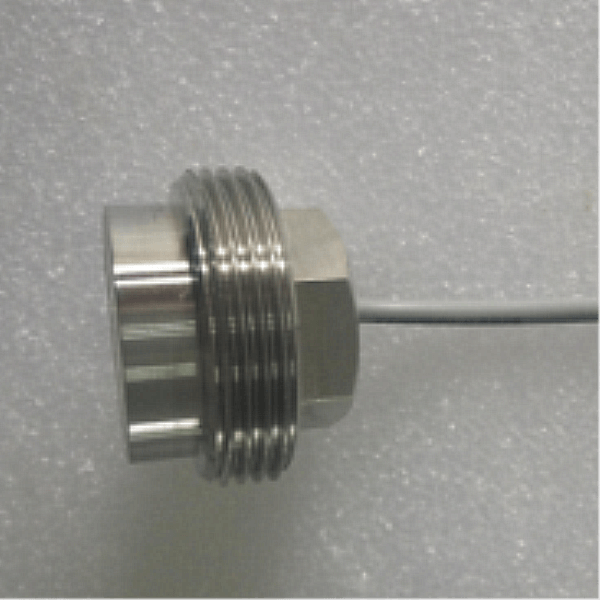

       1Mhz podvodni ultrazvučni pretvarač za ultrazvučni mjerač protoka

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	Ultrazvučni pretvarač  protokamjerač  za
Model	P HW -1M-01R
F frekvencija	1MHz±30KHz
Udaljenost detekcije	0.05 ~ 3m
Minimalna paralelna impedancija	22Ω±20 ％
Kapacitet	2800pF±20 ％ @1KHz
Osjetljivost	Pogonski napon : 24 Vpp 、Udaljenost : 0,3 m、 Amplituda odjeka: 3,0 V
Operativni Napon	Vrh Napon < 300VPP
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤3 kilograma ili 0,3 MPa
Kut	(Širina snopa ) Širina snopa pola snage@-3dB:3,1°±1， Oštar kut: 7,2°±2
Materijal kućišta	S304, kompozitni materijal
Korištenje	Ultrazvučni mjerač protoka
Montaža Dimenzija	Provjera proizvoda sstrukture dijagrama u  nastavku
Razina zaštite	IP68
Težina	130g±5 ％（Duljina : 1M )
Upute za ožičenje	Crveno+ ，bijelo- ，crno: oklopljena žica； （ temperaturni senzor nije obavezan ）
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača:

Shematski dijagram senzora temperature  (model: MF58_502F~!phoenix_var228_2!~


~!phoenix_var228_3!~

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

Što ulazi u izradu sonde?
