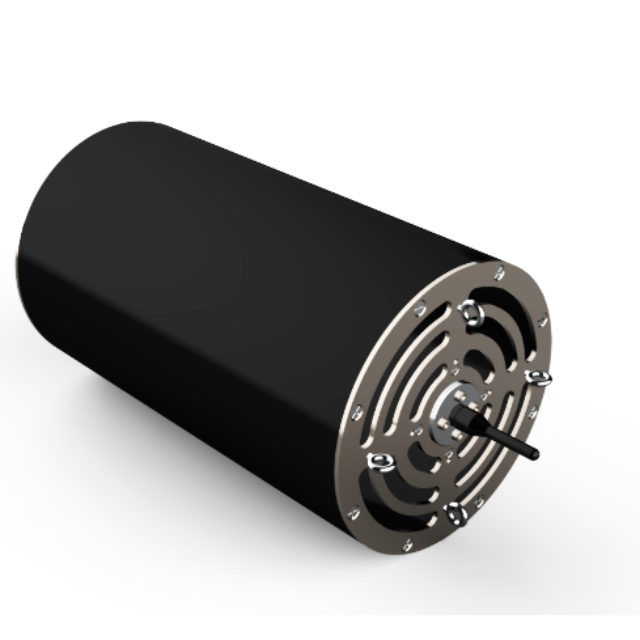

Niestandardowy przetwornik nadawczy niskiej częstotliwości 300 Hz ~ 10 kHz

   Niestandardowy przetwornik nadawczy niskiej częstotliwości 300 Hz ~ 10 kHz



Parametry techniczne:

Wydajność akustyczna



1. Zakres częstotliwości: 300 Hz ~ 10 kHz



2. Odpowiedź napięciowa emisji: nie mniej niż 140 dB przy 5 kHz



3. Poziom źródła dźwięku emisji: 0,3 kHz ~ 1 kHz ≥ 165 dB, 1 kHz ~ 2 kHz ≥ 170 dB, 2 kHz ~ 10 kHz ≥ 180 dB;



5. Kierunkowość: pozioma dookólna, pionowa dookólna (mniej niż 5 kHz)





Inne parametry



6. Rozmiar głównego korpusu: średnica 273 mm, wysokość 481 mm;



7. Głębokość wody roboczej: 30m



8. Odporność na ciśnienie: 0,4 MPa



9. Materiał metaliczny: 316L (konfigurowalny)



10. Interfejs elektryczny: wyposażony w wodoszczelny kabel o długości 10 m;



11. Opcjonalny pierścień do podnoszenia

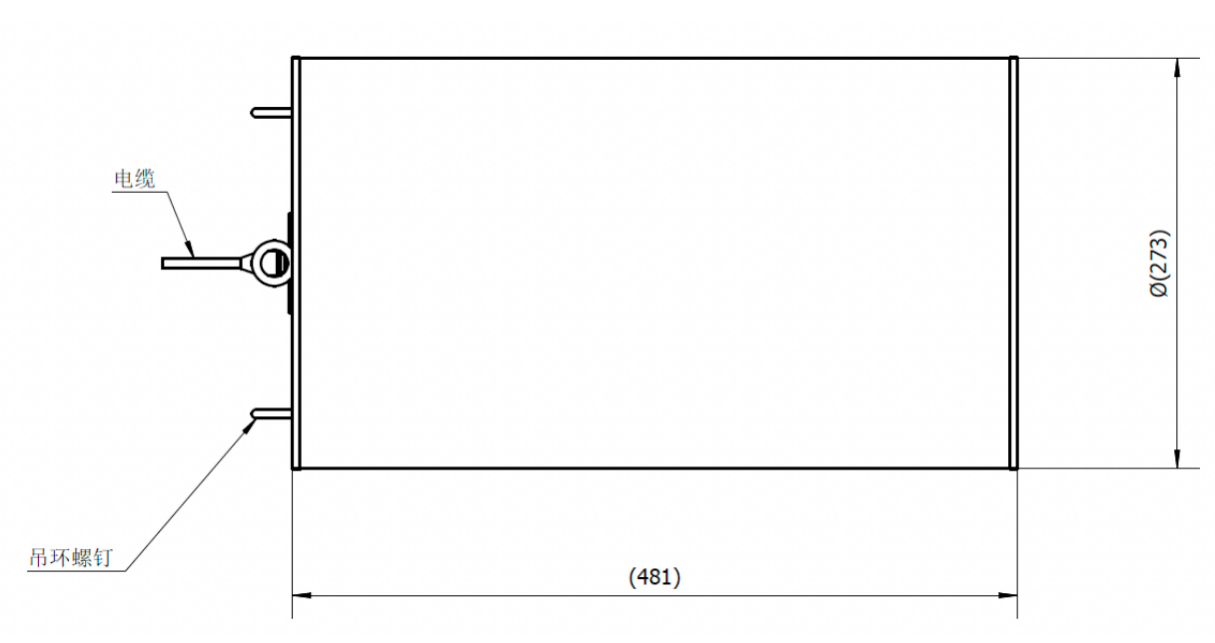

Parametry konstrukcyjne



Aplikacja:

Badania akustyki podwodnej

Podwodny system komunikacji

Kalibracja pola akustycznego

Zastosowania wojskowe i naukowe

Rodzaje podwodnych przetworników akustycznych





1. Niska częstotliwość, głęboka woda, przetwornik dużej mocy



Seria przetworników nadawczych o niskiej częstotliwości: Istnieją różne typy przetworników zginanych, przetworników ze szczelinową rurą okrągłą, przetworników zginania listew, kombinowanych przetworników z tarczą do gięcia itp. Minimalna częstotliwość robocza wynosi zaledwie 20 Hz;



Seria przetworników głębinowych: istnieją trzy rodzaje produktów: typ przelewowy, typ równoważący ciśnienie wypełniony olejem i typ ciśnieniowy samonośny, maksymalny opór ciśnienia osiągnął 80 MPa;



Seria przetworników nadawczych o dużej mocy: Poziom źródła dźwięku może osiągnąć ponad 207 dB w pobliżu 350 Hz.



2. Przetwornik pierścieniowy mozaikowy



Firma ma możliwość zaprojektowania i wyprodukowania pierścieni mozaikowych o średnicy 30mm ~ 800mm, częstotliwość może obejmować 0,5 kHz ~ 50 kHz, najwyższy poziom emisji dźwięku pojedynczego przetwornika może osiągnąć 202 dB, a efektywne pasmo częstotliwości roboczej może sięgać częstotliwości ponad 2 oktaw. Jego forma konstrukcyjna. Podzielona głównie na typ powietrzny i przelewowy, głębokość robocza może osiągnąć odpowiednio 500 m i 6 km.



3. Układ liniowy



Firma ma możliwość projektowania i produkcji układów liniowych wypełnionych olejem, kablowych i sztywnych układów liniowych. Układ wypełniony olejem może realizować układ liniowy wypełniony olejem o najmniejszej średnicy zewnętrznej 20 mm, a najdłuższy pojedynczy segment układu może osiągnąć 80 m.



4. Przetwornik sferyczny



Firma posiada dojrzałą technologię projektowania i produkcji przetworników sferycznych. Obecnie utworzyła kompletną serię przetworników sferycznych o średnicy od 20 mm do 166 mm po zapakowaniu; częstotliwość zasięgu transmisji wynosi od 3 kHz do 150 kHz; częstotliwość zasięgu odbioru wynosi od 5 Hz do 100 kHz+; głębokość robocza jest największa. Do 5 km lub więcej.



5. Hydrofon wektorowy



Firma jest pierwszą firmą w branży, która opracowała hydrofony wektorowe i ich zastosowania inżynieryjne. Opracowane hydrofony wektorów różnicy ciśnień i hydrofony wektorów współwibracji są stabilne i niezawodne. Robocze pasmo częstotliwości może obejmować 5 Hz ~ 120 kHz, a maksymalna głębokość robocza może wynosić do 3000 m. Aby poprawić przydatność hydrofonu wektorowego współwibracji, nasza firma przeprowadziła szczegółowe badania dotyczące metody instalacji, wodoodporności, wpływu prądu i trybu zawieszenia itp., a także zrealizowała hydrofon wektorowy do instalacji stacjonarnej, konstrukcję wypełnioną olejem i swobodne zawieszenie itp. Różnorodne wyniki oraz posiada możliwości projektowania i produkcji zestawów liniowych hydrofonów wektorowych i zestawów holowanych.

Przypadek zastosowania podwodnego przetwornika akustycznego



Zgodnie z potrzebami klienta możemy zaprojektować i wyprodukować piezoelektryczne przetworniki ultradźwiękowe, podwodny przetwornik akustyczny, sondy ultradźwiękowe i czujniki o różnych częstotliwościach o stabilnej wydajności i wysokiej jakości.









2. Kalibracja hydrofonów wektorowych w głębokiej wodzie. Maksymalna głębokość robocza może osiągnąć 3000 m, co można wykorzystać w przypadku elementów liniowych wypełnionych olejem





3. Najwyższa odpowiedź emisyjna ułożonego w stos sferycznego przetwornika akustycznego może osiągnąć 156 dB, a najwyższy poziom źródła dźwięku może osiągnąć 202 dB, czyli o ponad 6 dB więcej niż w przypadku zwykłych sferycznych przetworników tej samej wielkości.





4. monokrystaliczny wektorowy przetwornik hydrofonowy



W porównaniu z piezoelektrycznymi przetwornikami ceramicznymi, rozmiar monokrystalicznego przetwornika nadawczego PIN-PMN-PT jest zmniejszony o ponad 1/3, poziom odpowiedzi na napięcie nadawcze jest o 2 ~ 10 dB wyższy, szerokość pasma impedancji jest około dwukrotnie większa, a szerokość pasma -3 dB jest około dwa razy większa. Czasy; czułość odbioru jest o 3 ~ 5 dB wyższa. Hydrofon wektorowy monokrystaliczny ma niski poziom szumów własnych ruchu, a czułość jest o 4 ~ 6 dB wyższa niż hydrofon wektorowy piezoelektryczny o tym samym rozmiarze.





 5. Hydrofon wektorowy do instalacji stacjonarnej



Używając środkowej kolumny jako stałej podstawy, trybu pracy ścinania ceramicznego, robocze pasmo częstotliwości wynosi 100-5000 Hz, instalacja jest prosta, wydajność jest stabilna i może zastąpić większość hydrofonów wektorowych zainstalowanych na różnych platformach.







Odbłyśnik w kształcie stożka służy do odbijania promieniowanych obwodowo fal dźwiękowych z przetwornika toroidalnego do powierzchni końcowej w celu pracy, a na powierzchni końcowej można realizować stosunkowo stabilne promieniowanie akustyczne wiązki.
