pzt materiale piezoring piezoelektrisk transduser datablad piezoelektrisk motor

1.Produktbeskrivelse

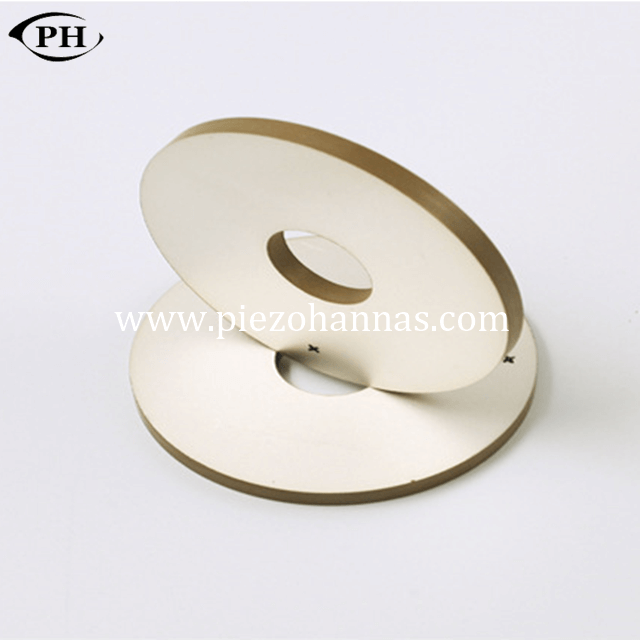

Dimensjon: OD50mm xID17mm x Thi5mm

Elektriske egenskaper:

Kapacitet ( pF)	3160
Tykk frekvens Ft(KHz)	410
Radial frekvens (KHz)	34.8
Resonansimpedans Zm(Ω)	≤15

Pie zo keramisk ringplate: mye brukt i tenner, ultralydrenser, ultralydsveising, ultralydavstandsmåler,

ultralyddetektor,ultralyd dental.Ultrasonic Beauty.ultralydmotor,ultralydtransformator og

andre høyeffekts emanante transdusere.



2. Noen standardstørrelser på piezoringen

Pie zo keramisk ringplate :
Utvendig diameter: 5,0 - 100 mm
Innvendig diameter: (2,0 - 35 mm)
Tykkelse: (0,2 - 15 mm)



Dimensjon (mm)	Kapasitet C(pF)	Svak  feltdissipasjon n Tgδ(12v)	Sterk Fied- spredning Tgδ(400v)		Radialfrekvens  Fr(KHz)	Resonansimpedans Zm(Ω)	Tykk  frekvens  Ft(KHz)	Kobling  Modulus  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10 %	≤ 0,5 %	≤ 1,0 %	153± 5 %		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10 %	≤ 0,5 %	≤ 1,0 %	95.8± 5 %		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10 %	≤ 0,5 %	≤ 1,0 %	65.5± 5 %		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10 %	≤ 0,5 %	≤ 1,0 %	58.4± 5 %		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10 %	≤ 0,5 %	≤ 1,0 %	49.2± 5 %		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10 %	≤ 0,5 %	≤ 1,0 %	45.5± 5 %		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10 %	≤ 0,5 %	≤ 1,0 %	43.4± 5 %		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5 %	≤0. 5%	≤ 1,0 %	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10 %	≤ 0,5 %	≤ 1,0 %	42.8± 5 %		≤15	410	≥45
Φ40×Φ20×5	1700±12,5 %	≤0,3	≤ 1,0 %	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5 %	≤0,3	≤ 1,0 %	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10 %	≤ 0,5 %	≤ 1,0 %	40± 5 %		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10 %	≤ 0,5 %	≤ 1,0 %	38.8± 5 %		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10 %	≤ 0,5 %	≤ 1,0 %	38.1± 5 %		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10 %	≤ 0,5 %	≤ 1,0 %	34.8± 5 %		≤15	315	≥45
Φ50×Φ20×6	2490±12,5 %	≤0,3	≤ 1,0 %	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5 %	≤0,3	≤ 1,0 %	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5 %	≤0,3	≤ 1,0 %	25.3		≤15		≥45





3.PZT-materiale



Vi tilbyr vanligvis P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSnN-5,

PMgN-51, PZT-5H, PZT-5X, PCrN-4, PliS-51, PbaS-4, PbaS-5, BaTio3..

PZT-materialer er kategorisert som funksjonell keramikk. I sensorer gjør de det mulig å konvertere krefter,
trykk og akselerasjoner til elektriske signaler, og i lyd- og ultralydtransdusere
og aktuatorer konverterer de elektriske spenninger til vibrasjoner eller deformasjoner. Piezoelektriske materialer
klassifiseres i henhold til deres kjemiske sammensetning på den ene siden, og etter de spesifikke
bruksforholdene på den andre.

 PZT keramikk brukes i en rekke bruksområder. Myke (sensor) PZT keramiske pulvere brukes vanligvis
når høy kobling og/eller høy ladningsfølsomhet er viktig, for eksempel i strømnings- eller nivåsensorer;
ultralyd ikke-destruktiv testing/evaluering (NDT/NDE) applikasjoner; eller for nøyaktige inspeksjoner av bil-,
struktur- eller romfartsprodukter. Materialegenskaper inkluderer en høy dielektrisk konstant; høy kobling;
høy ladningsfølsomhet; høy tetthet med en finkornstruktur; et høyt Curie-punkt; og en ren, støyfri
frekvensrespons.

Hard (høyeffekt) PZT keramiske pulvere brukes når det kreves høyeffektegenskaper,
inkludert applikasjoner som generering av ultralyd- eller høyspentenergi i ultralydrensere,
sonarenheter osv. Viktige pulverkarakteristikker inkluderer en høy piezoelektrisk ladningskonstant (d33); en
høyere mekanisk kvalitetsfaktor som reduserer mekanisk tap og muliggjør en lavere driftstemperatur; en
lav spredningsfaktor som sikrer kjøligere, mer økonomisk drift; høy dielektrisk stabilitet; og lavt
mekanisk tap under krevende forhold.

4.Anvendels

ultrasoniske strømningsmålere	hydrofoner	akselerometre
p iezo transduser vibrasjon	forstøver transduser	materiespredning
gasstennere av slagtype	presis bevegelseskontroll	trykksensorer
akselerometre	gasstennere av slagtype	presis bevegelseskontroll
mikrofoner	musikalske pick-ups	diagnostisk medisinsk ultralyd
lydproduksjon	nivåsensorer	ultralyd forstøvere
ekkoloddsvinger	ultralyd mikro-bindingsapparat	veggtykkelsessensor
undervanns ekkolodd	høyfrekvente transdusere	høyspenningstrykksensorer
gass ​​av klemtype	tennere med høy effekt aktuatorer	vibrasjonsmotorer
transformatorer	ultralydsveising	ultralyd kirurgi
materialspenningssensor	høsting av piezo-elektrisitet	biomedisinsk sonde
høsting av piezo-elektrisitet	ekkolodd svinger	kompresjonssensor
piezo ekspansjonssensor	skjønnhetstransduser	Ultralyd blanding
kalkulatorer,	telefoner	bilalarmsensor
embryomonitor	hjerte reflektoskop reflektor	skritteller
ultralyd medisinsk	u ltrasonisk rengjøring	sonokjemi

5. Funksjoner

1.Høy effektivitet: høy mekanisk parameter Q, transduksjonseffektiviteten mellom elektrisitet og lyd over 95%.
2.Høy amplitude: svingerens styrke er forbedret ved å feste høyhastighetsvibratoren direkte på bunnen av vaskesporet med bolt. Sammenlign med en magnetisk ekspansjonsvibrator, kan dens amplitude forbedres over 50 %.
3. God varmebestandighet: et stort spekter av arbeidstemperatur, lav resonansimpedans og varmeproduktivitet.
4. God konstruksjon: festet med bolt, lett å montere, høy pålitelighet.
5. Levetiden på mer enn 5000 timer

6. Høy elektromekanisk konverteringseffektivitet

6. Vår tjeneste

Pakke : først bruker vi alle to-lags skum for å pakke inn piezokeramikkduoen til dens skjørhet, deretter bruker vi passende esken til å sette den inn i og feste tett for å sikre at den er perfekt.

Leveringstid : Standardprodukt vil bli sendt ut innen 2 virkedager etter at betalingen er mottatt.

Betalingsmåter:  T/T, Paypal, West Union

Garanti: 100% helt ny når du forlater fabrikken. Selgeren garanterer kvaliteten på produktene (unntatt slitedeler) i en periode på 1 år fra prøvekjøringsdatoen i henhold til vår teknikers veiledning.

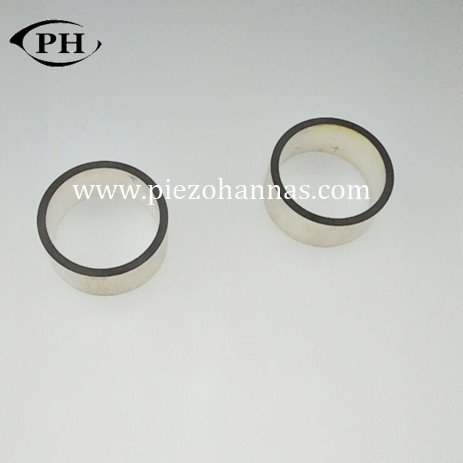

7. Bilder
