materiale pzt anello piezoelettrico trasduttore piezoelettrico scheda tecnica motore piezoelettrico

1.Descrizione del prodotto

Dimensioni: diametro esterno 50 mm x diametro interno 17 mm x spessore 5 mm

Caratteristiche Elettriche:

Capacità ( pF)	3160
Frequenza spessa Ft(KHz)	410
Frequenza radiale (KHz)	34.8
Impedenza di risonanza Zm(Ω)	≤15

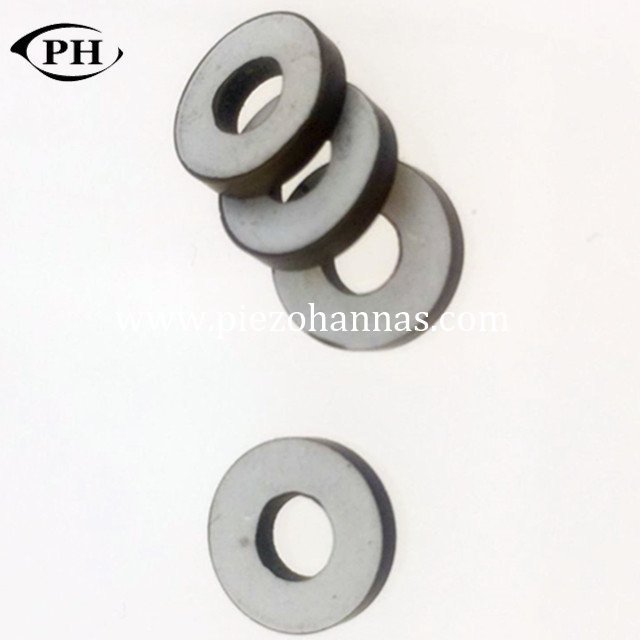

Piastra ad anello in ceramica Pie zo: ampiamente utilizzata nell'accenditore, nel pulitore ad ultrasuoni, nella saldatura ad ultrasuoni, nel sensore di misura della distanza ad ultrasuoni,

rilevatore di ultrasuoni, motore ultrasonico dentale.Ultrasonic Beauty.ultrasonic, trasformatore ultrasonico e

altri trasduttori emananti ad alta potenza.

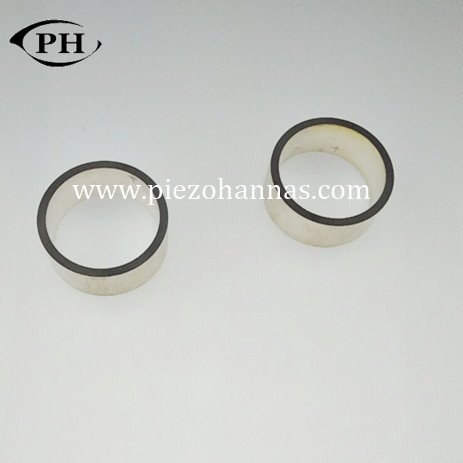

2. Alcune dimensioni standard dell'anello piezoelettrico

: Piastra ad anello in ceramica piezoelettrica diametro
esterno: 5,0 - 100 mm
Diametro interno: (2,0 - 35 mm)
Spessore: (0,2 - 15 mm)



Dimensione (millimetro)	Capacità C(pF)	del campo debole  Dissipazione n Tgδ(12v)	forte Dissipazione Tgδ(400v)		Frequenza radiale  Fr(KHz)	Impedenza di risonanza Zm(Ω)	spessa  Frequenza  Ft(KHz)	Accoppiamento  Modulo  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45





3Materiale .PZT



Di solito forniamo P-41,P-42,P-43,P-51,P-52,P-53,P-81,P-82,P-83,PSnN-5,

PMgN-51,PZT-5H,PZT-5X,PCrN-4,PliS-51,PbaS-4,PbaS-5,BaTio3..

I materiali PZT sono classificati come ceramiche funzionali. Nei sensori consentono di convertire forze,
pressioni e accelerazioni in segnali elettrici, mentre nei trasduttori
e attuatori sonici e ultrasonici convertono le tensioni elettriche in vibrazioni o deformazioni. I materiali piezoelettrici
sono classificati da un lato in base alla loro composizione chimica e dall'altro in base alle
condizioni di applicazione specifiche.

 La ceramica PZT è utilizzata in un'ampia varietà di applicazioni. Le polveri ceramiche PZT morbide (sensori) vengono generalmente utilizzate
quando sono importanti un accoppiamento elevato e/o un'elevata sensibilità alla carica, come nei sensori di flusso o di livello;
applicazioni di test/valutazione non distruttivi a ultrasuoni (NDT/NDE); o per ispezioni accurate di
prodotti automobilistici, strutturali o aerospaziali. Le caratteristiche del materiale includono un'elevata costante dielettrica; accoppiamento elevato;
elevata sensibilità alla carica; alta densità con struttura a grana fine; un punto Curie elevato; e una risposta in frequenza pulita e priva di rumore
.

Le polveri ceramiche PZT dure (ad alta potenza) vengono utilizzate quando sono richieste caratteristiche di elevata potenza,
comprese applicazioni come la generazione di energia a ultrasuoni o ad alta tensione in pulitori a ultrasuoni,
dispositivi sonar, ecc. Importanti caratteristiche della polvere includono un'elevata costante di carica piezoelettrica (d33); un
fattore di qualità meccanica più elevato che riduce le perdite meccaniche e consente una temperatura operativa più bassa; un
basso fattore di dissipazione che garantisce un funzionamento più fresco ed economico; elevata stabilità dielettrica; e bassa
perdita meccanica in condizioni difficili.

4.Applicazioni della ceramica piezoelettrica

misuratori di portata ad ultrasuoni	idrofoni	accelerometri
piezoelettricovibrazione del trasduttore	trasduttore dell'atomizzatore	dispersione della materia
accenditori a gas del tipo ad impatto	controllo preciso del movimento	sensori di pressione
accelerometri	accenditori a gas del tipo ad impatto	controllo preciso del movimento
microfoni	riprese musicali	ecografia medica diagnostica
produzione del suono	sensori di livello	atomizzatori ad ultrasuoni
trasduttore sonar	apparecchi per microincollaggio ad ultrasuoni	sensore di spessore della parete
ecoscandagli subacquei	trasduttori ad alta frequenza	sensori di pressione ad alto stress
gas del tipo a pressione	accenditori attuatori ad alta potenza	motori vibranti
trasformatori	saldatura ad ultrasuoni	chirurgia ad ultrasuoni
sensore di sollecitazione materiale	raccolta piezoelettrica	sonda biomedica
raccolta piezoelettrica	trasduttore fishfinder	sensore di compressione
sensore di espansione piezoelettrico	trasduttore di bellezza	Miscelazione ad ultrasuoni
calcolatrici,	telefoni	sensore di allarme per auto
monitoraggio degli embrioni	Riflettore del riflettoscopio cardiaco	pedometro
medico ad ultrasuoni	u pulizia ad ultrasuoni	sonochimica

5. Caratteristiche

1. Alta efficienza: elevato parametro meccanico Q, efficienza di trasduzione tra elettricità e suono superiore al 95%.
2. Elevata ampiezza: la resistenza del trasduttore viene migliorata fissando il vibratore ad alta velocità direttamente sulla base della scanalatura di lavaggio con un bullone. Confrontato con un vibratore ad espansione m
~!phoenix_var410_2!~
~!phoenix_var410_3!~
~!phoenix_var410_4!~

6. Alta efficienza di conversione elettromeccanica

6.Il nostro servizio

Confezione : inizialmente utilizziamo tutti schiuma a doppio strato per avvolgere il duo di ceramiche piezoelettriche fino alla sua frangibilità, quindi utilizziamo la scatola adatta per inserirla all'interno e attacciamola saldamente per assicurarla perfettamente.

Tempi di consegna : il prodotto standard verrà spedito entro 2 giorni lavorativi dalla ricezione del pagamento.

Metodi di pagamento:  T/T,Paypal,West Union

Garanzia: 100% nuovo di zecca quando si lascia la fabbrica. Il venditore garantisce la qualità dei prodotti (escluse le parti soggette ad usura) per un periodo di 1 anno dalla data di fine del ciclo di prova sotto la guida del nostro tecnico.

7.Immagini
