Høyfølsom sylinder keramisk svinger piezoelektrisk krystall for ekkolodd

Høyfølsom sylinder keramisk svinger piezoelektrisk krystall for ekkolodd

WuHan Piezohannas Tech.Co., Ltd er en produsent av piezoelektrisk keramikk, ultralydsvingere med sterk teknologikraft. Med et kvalitetsstyringssystem og en forsknings- og utviklingssektor er produktene våre mye brukt i de fleste applikasjoner.

Piezo Keramikkrør Beskrivelse:



Mål: 34*30*14mm

Materiale: Pzt 5a

Ekkolodd brukes til å måle dybden til havbunnen ved å bruke egenskapene til akustiske bølger. Prinsippet for ekkolodd er grunnleggende - ved å måle toveis reisetiden mellom de akustiske bølgene som overføres på havoverflaten og de som reflekteres ved havbunnen.

Anvendelse: brukes til havprosjektet, ekkolodd, ekkolodd, hydrofon, hydroakustiske transdusere, undervannskommunikasjonsenhet, ultralyd frastøtende dyr, ultralyd insektmiddel, ultralyd skadedyrbekjempelse piezo transduser, forskyvning av speil for laseroptikk med flere mikrometer og andre.

Standard størrelse på piezorør:

Diameter: 5,0 - 100mm
Veggtykkelse: 1 - 10mm
Høyde: 2,5 - 50mm

PZT materiale:



- PZT-4 anbefales for akustiske transdusere med høy effekt på grunn av dens høye motstand mot depolarisering og lave dielektriske tap under høy elektrisk drift. Dens høye motstand mot depolarisering under mekanisk påkjenning gjør den egnet for bruk i akustiske transdusere med dyp nedsenkning og som det aktive elementet i elektriske kraftgenererende systemer.





- PZT-5A anbefales for hydrofoner eller instrumentapplikasjoner på grunn av sin høye resistivitet ved høye temperaturer, høy følsomhet og høy tidsstabilitet.



– PZT-5H har enda høyere sensitivitet og permittivitet enn PZT-5A, og ligner på de fleste andre måter PZT-5A. Det markant lavere Curie-punktet begrenser imidlertid arbeidstemperaturområdet og fører til lavere temperaturstabilitet. PZT-8 ligner PZT-4, men har enda lavere dielektriske og mekaniske tap under høy elektrisk drift. Det anbefales for applikasjoner som krever høyere krafthåndteringsevne enn det som er egnet for PZT-4.



- PZT-8 ligner PZT-4, men har enda lavere dielektriske og mekaniske tap under høy elektrisk

stasjon. Det anbefales for applikasjoner som krever høyere krafthåndteringsevne enn det som er egnet for PZT-4.

Piezo keramiske plater	Diameter	PZT-4	PZT-5	PZT-8
		3-100	3-100	3-100
	Tykkelse	0,3-10	0,25-15	0,4-8
Piezo keramiske ringer	Utvendig diameter	3-100	3-100	3-100
	Innvendig diameter	≥ 2	≥ 2	≥ 2
	Tykkelse	0,3-10	0,25-15	0,4-8
Piezo keramiske rør	Utvendig diameter	3-108	3-108	3-105
	Innvendig diameter	≥ 2	≥ 2	≥ 2
	Lengde	≤50	≤50	≤50
Piezo keramiske plater	Lengde	≤ 50	≤ 50	≤ 50
	Bredde	≥ 1	≥ 1	≥ 1
	Tykkelse	0,3-10	0,25-15	0,3-8

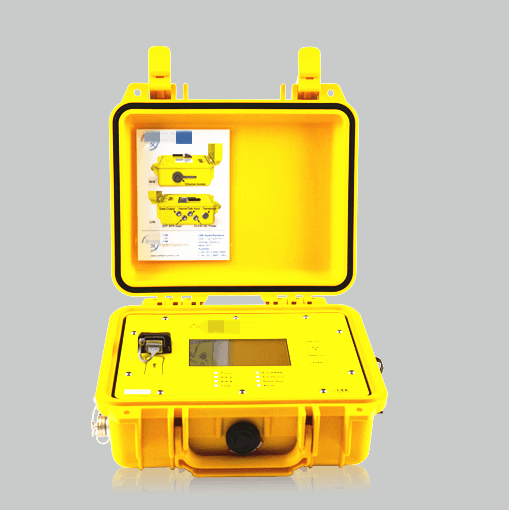

Applikasjonsbilde:
