इको-साउंडर्स के लिए उच्च संवेदनशीलता सिलेंडर सिरेमिक ट्रांसड्यूसर पीजोइलेक्ट्रिक क्रिस्टल

इको-साउंडर्स के लिए उच्च संवेदनशीलता सिलेंडर सिरेमिक ट्रांसड्यूसर पीजोइलेक्ट्रिक क्रिस्टल

वुहान पीजोहन्नास टेक.कं., लिमिटेड मजबूत प्रौद्योगिकी बल के साथ पीजोइलेक्ट्रिक सिरेमिक, अल्ट्रासोनिक ट्रांसड्यूसर का निर्माता है। एक गुणवत्ता प्रबंधन प्रणाली और अनुसंधान एवं विकास क्षेत्र के साथ, हमारे उत्पादों का अधिकांश अनुप्रयोगों में बड़े पैमाने पर उपयोग किया जाता है।

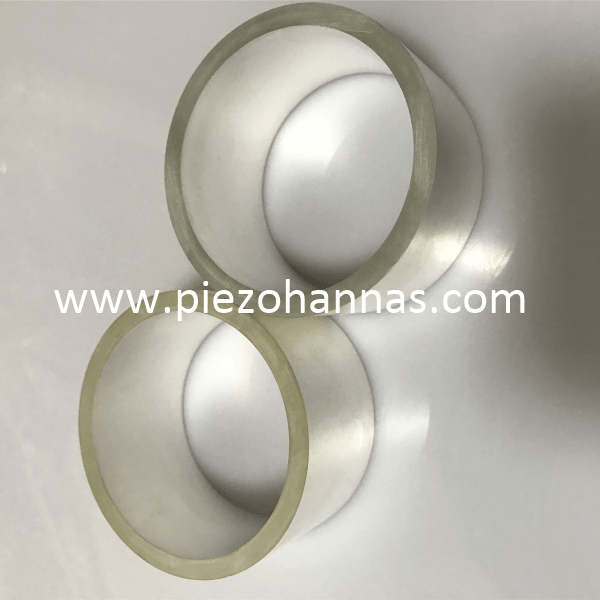

पीजो सिरेमिक ट्यूब विवरण:



आयाम: 34*30*14मिमी

सामग्री : Pzt 5a

इको साउंडर्स का उपयोग ध्वनिक तरंगों के गुणों का उपयोग करके समुद्र तल की गहराई को मापने के लिए किया जाता है। इको-साउंडर्स का सिद्धांत बुनियादी है - समुद्र की सतह पर प्रसारित ध्वनिक तरंगों और समुद्र तल पर परावर्तित तरंगों के बीच दो-तरफ़ा यात्रा के समय को मापना।

अनुप्रयोग: महासागर परियोजना, सोनार, इको-साउंडर्स, हाइड्रोफोन, हाइड्रोकॉस्टिक ट्रांसड्यूसर, पानी के नीचे संचार उपकरण, अल्ट्रासोनिक पशु विकर्षक, अल्ट्रासोनिक कीट विकर्षक, अल्ट्रासोनिक कीट नियंत्रण पीजो ट्रांसड्यूसर, कई माइक्रोमीटर और अन्य द्वारा लेजर ऑप्टिक्स के लिए दर्पण के विस्थापन के लिए उपयोग किया जाता है।

पीजो ट्यूब का मानक आकार:

व्यास: 5.0 - 100 मिमी
दीवार की मोटाई: 1 - 10 मिमी
ऊंचाई: 2.5 - 50 मिमी

पीजेडटी सामग्री:



- उच्च शक्ति ध्वनिक विकिरण ट्रांसड्यूसर के लिए PZT-4 की सिफारिश की जाती है क्योंकि इसमें विध्रुवण के प्रति उच्च प्रतिरोध और उच्च विद्युत ड्राइव के तहत कम ढांकता हुआ नुकसान होता है। यांत्रिक तनाव के तहत विध्रुवण के प्रति इसका उच्च प्रतिरोध इसे गहरे-डुबकी वाले ध्वनिक ट्रांसड्यूसर में और विद्युत ऊर्जा उत्पादन प्रणालियों में सक्रिय तत्व के रूप में उपयोग के लिए उपयुक्त बनाता है।





- ऊंचे तापमान पर इसकी उच्च प्रतिरोधकता, उच्च संवेदनशीलता और उच्च समय स्थिरता के कारण हाइड्रोफोन या उपकरण अनुप्रयोगों के लिए PZT-5A की सिफारिश की जाती है।



- PZT-5H में PZT-5A से भी अधिक संवेदनशीलता और पारगम्यता है, और अधिकांश अन्य मामलों में यह PZT-5A के समान है। हालाँकि, इसका स्पष्ट रूप से निचला क्यूरी बिंदु, कार्यशील तापमान सीमा को सीमित करता है और कम तापमान स्थिरता की ओर ले जाता है। PZT-8, PZT-4 के समान है, लेकिन उच्च विद्युत ड्राइव के तहत इसमें ढांकता हुआ और यांत्रिक नुकसान भी कम है। यह आवश्यक अनुप्रयोगों के लिए अनुशंसित है PZT-4 की तुलना में अधिक पावर हैंडलिंग क्षमता उपयुक्त है���



- PZT-8, PZT-4 के समान है, लेकिन उच्च विद्युत के तहत इसमें ढांकता हुआ और यांत्रिक नुकसान भी कम है

ड्राइव। यह उन अनुप्रयोगों के लिए अनुशंसित है जिन्हें PZT-4 के लिए उपयुक्त की तुलना में अधिक पावर हैंडलिंग क्षमता की आवश्यकता होती है।

पीजो सिरेमिक डिस्क	व्यास	PZT -4	पीजेडटी-5	पीजेडटी-8
		3-100	3-100	3-100
	मोटाई	0.3-10	0.25-15	0.4-8
पीजो सिरेमिक रिंग्स	घेरे के बाहर	3-100	3-100	3-100
	व्यास के अंदर	≥ 2	≥ 2	≥ 2
	मोटाई	0.3-10	0.25-15	0.4-8
पीजो सिरेमिक ट्यूब	घेरे के बाहर	3-108	3-108	3-105
	व्यास के अंदर	≥ 2	≥ 2	≥ 2
	लंबाई	≤50	≤50	≤50
पीजो सिरेमिक प्लेटें	लंबाई	≤ 50	≤ 50	≤ 50
	चौड़ाई	≥ 1	≥ 1	≥ 1
	मोटाई	0.3-10	0.25-15	0.3-8

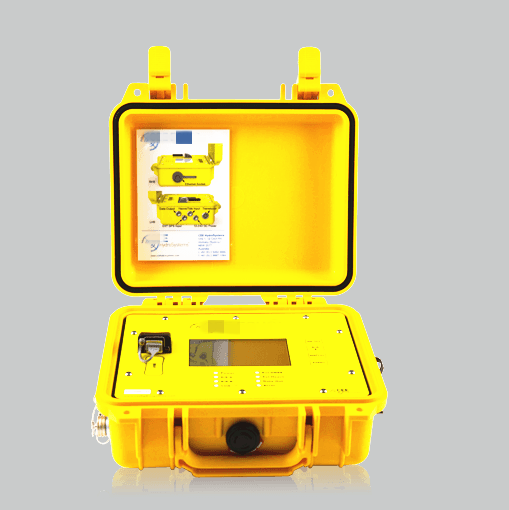

अनुप्रयोग छवि:
