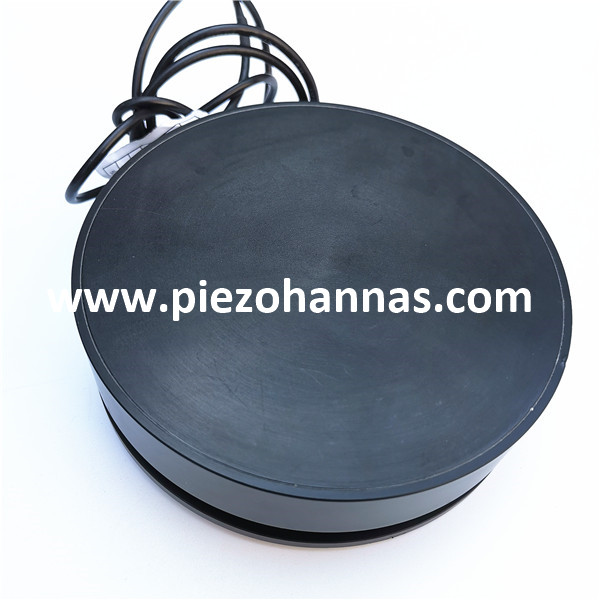

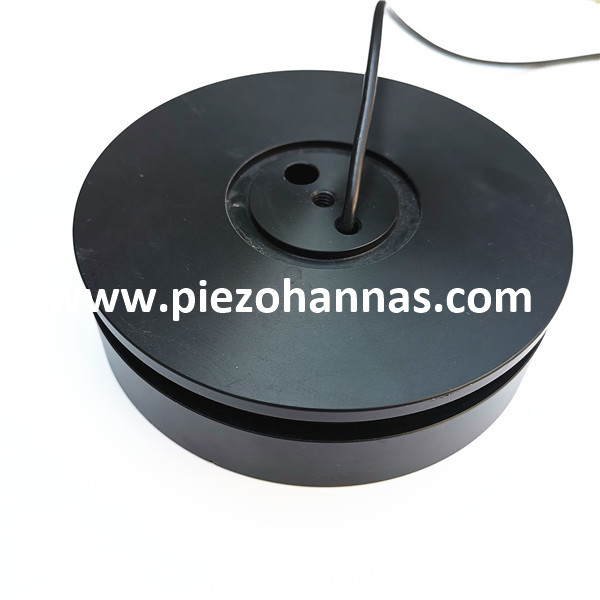

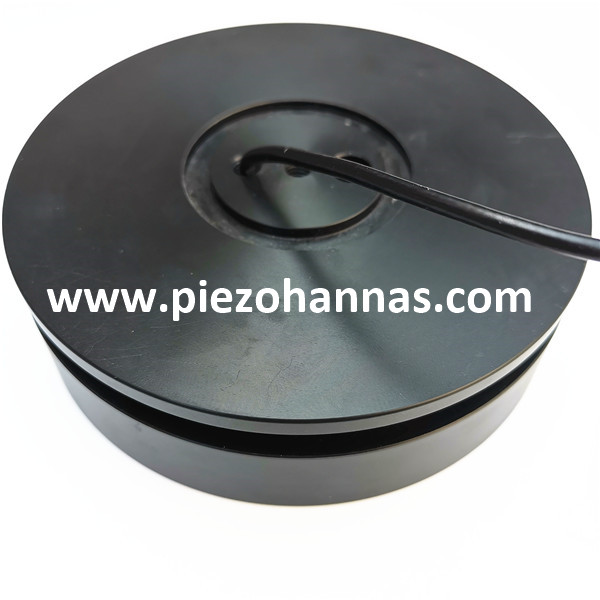

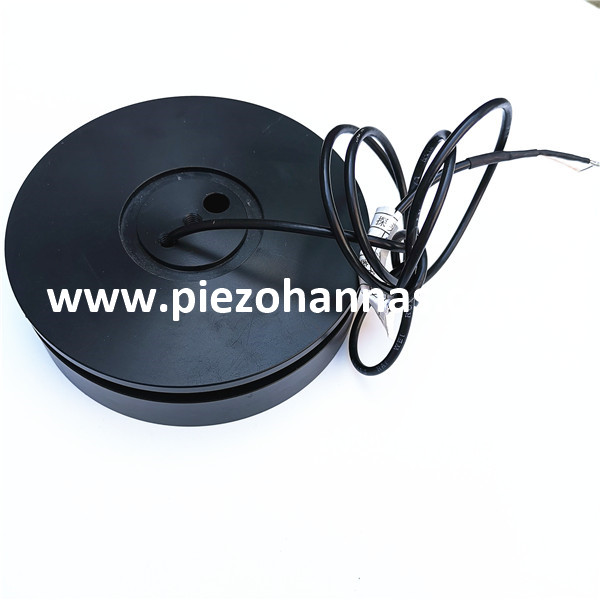

600KHz Ultrasonic Transducer Flowmåling for Ultrasonic Flowmeter

600KHz Ultrasonic Transducer Flowmåling for Ultrasonic Flowmeter

Tekniske parametere:

Varer	Tekniske parametere		Bilde
Navn	600KHz ultralydsvinger
Modell	PHW-600-01V
Hyppighet	600KHz±5 %
Registrerer avstand	0,3–30 meter
Minimum parallell lmpedans	5Ω±20％
Kapasitans	47000pF±20％ @1KHz
Følsomhet	kjørespenning: 250Vpp、Avstand: 1,1m、 Ekkoamplitude: 35V
Drift Spenning	Topp Spenning ＜ 450Vpp
Drift Temperatur	-40～ +80 ℃
Trykk	≤10Kilo eller  1 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:0,3°±0°， Skarp vinkel: 0,8°±10 %
Husmateriale	POM+PI
bruk	Strømningstest, ultralyd flowmåler，
Installasjon Dimensjon	Se produktstrukturtegning for detaljer
Beskyttelsesnivå	IP68
Vekt	555g ± 5％（ ledningslengde ： 2m ）
Kablingsinstruksjoner	Hvit: svinger +, svart: svinger -&skjold； (temperatursensor er valgfritt)
Admittansekurve		Produktstrukturdiagram

Blokkdiagram av ultralydsvinger:

Skjematisk diagram av temperatursensor  (modell: MF58_502F3470) :


Integrert type Kabelinstruksjon:

1. Kablingsinstruksjon for transduser: grensesnitt (3pinners, 2,54 mm terminal)
Rød: transduser +
Hvit: transduser -
Sort: skjerming


2. Kabelinstruksjon for temperatursensor: grensesnitt (3pin, 2,0 mm terminal)

Rød og svart er temperatursensorledninger

Delt type: standard 10m kabel, med hver ekstra 50m kabel, er signaldempingen 6dB

Tre-kjerners ledningsinstruksjoner:

    Rød: Svinger +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-kjerners ledningsinstruksjoner:

Rød: Svinger +
Gul: Svinger-
Blå, svart: temperatursensor

Bruk av ultralydstrømmåler:

Ultralydstrømningsmåleren er en måleenhet for volumetrisk strømning med et bredt spekter av bruksområder for væsker og gasser.  Ultralydstrømningsmålere kan være gode alternativer til både elektromagnetiske strømningsmålere og virvelstrømningsmålere. Hvis vi ikke kan distribuere en elektromagnetisk strømningsmåler, er en ultralyd et utmerket andre alternativ. Og hvis produktet ikke støtter ultralyd, vil du sannsynligvis se til virvelen.
