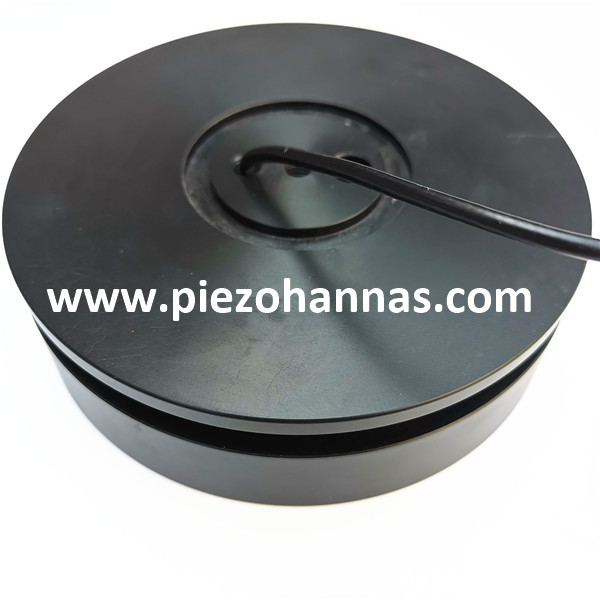

600 KHz ultrasone transducerstroommeting voor ultrasone flowmeter

600 KHz ultrasone transducerstroommeting voor ultrasone flowmeter

Technische parameters:

Artikelen	Technische parameters		Afbeelding
Naam	600 KHz ultrasone transducer
Model	PHW-600-01V
Frequentie	600 kHz ± 5%
Afstand detecteren	0,3~30m
Minimale parallelle impedantie	5Ω±20%
Capaciteit	47000pF±20% @1KHz
Gevoeligheid	aandrijfspanning: 250 Vpp, afstand: 1,1 m, Echoamplitude: 35V
Operationeel Spanning	Piek Spanning < 450 Vpp
Operationeel Temperatuur	-40~ +80 ℃
Druk	≤10Kilo's of  1 MPa
Hoek	(Straalbreedte ) Straalbreedte op half vermogen @-3dB: 0,3 ° ± 0 °, Scherpe hoek: 0,8 ° ± 10%
Behuizingsmateriaal	POM+PI
gebruik	Stroomtest, ultrasone debietmeter,
Installatie Dimensie	Zie de productstructuurtekening voor details
Beschermingsniveau	IP68
Gewicht	555g ± 5％( draadlengte : 2m )
Bedradingsinstructies	Wit: transducer +, zwart: transducer -≻hild; (temperatuursensor is optioneel)
Toegangscurve		Productstructuurdiagram

Blokschema van ultrasone transducer:

Schematisch diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerd type Kabelinstructie:

1. Bedradingsinstructie van transducer: interface (3-pins, 2,54 mm-aansluiting)
Rood: transducer +
Wit: transducer -
Zwart: afscherming


2. Kabelinstructie van temperatuursensor: interface (3-pins, 2,0 mm-aansluiting)

Rood en zwart zijn bedrading van de temperatuursensor

Gesplitst type: standaard kabel van 10 m, met elke extra 50 m kabel is de signaalverzwakking 6 dB.

Drieaderige bedradingsinstructies:

    Rood: transducer +
     blauw: temperatuursensor +
     Zwart: openbaar

 - Vieraderige bedradingsinstructies:

Rood: transducer +
geel: transducer -
blauw, zwart: temperatuursensor

Ultrasone stroommetertoepassing:

De ultrasone flowmeter is een volumetrisch debietmeetapparaat met een breed scala aan toepassingen voor vloeistoffen en gassen.  Ultrasone flowmeters kunnen goede alternatieven zijn voor zowel elektromagnetische flowmeters als vortexflowmeters. Als we geen elektromagnetische flowmeter kunnen inzetten, is een ultrasoon een uitstekende tweede optie. En als het product het ultrasone geluid niet ondersteunt, kijk je waarschijnlijk naar de vortex.
