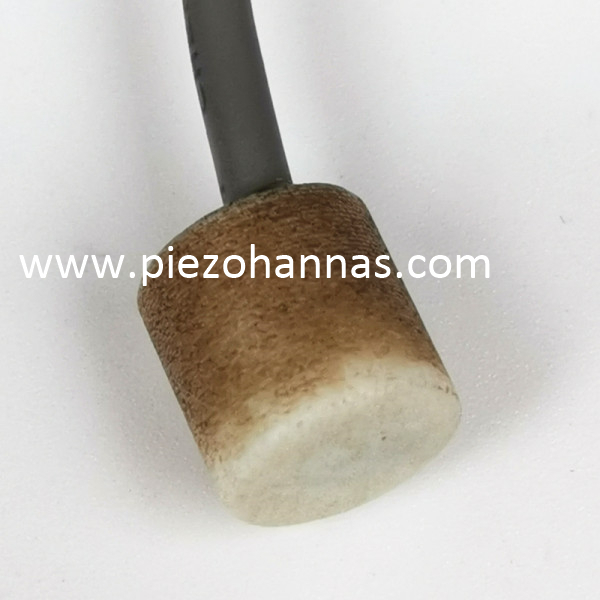

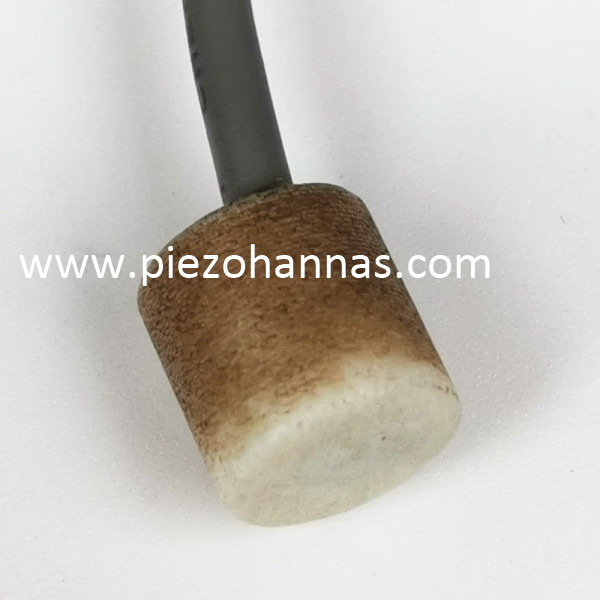

1MHz PTEF-husløsning Konsentrasjonsdeteksjonstransduser for ultralydstrømningsmåler

 1MHz Løsningskonsentrasjonsdeteksjonstransduser av batteriet for ultralydstrømningsmåler

Varer	Tekniske parametere		Bilde
Navn	løsningskonsentrasjonsdeteksjonstransduser av batteriet
Modell	PHW-1M-01H
Hyppighet	1MHz±5 %
Deteksjonsavstand	0.05 ～ 3m
Minimum Parallell lmpedans	2400Ω±20 ％
Kapasitans	800pF±20 ％ @1KHz
Følsomhet	lanseringsspenning:200Vpp ，Avstand:0,6m Ekkoamplitude : 100mV
Drift Spenning	Topp Spenning ＜300VPP
Drift Temperatur	-40～ +80℃
Trykk	≤3 kilo eller 0,3 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:9°±1， Skarp vinkel: 21°±3
Husmateriale	PTEF
Bruk	ultralyd flowmeter ，su bmarin avstandsmåler
Installasjon Dimensjon	Se produktstrukturtegningen for detaljer
Beskyttelsesnivå	IP68
Vekt	32g±5 ％（ Lengde : 2m ）
Grensesnitt	Integrert grensesnitt：Rød+，Hvit-，Sort: skjermet ledning（temperatursensor er valgfritt）

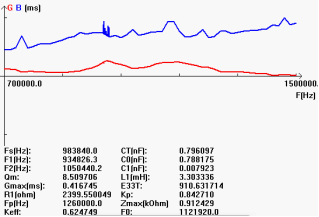

Admittansekurve		Produktstrukturdiagram

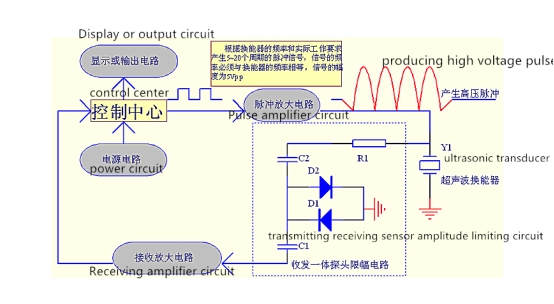

Temperatursensorskjema for transduser og testkretsskjema:

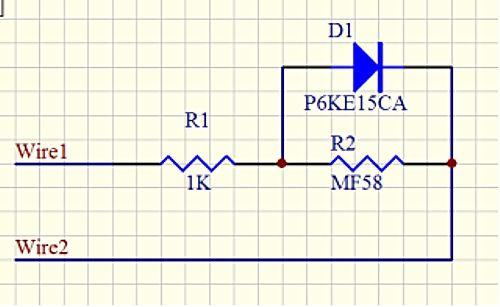

Skjematisk diagram av temperatursensor:

Integrert type kabelinstruksjon:

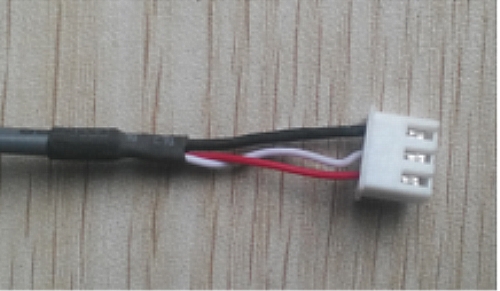

1. Kablingsinstruksjon for svingeren: grensesnitt (3pinners, 2,54 mm terminal)

Rød: svinger +

Hvit: svinger -

Svart: skjerming

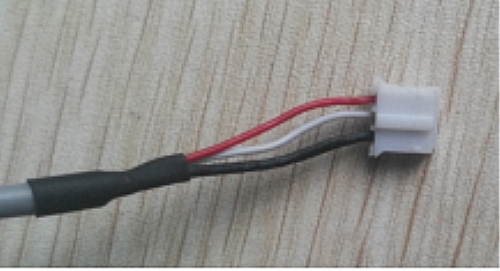

2. Kabelinstruksjon for temperatursensor: grensesnitt (3pinners, 2,0 mm terminal)





Rød og svart er temperatursensorledninger
