Przetwornik do wykrywania stężenia w obudowie PTEF 1 MHz do przepływomierza ultradźwiękowego

Udostępnij:

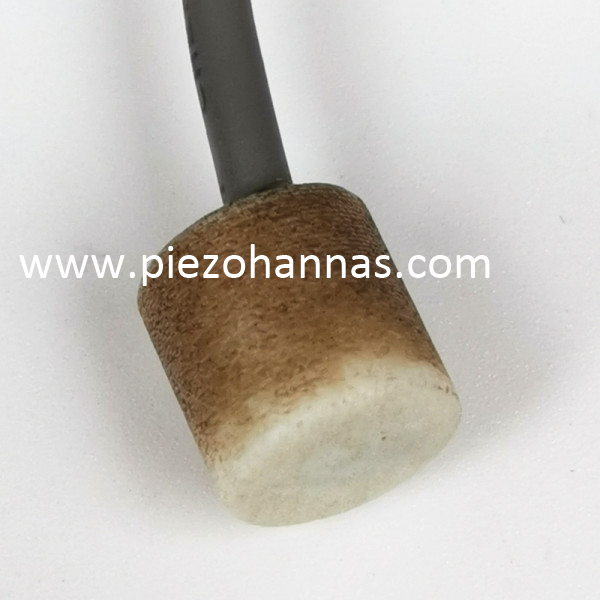

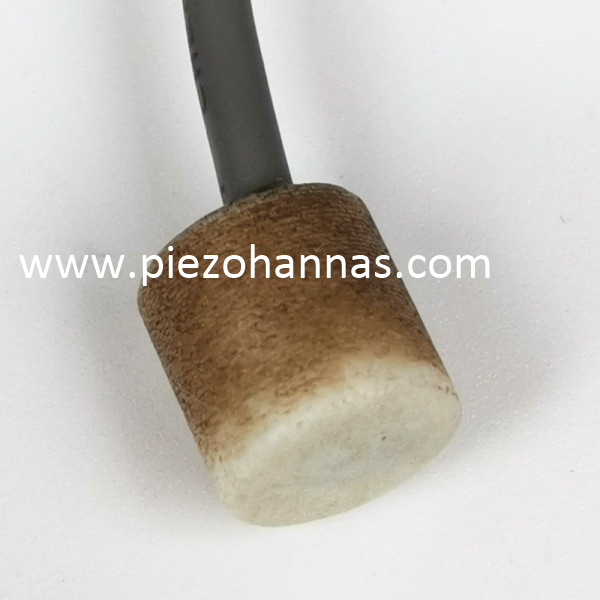

Przetwornik do wykrywania stężenia w obudowie PTEF 1 MHz do przepływomierza ultradźwiękowego

przetwornik ultradźwiękowy do przepływomierza ultradźwiękowego, dalmierz podwodny

Dostępność:

Ilość:



Pytać się Dodaj do koszyka

Model:
PHW-1M-01H
Marka:
Piezohanny
Kod:
PHW-1M-01H

Opis produktu

Przetwornik do wykrywania stężenia roztworu 1 MHz w akumulatorze do przepływomierza ultradźwiękowego

Rzeczy	Parametry techniczne		Obraz
Nazwa	przetwornik wykrywania stężenia roztworu w akumulatorze
Model	PHW-1M-01H
Częstotliwość	1 MHz ± 5%
Odległość wykrywania	0.05 ~ 3m
Minimum Równoległa impedancja	2400Ω±20 ％
Pojemność	800pF±20 ％ @1KHz
Wrażliwość	napięcie uruchomienia: 200 Vpp ，Odległość: 0,6 m Amplituda echa : 100mV
Operacyjny Woltaż	Szczyt Napięcie <300 VPP
Operacyjny Temperatura	-40～ +80℃
Ciśnienie	≤3 kilogramy lub 0,3 MPa
Kąt	(Szerokość wiązki ) Szerokość wiązki o połowie mocy @ -3dB: 9°±1, Ostry kąt: 21°±3
Materiał obudowy	PTEF
Stosowanie	ultradźwiękowy przepływomierz ，podwodny dalmierz
Instalacja Wymiar	Aby uzyskać szczegółowe informacje, zobacz rysunek struktury produktu
Poziom ochrony	IP68
Waga	32g±5 ％( Długość : 2m )
Interfejs	Zintegrowany interfejs: czerwony +, biały, czarny: przewód ekranowany (czujnik temperatury jest opcjonalny)
Krzywa wstępu		Schemat struktury produktu

Schemat czujnika temperatury przetwornika i schemat obwodu testowego:

0RYJG8D(6_Q9XM%86PDG

Schemat ideowy czujnika temperatury:

Typ zintegrowany Instrukcja kabla:

1. Instrukcja okablowania przetwornika: interfejs (zacisk 3-pinowy, 2,54 mm)

Czerwony: przetwornik +

Biały: przetwornik -

Czarny: ekranowanie

2. Instrukcja kabla czujnika temperatury: interfejs (zacisk 3-pinowy, 2,0 mm)

Czerwony i czarny to okablowanie czujnika temperatury
