181 Khz aangepaste piëzo-keramische cilinder voor onderwaterakoestiek

               181 Khz aangepaste piëzo-keramische cilinder voor onderwaterakoestiek

WuHan Piezohannas Tech.Co., Ltd is een fabrikant van piëzo-elektrische keramiek, ultrasone transducers met een sterke technologische kracht. Met een kwaliteitsmanagementsysteem en een onderzoeks- en ontwikkelingssector worden onze producten op grote schaal gebruikt in de meeste toepassingen.

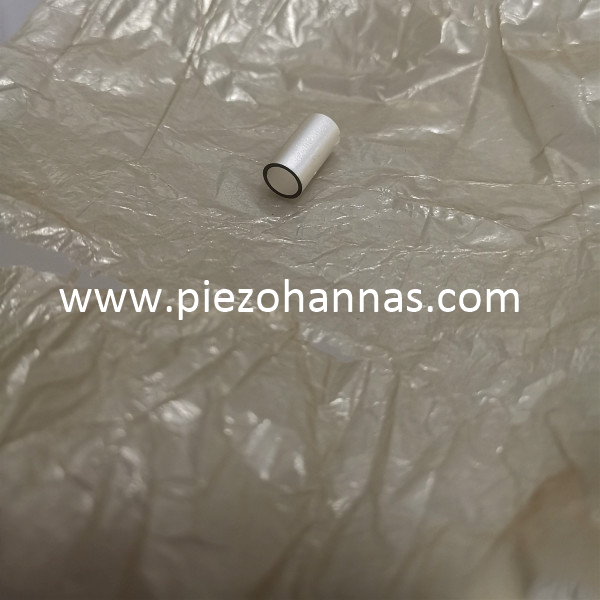

Piezo Keramiek Buis Beschrijving:

Materiaal: P-51 Marine Type V

Afmetingen: OD6,35 mm * ID5,08 mm * 12,7 mm

Resonantiefrequentie fr:177-178Khz



Onderwaterakoestiek Toepassing:

Onderwaterakoestiek is de studie van de voortplanting van geluid in water en de interactie van de mechanische golven die geluid vormen met het water, de inhoud en de grenzen ervan. Het water kan zich in de oceaan, een meer, een rivier of een tank bevinden. Typische frequenties die verband houden met onderwaterakoestiek liggen tussen 10 Hz en 1 MHz. De voortplanting van geluid in de oceaan met frequenties lager dan 10 Hz is meestal niet mogelijk zonder diep in de zeebodem door te dringen, terwijl frequenties boven 1 MHz zelden worden gebruikt omdat ze zeer snel worden geabsorbeerd. Onderwaterakoestiek wordt ook wel hydro-akoestiek genoemd.

Ontwerpen Vorm: halfrond, kom, segment, buis, blok

Cutstomer-ontwerp: Andere typen en vormen (halfrond, kom, bal) piëzokeramische onderdelen kunnen OEM zijn als ontwerp- en toepassingsverzoek van de klant.

Standaardgrootte van piëzobuis:

Diameter: 5,0 - 100 mm
Wanddikte: 1 - 10 mm
Hoogte: 2,5 - 50 mm

PZT-materiaal:



- PZT-4 wordt aanbevolen voor akoestische stralingstransducers met hoog vermogen vanwege de hoge weerstand tegen depolarisatie en lage diëlektrische verliezen bij hoge elektrische aandrijving. De hoge weerstand tegen depolarisatie onder mechanische belasting maakt het geschikt voor gebruik in akoestische transducers met diepe onderdompeling en als actief element in systemen voor het opwekken van elektrische energie.



- PZT-5A wordt aanbevolen voor hydrofoons of instrumenttoepassingen vanwege de hoge weerstand bij verhoogde temperaturen, hoge gevoeligheid en hoge tijdstabiliteit.



- PZT-5H heeft een zelfs hogere gevoeligheid en permittiviteit dan PZT-5A, en is in de meeste andere opzichten vergelijkbaar met PZT-5A. Het aanzienlijk lagere Curiepunt beperkt echter het werktemperatuurbereik en leidt tot een lagere temperatuurstabiliteit. PZT-8 is vergelijkbaar met PZT-4, maar heeft zelfs lagere diëlektrische en mechanische verliezen bij hoge elektrische aandrijving. Het wordt aanbevolen voor toepassingen die hogere belastbaarheid dan geschikt is voor PZT-4.



- PZT-8 is vergelijkbaar met PZT-4, maar heeft zelfs lagere diëlektrische en mechanische verliezen bij hoge elektrische waarden

drive.Het wordt aanbevolen voor toepassingen die een hoger vermogen vereisen dan geschikt is voor PZT-4.

Piëzo-keramische schijven	Diameter	PZT-4	PZT-5	PZT-8
		3-100	3-100	3-100
	Dikte	0,3-10	0,25-15	0,4-8
Piëzo-keramische ringen	Buitendiameter	3-100	3-100	3-100
	Binnendiameter	≥ 2	≥ 2	≥ 2
	Dikte	0,3-10	0,25-15	0,4-8
Piëzo-keramische buizen	Buitendiameter	3-108	3-108	3-105
	Binnendiameter	≥ 2	≥ 2	≥ 2
	Lengte	≤50	≤50	≤50
Piëzo-keramische platen	Lengte	≤ 50	≤ 50	≤ 50
	Breedte	≥ 1	≥ 1	≥ 1
	Dikte	0,3-10	0,25-15	0,3-8

Toepassingsafbeeldingen:
