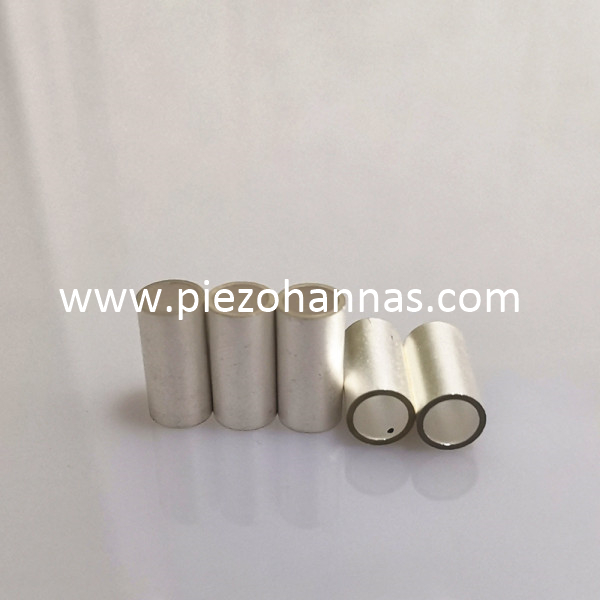

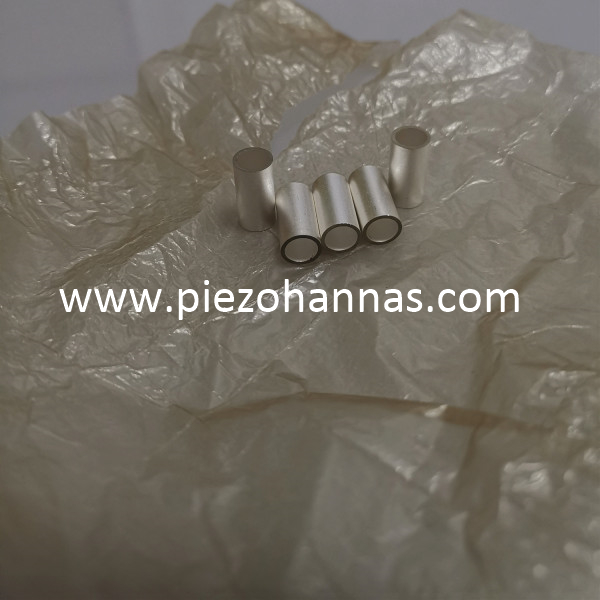

पानी के नीचे ध्वनिकी के लिए 181 किलोहर्ट्ज़ कस्टम पीजो सिरेमिक सिलेंडर

               पानी के नीचे ध्वनिकी के लिए 181 किलोहर्ट्ज़ कस्टम पीजो सिरेमिक सिलेंडर

वुहान पीजोहन्नास टेक.कं., लिमिटेड मजबूत प्रौद्योगिकी बल के साथ पीजोइलेक्ट्रिक सिरेमिक, अल्ट्रासोनिक ट्रांसड्यूसर का निर्माता है। एक गुणवत्ता प्रबंधन प्रणाली और अनुसंधान एवं विकास क्षेत्र के साथ, हमारे उत्पादों का अधिकांश अनुप्रयोगों में बड़े पैमाने पर उपयोग किया जाता है।

पीजो सिरेमिक ट्यूब विवरण:

सामग्री: पी-51 नेवी टाइप वी

आयाम: OD6.35mm*ID5.08mm*12.7mm

गुंजयमान आवृत्ति fr:177-178Khz



पानी के नीचे ध्वनिकी अनुप्रयोग:

पानी के नीचे ध्वनिकी पानी में ध्वनि के प्रसार और पानी, उसकी सामग्री और उसकी सीमाओं के साथ ध्वनि बनाने वाली यांत्रिक तरंगों की बातचीत का अध्ययन है। पानी समुद्र, झील, नदी या टैंक में हो सकता है। पानी के भीतर ध्वनिकी से जुड़ी विशिष्ट आवृत्तियाँ 10 हर्ट्ज और 1 मेगाहर्ट्ज के बीच होती हैं। समुद्र में 10 हर्ट्ज से कम आवृत्तियों पर ध्वनि का प्रसार आमतौर पर समुद्र तल में गहराई तक प्रवेश किए बिना संभव नहीं है, जबकि 1 मेगाहर्ट्ज से ऊपर की आवृत्तियों का उपयोग शायद ही कभी किया जाता है क्योंकि वे बहुत जल्दी अवशोषित हो जाती हैं। पानी के नीचे ध्वनिकी को कभी-कभी जलध्वनिकी के रूप में भी जाना जाता है।

डिज़ाइन आकार: गोलार्ध, कटोरा, खंड, ट्यूब, ब्लॉक

कटस्टोमर डिज़ाइन: अन्य प्रकार और आकार (गोलार्द्ध, बाउल, बॉल) पीज़ोसेरेमिक हिस्से ग्राहक के डिज़ाइन और एप्लिकेशन अनुरोध के अनुसार OEM हो सकते हैं।

पीजो ट्यूब का मानक आकार:

व्यास: 5.0 - 100 मिमी
दीवार की मोटाई: 1 - 10 मिमी
ऊंचाई: 2.5 - 50 मिमी

पीजेडटी सामग्री:



- उच्च शक्ति ध्वनिक विकिरण ट्रांसड्यूसर के लिए PZT-4 की सिफारिश की जाती है क्योंकि इसमें विध्रुवण के प्रति उच्च प्रतिरोध और उच्च विद्युत ड्राइव के तहत कम ढांकता हुआ नुकसान होता है। यांत्रिक तनाव के तहत विध्रुवण के प्रति इसका उच्च प्रतिरोध इसे गहरे-डुबकी वाले ध्वनिक ट्रांसड्यूसर में और विद्युत ऊर्जा उत्पादन प्रणालियों में सक्रिय तत्व के रूप में उपयोग के लिए उपयुक्त बनाता है।



- ऊंचे तापमान पर इसकी उच्च प्रतिरोधकता, उच्च संवेदनशीलता और उच्च समय स्थिरता के कारण हाइड्रोफोन या उपकरण अनुप्रयोगों के लिए PZT-5A की सिफारिश की जाती है।



- PZT-5H में PZT-5A से भी अधिक संवेदनशीलता और पारगम्यता है, और अधिकांश अन्य मामलों में यह PZT-5A के समान है। हालाँकि, इसका स्पष्ट रूप से निचला क्यूरी बिंदु, कार्यशील तापमान सीमा को सीमित करता है और कम तापमान स्थिरता की ओर ले जाता है। PZT-8, PZT-4 के समान है, लेकिन उच्च विद्युत ड्राइव के तहत इसमें ढांकता हुआ और यांत्रिक नुकसान भी कम है। यह आवश्यक अनुप्रयोगों के लिए अनुशंसित है PZT-4 की तुलना में अधिक पावर हैंडलिंग क्षमता उपयुक्त है।



- PZT-8, PZT-4 के समान है, लेकिन उच्च विद्युत के तहत इसमें ढांकता हुआ और यांत्रिक नुकसान भी कम है

ड्राइव। यह उन अनुप्रयोगों के लिए अनुशंसित है जिन्हें PZT-4 के लिए उपयुक्त की तुलना में अधिक पावर हैंडलिंग क्षमता की आवश्यकता होती है।

पीजो सिरेमिक डिस्क	व्यास	PZT -4	पीजेडटी-5	पीजेडटी-8
		3-100	3-100	3-100
	मोटाई	0.3-10	0.25-15	0.4-8
पीजो सिरेमिक रिंग्स	घेरे के बाहर	3-100	3-100	3-100
	व्यास के अंदर	≥ 2	≥ 2	≥ 2
	मोटाई	0.3-10	0.25-15	0.4-8
पीजो सिरेमिक ट्यूब	घेरे के बाहर	3-108	3-108	3-105
	व्यास के अंदर	≥ 2	≥ 2	≥ 2
	लंबाई	≤50	≤50	≤50
पीजो सिरेमिक प्लेटें	लंबाई	≤ 50	≤ 50	≤ 50
	चौड़ाई	≥ 1	≥ 1	≥ 1
	मोटाई	0.3-10	0.25-15	0.3-8

अनुप्रयोग छवियाँ:
