181Khz prilagođeni piezo keramički cilindar za podvodnu akustiku

               181Khz prilagođeni piezo keramički cilindar za podvodnu akustiku

WuHan Piezohannas Tech.Co., Ltd je proizvođač piezoelektrične keramike, ultrazvučnih pretvarača sa snažnom tehnološkom snagom. Uz sustav upravljanja kvalitetom i sektor istraživanja i razvoja, naši se proizvodi intenzivno koriste u većini aplikacija.

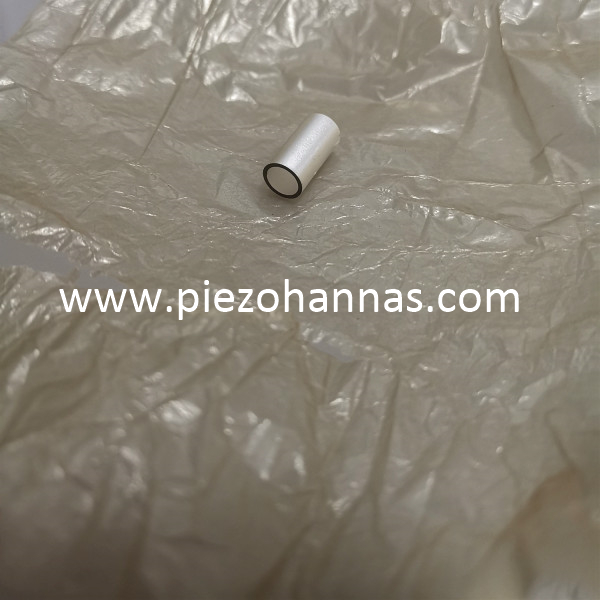

Opis piezo keramičke cijevi:

Materijal: P-51 Navy Type V

Dimenzije: OD6.35mm*ID5.08mm*12.7mm

Rezonantna frekvencija fr:177-178Khz



Primjena podvodne akustike :

Podvodna akustika proučava širenje zvuka u vodi i interakciju mehaničkih valova koji čine zvuk s vodom, njezinim sadržajem i granicama. Voda može biti u oceanu, jezeru, rijeci ili spremniku. Uobičajene frekvencije povezane s podvodnom akustikom su između 10 Hz i 1 MHz. Širenje zvuka u oceanu na frekvencijama nižim od 10 Hz obično nije moguće bez prodiranja duboko u morsko dno, dok se frekvencije iznad 1 MHz rijetko koriste jer se vrlo brzo apsorbiraju. Podvodna akustika ponekad je poznata i kao hidroakustika.

Oblik dizajna: polukugla, zdjela, segment, cijev, blok

Dizajn Cutstomera: Drugi tipovi i oblici (Hemisfera, Zdjela, Lopta) piezokeramičkih dijelova mogu biti OEM prema zahtjevu kupca za dizajn i primjenu.

Standardna veličina piezo cijevi:

Promjer: 5,0 - 100 mm
Debljina stijenke: 1 - 10 mm
Visina: 2,5 - 50 mm

PZT materijal:



- PZT-4 se preporučuje za pretvarače akustičnog zračenja velike snage zbog svoje visoke otpornosti na depolarizaciju i niskih dielektričnih gubitaka pod jakim električnim pogonom. Njegova visoka otpornost na depolarizaciju pod mehaničkim naprezanjem čini ga prikladnim za upotrebu u duboko uronjenim akustičnim pretvornicima i kao aktivni element u sustavima za proizvodnju električne energije.



- PZT-5A se preporučuje za hidrofone ili instrumentalne aplikacije zbog svoje visoke otpornosti na povišenim temperaturama, visoke osjetljivosti i visoke vremenske stabilnosti.



- PZT-5H ima još veću osjetljivost i permitivnost od PZT-5A, te je u većini drugih aspekata sličan PZT-5A. Njegova znatno niža Curiejeva točka, međutim, ograničava radni temperaturni raspon i dovodi do niže temperaturne stabilnosti. PZT-8 je sličan PZT-4, ali ima čak niže dielektrične i mehaničke gubitke pod visokim električnim pogonom. Preporučuje se za aplikacije koje zahtijevaju veća sposobnost rukovanja snagom nego što je prikladno za PZT-4.



- PZT-8 je sličan PZT-4, ali ima čak niže dielektrične i mehaničke gubitke pod visokim električnim

pogon. Preporučuje se za aplikacije koje zahtijevaju veću sposobnost rukovanja snagom nego što je prikladno za PZT-4.

Piezo keramički diskovi	Promjer	PZT-4	PZT-5	PZT-8
		3-100 (prikaz, stručni).	3-100 (prikaz, stručni).	3-100 (prikaz, stručni).
	Debljina	0,3-10	0,25-15	0,4-8
Piezo keramički prstenovi	Vanjski promjer	3-100 (prikaz, stručni).	3-100 (prikaz, stručni).	3-100 (prikaz, stručni).
	Unutarnji promjer	≥ 2	≥ 2	≥ 2
	Debljina	0,3-10	0,25-15	0,4-8
Piezo keramičke cijevi	Vanjski promjer	3-108 (prikaz, stručni).	3-108 (prikaz, stručni).	3-105 (prikaz, stručni).
	Unutarnji promjer	≥ 2	≥ 2	≥ 2
	Duljina	≤50	≤50	≤50
Piezo keramičke ploče	Duljina	≤ 50	≤ 50	≤ 50
	Širina	≥ 1	≥ 1	≥ 1
	Debljina	0,3-10	0,25-15	0,3-8

Slike aplikacije:
