PH125F0256
ピエゾハナス
PH125F0256
距離測定用125KHz圧電超音波トランスデューサ
技術パラメータ：
モデル |
PH125F0256 |
中心共振周波数 (kHz) |
125KHZ±4% |
周波数帯域幅 |
8.0Khz |
検出距離 |
0.2～ 3m |
死角 |
<0.2m |
発射斜角ビーム (-3dB 全角) |
14±2° |
積算感度（0dB= 400Vp-p；周期：50；距離： 40cm） |
-66dB最小 |
静電容量 |
1000PF±20% |
最小並列インピーダンス |
180Ω±30% |
最大動作電圧 (パルス - 2% デューティ サイクル) |
＜ 500V |
動作温度 |
-20～80℃ |
保管温度 |
-40～85℃ |
保護レベル |
IP65 |
インストール |
外部サイクル固定 |
ケース素材 |
ABS |

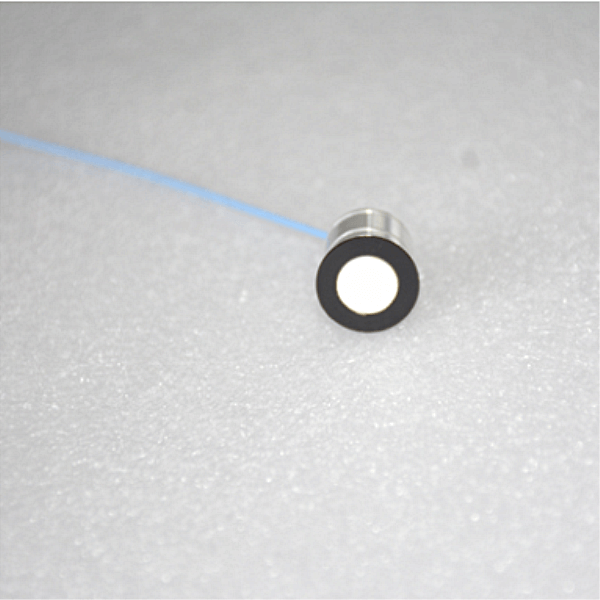

写真：
外形寸法：
![@_8ND58UR$GZ@]KV%4C3{(H](http://5krorwxhlkpmrik.leadongcdn.com/cloud/ljBqnKjlRioSiliirkin/_8ND58UR-GZ-KVC3-H.png)
周波数-抵抗曲線：
![LD}UQF]KW4DY6S]UR72_@(X](http://5krorwxhlkpmrik.leadongcdn.com/cloud/llBqnKjlRioSiliijkin/LD-UQF-KW4DY6S-UR72_-X.png)
周波数-位相角曲線：
![AV]6OHYR))TR812978YI{WR](http://5krorwxhlkpmrik.leadongcdn.com/cloud/lnBqnKjlRioSiliikkin/AVOHYR-TR812978YI-WR.png)
応用：
1.位置の位置
2.アプローチ計測
3.トラフィック計測
4.障害物の回避
