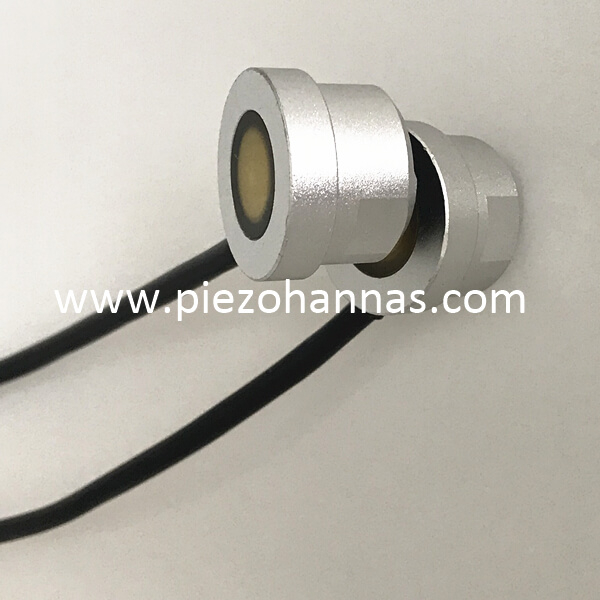

1MHz Dipasang di luar Transduser Tingkat Bahan Bakar Ultrasonik untuk Pengukur Tingkat Minyak

1MHz Dipasang di luar Transduser Tingkat Bahan Bakar Ultrasonik untuk Pengukur Tingkat Minyak



Barang	Parameter Teknis	Gambar
Nama	1MHz  ultrasonik  Transduser  untuk  oli tangki level
Model	PH W-1M-01FG
Frekuensi	1MHz±5%
Jarak Deteksi	0.03 ～ 2m
Minimal Paralel impedansi	60Ω±20 ％
Kapasitansi	1500pF±20 ％ @1KHz
Kepekaan	Tegangan Mengemudi ： 24 V 、Jarak ： 0,3m、 Amplitudo Gema: 300 mV
Tegangan Operasi	Puncak Tegangan ＜ 150Vpp
Suhu Operasional	-40～ +80℃
Tekanan	≤10Kilo atau  1MPa
Sudut	(Lebar Sinar) Sinar Setengah Daya Lebar@@-3dB:3,3°±10%， Sudut Tajam: 7,8°±10%
Bahan Perumahan	2A12
Penggunaan	Mendeteksi tingkat minyak tangki bahan bakar, pencari jangkauan kapal selam
Tingkat Perlindungan	IP68
Berat	240g±5 ％（ Panjang : 5m+1m ）
Petunjuk Pengkabelan	1: Transduser -; 2: Transduser + ; 3: penginderaan suhu MF58; 4: penginderaan suhu MF58;

Penerimaan

Diagram Struktur Produk

Aplikasi Transduser Tingkat Bahan Bakar Ultrasonik:

Detektor level bahan bakar ultrasonik ini menggunakan teknologi deteksi ultrasonik untuk mengukur ketinggian level bahan bakar dalam wadah dan mengeluarkan sinyal listrik standar setelah melalui pemrosesan sirkuit. Sensor ultrasonik bagian luar menempel di bagian bawah tangki bahan bakar dan tidak perlu bersentuhan langsung dengan ketinggian bahan bakar sehingga dapat mendeteksi ketinggian ketinggian bahan bakar secara real-time. Ini dapat digunakan secara luas di berbagai jenis kendaraan untuk pengukuran dan pemantauan bahan bakar, juga dapat dikombinasikan dengan teknologi komunikasi GPS/GPRS, melalui platform manajemen perangkat lunak komputer untuk mencapai manajemen ilmiah kendaraan, mencegah perilaku pencurian bahan bakar dan menghemat biaya pengoperasian kendaraan.

Gambar Aplikasi:
