1MHz オイルレベルゲージ用の外部取り付け超音波燃料レベルトランスデューサ

1MHz オイルレベルゲージ用の外部取り付け超音波燃料レベルトランスデューサ

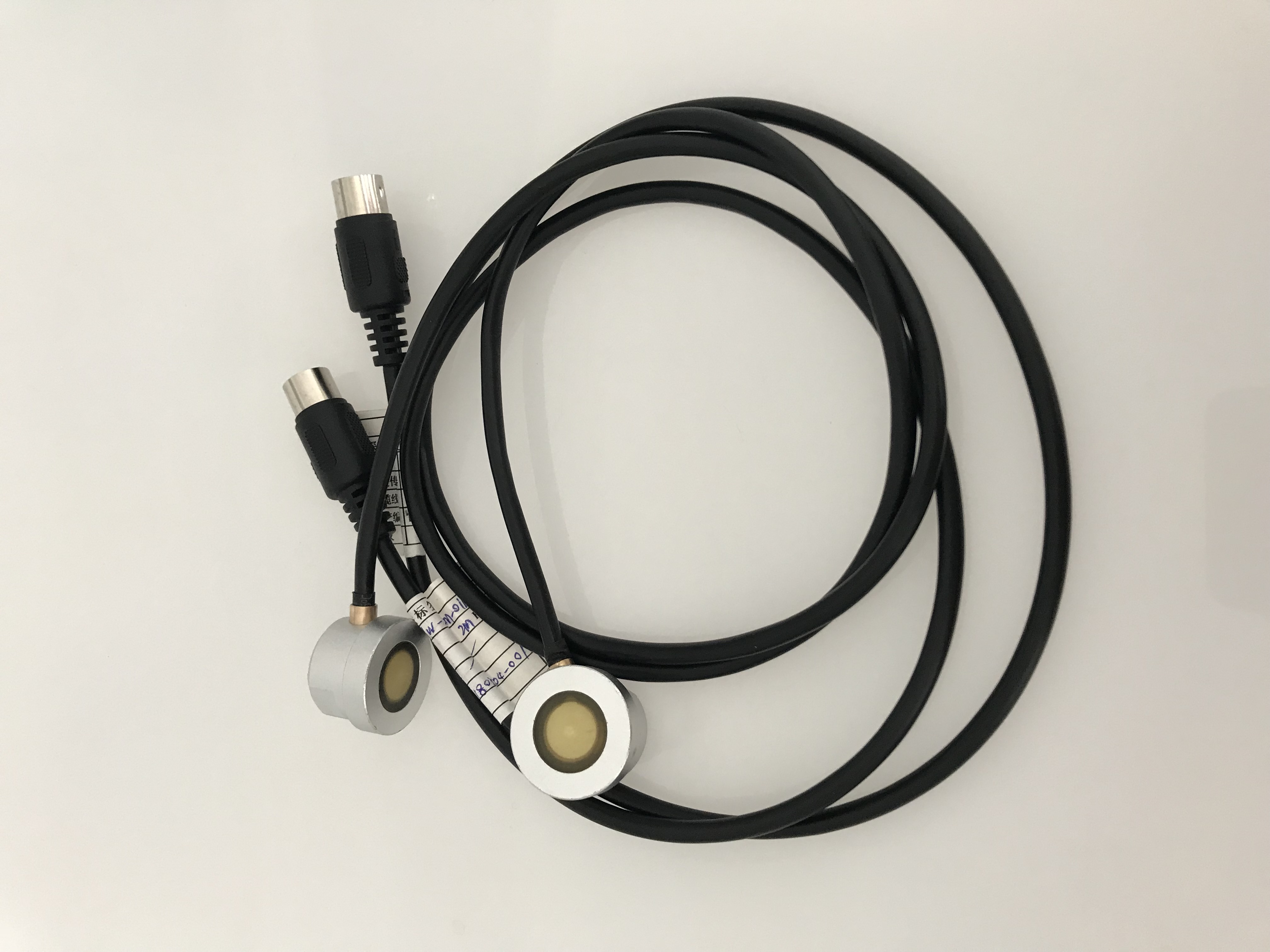

アイテム	技術的パラメータ	画像
名前	1MHz 超音波 トランスデューサ 用 タンク油 面
モデル	PH W-1M-01FG
頻度	1MHz±5%
検出距離	0.03 ～ 2m
最小平行度 インピーダンス	60Ω±20 ％
キャパシタンス	1500pF±20 ％ @1KHz
感度	駆動電圧： 24V、距離： 0.3m、 エコー振幅: 300 mV
動作電圧	ピーク 電圧＜ 150Vpp
動作温度	-40～ +80℃
プレッシャー	≤10キロまたは 1MPa
角度	(ビーム幅)ハーフパワービーム 幅@@-3dB:3.3°±10%， 鋭角:7.8°±10%
ハウジング材質	2A12
使用法	燃料タンクのオイルレベルを検出し、 潜水艦距離計
保護レベル	IP68
重さ	240g±5 ％（長さ： 5m+1m ）
配線説明書	1: トランスデューサー -; 2: トランスデューサ + ; 3: MF58 温度検知; 4: MF58 温度検知;

アドミタンス

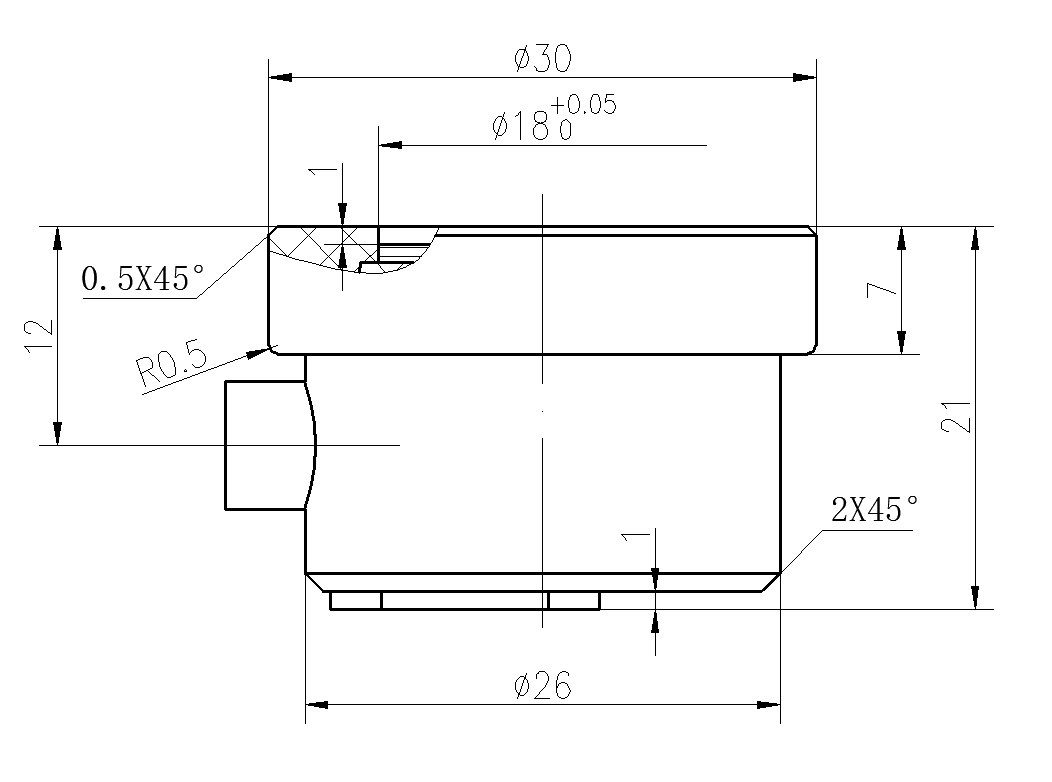

製品構成図

超音波燃料レベルトランスデューサのアプリケーション:

この超音波燃料レベル検出器は、超音波検出技術を使用してコンテナ内の燃料レベルの高さを測定し、回路処理を経て標準電気信号を出力します。超音波センサーの外側は燃料タンクの底に貼り付けられており、燃料レベルに直接接触する必要がなく、燃料レベルの高さをリアルタイムに検出できます。これは、燃料の測定と監視のためにさまざまなタイプの車両で広く使用でき、コンピュータソフトウェア管理プラットフォームを通じてGPS/GPRS通信技術と組み合わせて、科学的な管理車両を実現し、燃料盗難行為を防止し、車両の運用コストを節約することもできます。

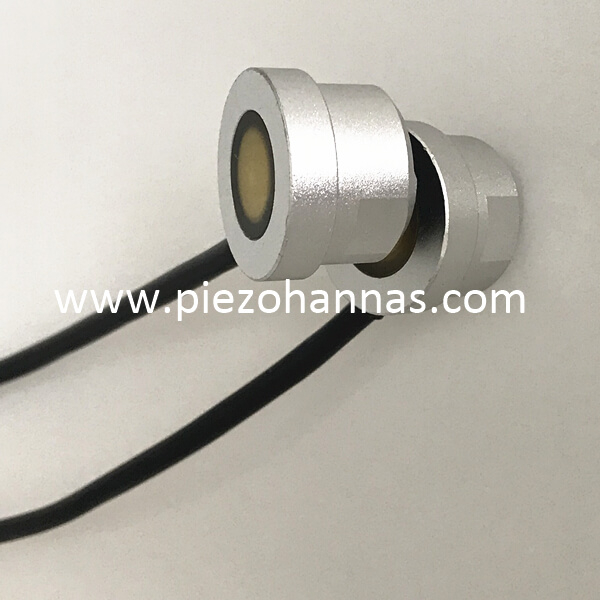

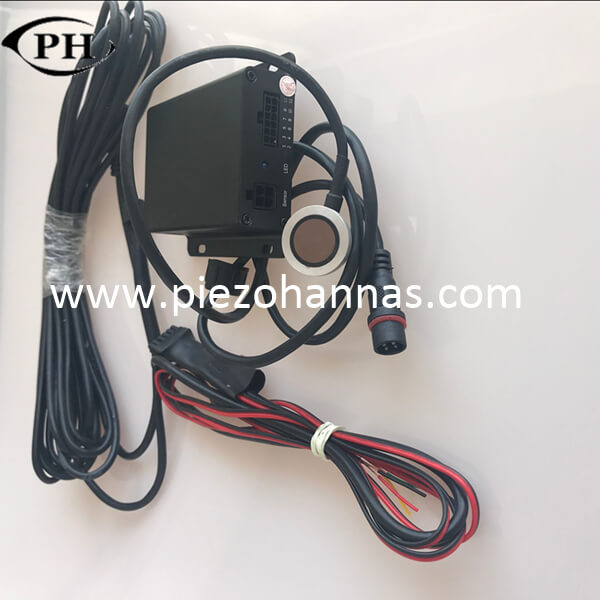

アプリケーションイメージ:
