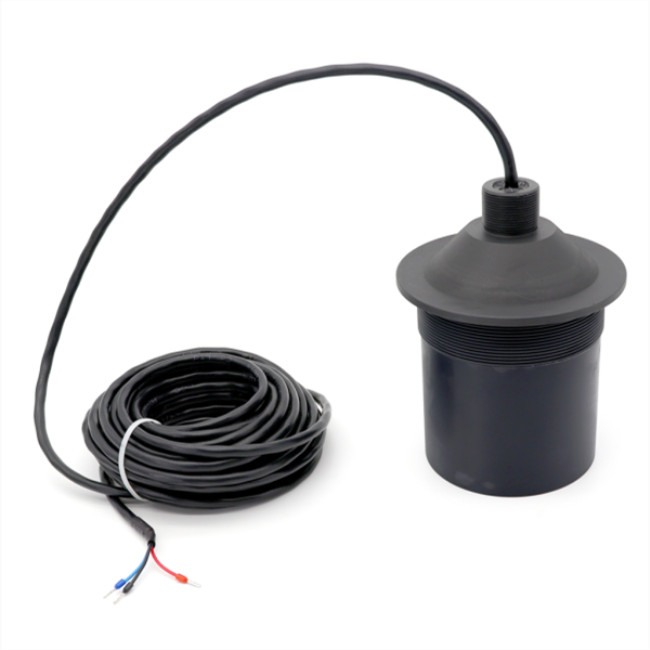

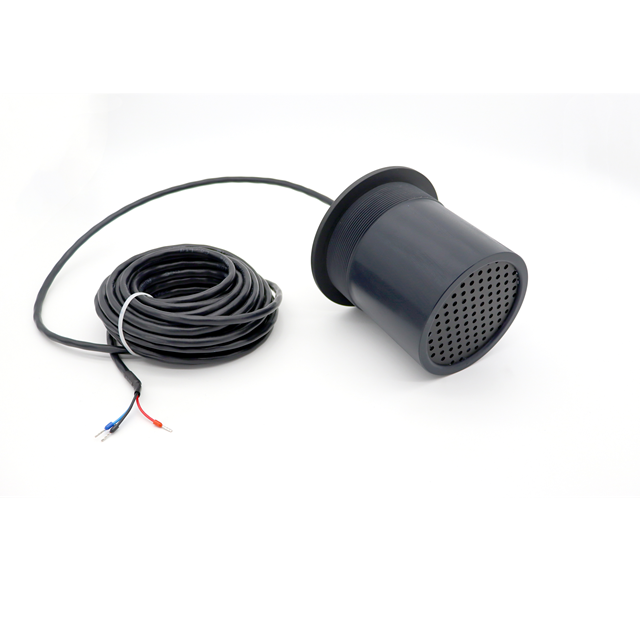

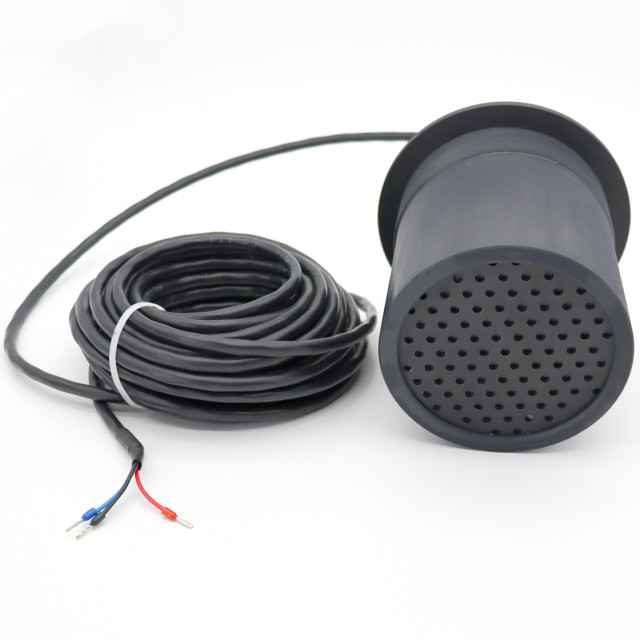

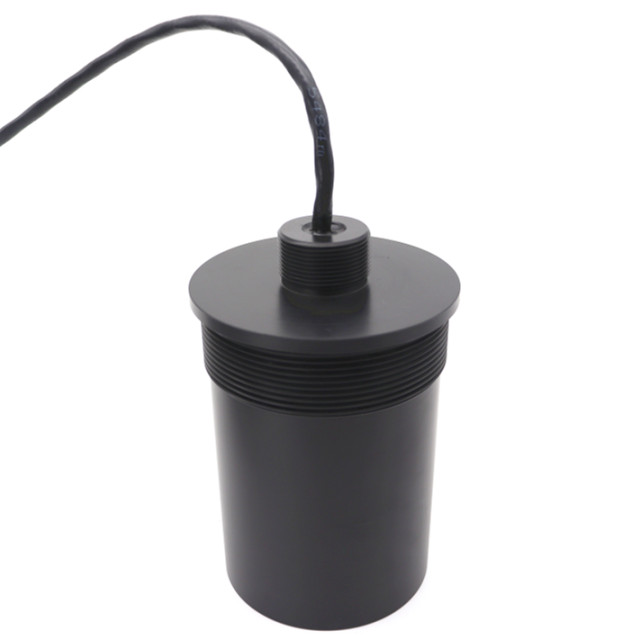

Transduser ultrasonik jarak jauh 15Khz untuk jarak 50M

Sensor Ultrasonik Jarak Jauh Akurat Transduser Pengukur Jarak 50M

Barang	Parameter Teknis		Gambar
Nama	Transduser ultrasonik 15KHz （ tipe terpisah  ）
Model	PH A-15-50D-F
Frekuensi	16KHz±5%
Jarak Deteksi	1.8～ 50m
Minimum Impedansi paralel	790Ω±20 ％
Kapasitansi	12700pF±20 ％ @1KHz
Kepekaan	Tegangan Mengemudi ： 520Vpp ，Jarak ： 0,6m， Amplitudo Gema ： 1200mV
Beroperasi Voltase	Puncak Tegangan ＜ 1500VPP
Beroperasi Suhu	-40～ +80℃
Tekanan	≤3Kilo atau 0,3MPa
Sudut	(Lebar Sinar ) Lebar Sinar Setengah Daya @-3dB : 13°±2； Sudut Tajam： 30°±4；
Bahan Perumahan	POM
Penggunaan	ultrasonik tingkat mengukur, Pemantauan,Yg tahan pukulan, Pencari Jarak Ultrasonik
Instalasi Dimensi	Benang pengangkat：M32×1,5 ，Bagian bawah dengan ulir  ：M108×2
Tingkat Perlindungan	IP68
Berat	2400g±5 ％（Panjang ： 10M）
Petunjuk Pengkabelan	tipe terpisah （ empat kawat ）： Merah: transduser + 、putih： transduser -、 biru, hitam: sensor suhu （ MF58 ）； tipe terpisah （ Tiga kawat ）： Merah: transduser + 、biru: sensor suhu+ 、hitam： Garis Umum －；
Kurva Penerimaan		Diagram Struktur Produk

Transduser ultrasonik untuk sensor ultrasonik. Digunakan untuk pengukuran jarak, pemantauan level, deteksi keberadaan, jangkauan, penginderaan jarak, dan banyak aplikasi otomatis, industri, dan ilmiah lainnya.



Diagram blok Transduser Jarak Ultrasonik :

Diagram Skema Sensor Suhu:

Instruksi kabel tipe tipe terpisah:

Kabel standar adalah 10M, sinyal akan melemah 6dB untuk setiap peningkatan kabel 50M.



1. Tiga instruksi pengkabelan inti:



Merah: transduser +

Biru: sensor suhu +

Hitam: publik -

2. Empat instruksi pengkabelan inti:



Merah: transduser +

Kuning: transduser -

Biru, hitam: sensor suhu +
