فا-15-50د-ف
بيزوهانا
فا-15-50د-ف

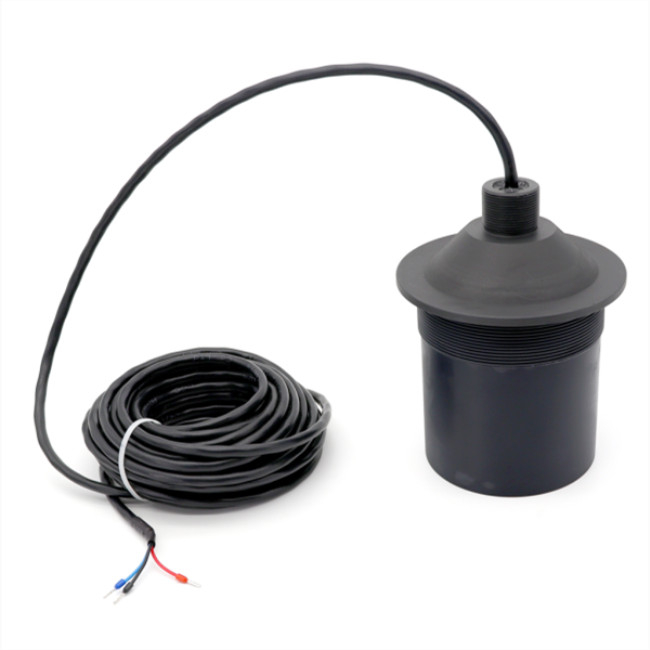

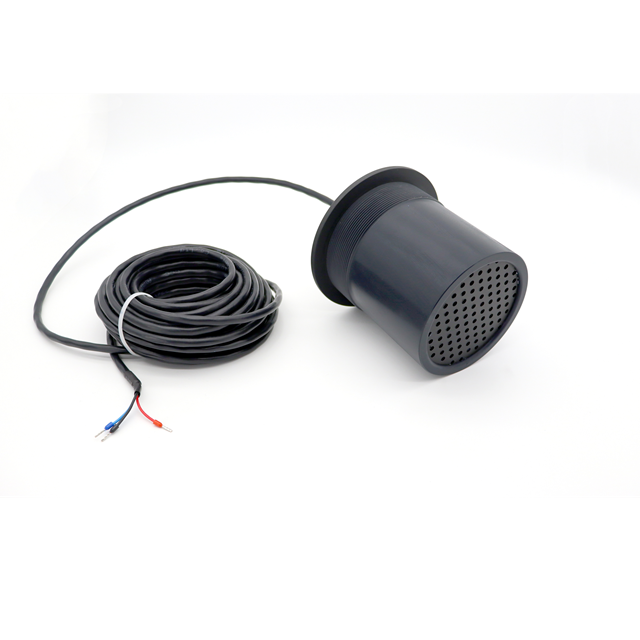

مستشعر بالموجات فوق الصوتية دقيق للمسافات الطويلة، محول قياس المسافة 50 مترًا
أغراض |
المعلمات التقنية |
صورة |
|
اسم |
محول الطاقة بالموجات فوق الصوتية 15 كيلو هرتز ( أنواع الانقسام ) |
|
|
نموذج |
الرقم الهيدروجيني A-15-50D-F |
||
تكرار |
16 كيلو هرتز ± 5% |
||
مسافة الكشف |
1.8~ 50 م |
||
الحد الأدنى المعاوقة الموازية |
790Ω±20 % |
||
12700pF ± 20 ％ @ 1 كيلو هرتز |
|||
حساسية |
جهد القيادة : 520Vpp ，المسافة : 0.6 م， سعة الصدى : 1200 مللي فولت |
||
-40～ +80 درجة مئوية |
|||
≥3 كيلو أو 0.3 ميجا باسكال |
|||
|
(عرض الشعاع ) عرض شعاع نصف الطاقة @-3dB : 13 درجة ± 2； زاوية حادة: 30 درجة ±4； |
||
مواد الإسكان |
بوم |
||
الاستخدام |
بالموجات فوق الصوتية مستوى كَيّل, مكتشف المدى بالموجات فوق الصوتية |
||
خيط الرفع: M32×1.5 ，الجزء السفلي بخيط : M108×2 |
|||
مستوى الحماية |
IP68 |
||
وزن |
2400 جرام ±5 ％(الطول : 10 م) |
||
تعليمات الأسلاك |
نوع منفصل ( أربعة أسلاك ): أحمر: محول + 、أبيض: محول الطاقة -، الأزرق، الأسود: مستشعر درجة الحرارة ( MF58 )، ； نوع منفصل ( ثلاثة أسلاك ): أحمر: محول + 、أزرق: مستشعر درجة الحرارة + 、أسود: الخط المشترك －�ee7aa2867=g33 |
||

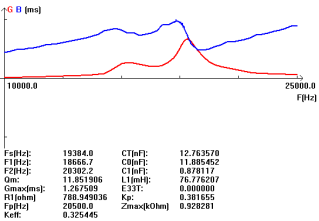

منحنى القبول |

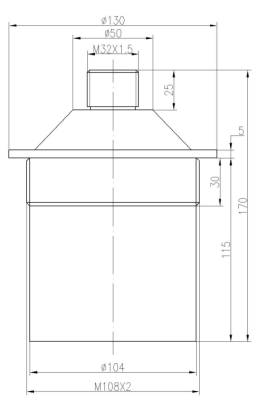

مخطط هيكل المنتج |
||
|
|
||
محولات الطاقة بالموجات فوق الصوتية لأجهزة الاستشعار بالموجات فوق الصوتية. يستخدم لقياس المسافة ومراقبة المستوى واكتشاف التواجد والمدى والاستشعار عن قرب والعديد من التطبيقات الآلية والصناعية والعلمية الأخرى.

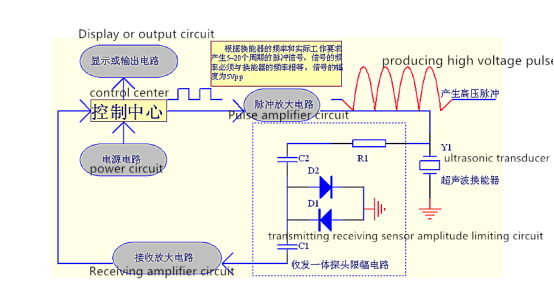

رسم تخطيطي لمحول المسافة بالموجات فوق الصوتية:

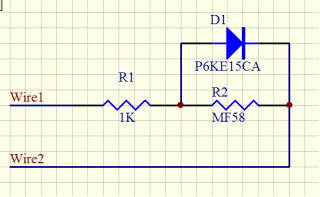

رسم تخطيطي لجهاز استشعار درجة الحرارة:
تعليمات كابل نوع منفصل:
السلك القياسي هو 10 متر، وسوف تخفف الإشارة بمقدار 6 ديسيبل لكل 50 متر زيادة في السلك.
1. ثلاثة تعليمات الأسلاك الأساسية:
الأحمر: محول +
الأزرق: مستشعر درجة الحرارة +
أسود: عام -
2. أربعة تعليمات الأسلاك الأساسية:
الأحمر: محول +
الأصفر: محول -
الأزرق والأسود: مستشعر درجة الحرارة +
