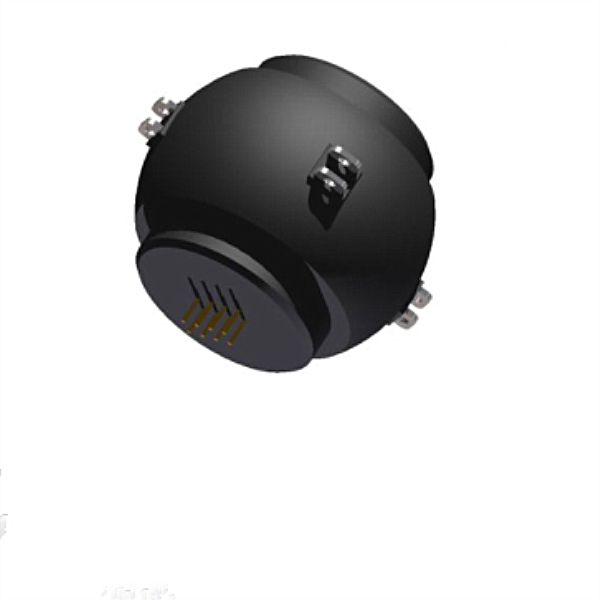

40Hz ko-vibracijski podvodni akustični pretvarač za 300M

  40Hz ko-vibracijski podvodni akustični pretvarač za 300M

Tehnički parametri:

Model	HS/H40-5K
Radni bend	40Hz~5000Hz
Prijemna osjetljivost	1000Hz: Osjetljivost brzine vibracija: ≥-195dB Osjetljivost zvučnog tlaka: ≥-195dB
Statički kapacitet	≥4700pF
Usmjerenost	Kanal brzine vibracija: usmjerenost ima karakteristike cosφ. Dubina jama u istom kanalu ≥20dB; Maksimalno odstupanje unutar istog kanala ≤ 3dB; Kanal zvučnog tlaka: Nema usmjerenosti u vodoravnom smjeru.
Radna dubina	300m
Težina	235g

Primjena:

Podvodna akustička istraživanja

Podvodni komunikacijski sustav

Kalibracija akustičkog polja

Vojne i znanstvene primjene

Slučaj primjene podvodnog akustičnog pretvarača



Prema potrebama kupaca, možemo dizajnirati i proizvesti piezoelektrične ultrazvučne sonde, podvodne akustične sonde, ultrazvučne sonde i senzore različitih frekvencija sa stabilnim performansama i visokom kvalitetom.

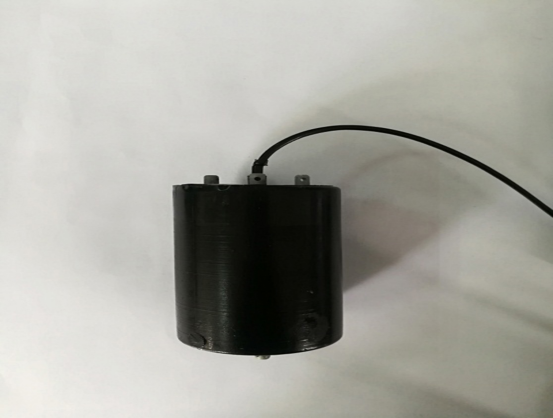

2. Kalibracija vektorskih hidrofona u dubokoj vodi, najveća radna dubina može doseći 3000 m, što se može koristiti za elemente linearnog niza punjene uljem

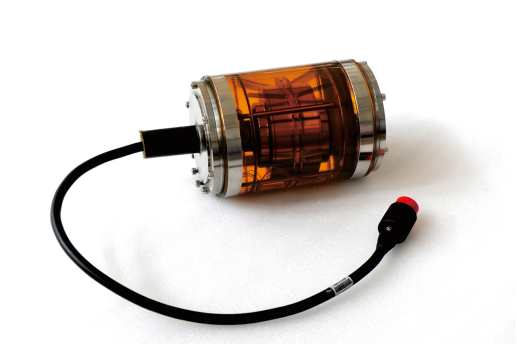

3. Najviši odziv emisije složenog sferičnog akustičnog pretvornika može doseći 156 dB, a najviša razina izvora zvuka može doseći 202 dB, što je više od 6 dB više od običnih sfernih pretvornika iste veličine.





~!phoenix_var248!~

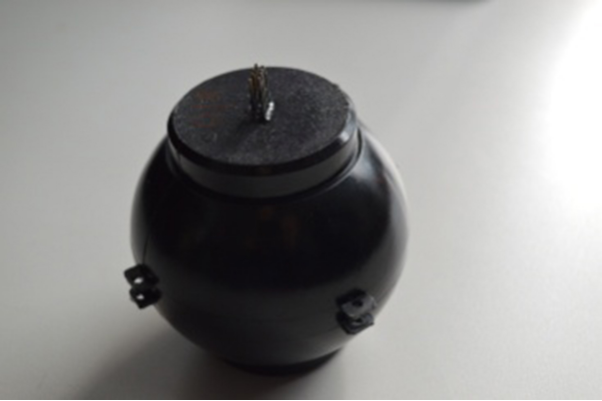

U usporedbi s piezoelektričnim keramičkim pretvornicima, veličina PIN-PMN-PT monokristalne odašiljačke pretvornice smanjena je za više od 1/3, razina odziva odašiljačkog napona je 2~10dB viša, propusnost impedancije je oko dva puta veća, a propusnost od -3dB je oko dva puta veća. Times; prijemna osjetljivost je 3~5dB veća. Monokristalni vektorski hidrofon ima nizak vlastiti šum kretanja, a osjetljivost je 4~6dB veća od piezoelektričnog vektorskog hidrofona iste veličine.









 5.Vektorski hidrofon fiksne instalacije

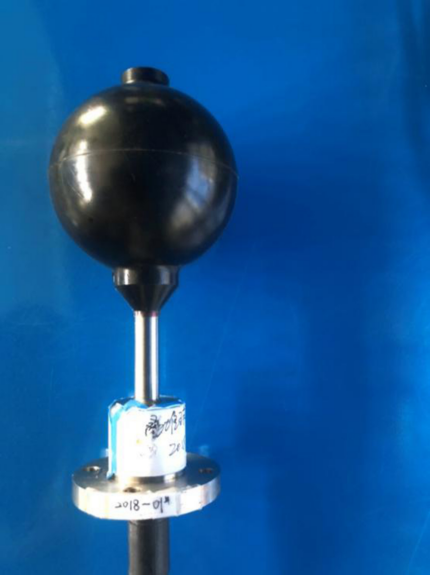

Koristeći središnji stup kao fiksnu bazu, radni način keramičkog smicanja, radni frekvencijski pojas je 100-5000Hz, instalacija je jednostavna, performanse su stabilne i može zamijeniti većinu vektorskih hidrofona instaliranih na različitim platformama.

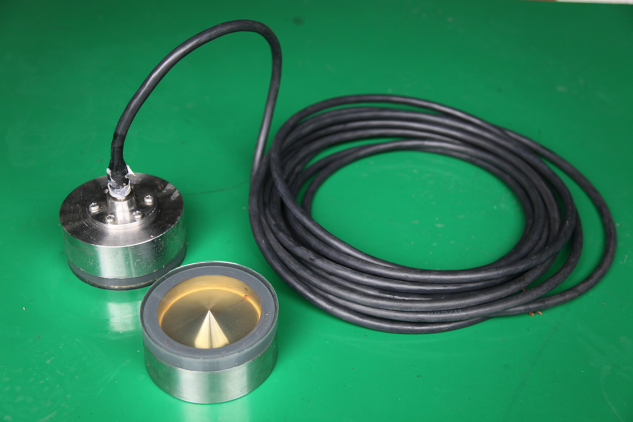

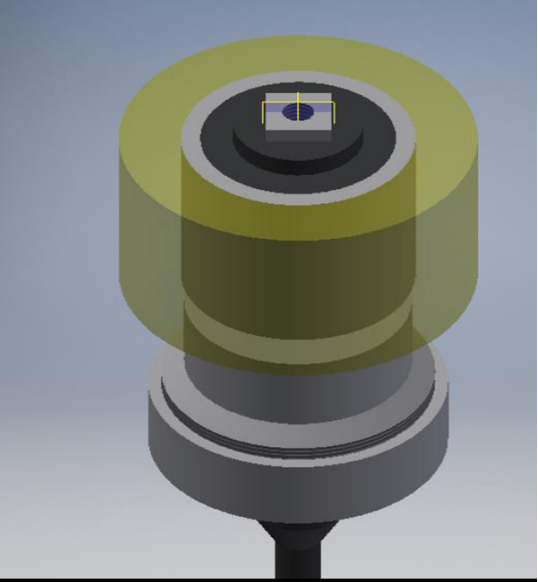

Reflektor u obliku stošca koristi se za reflektiranje obodno zračenih zvučnih valova toroidalnog pretvarača na krajnju površinu za rad, a relativno stabilno akustično zračenje snopa može se realizirati na krajnjoj površini.
