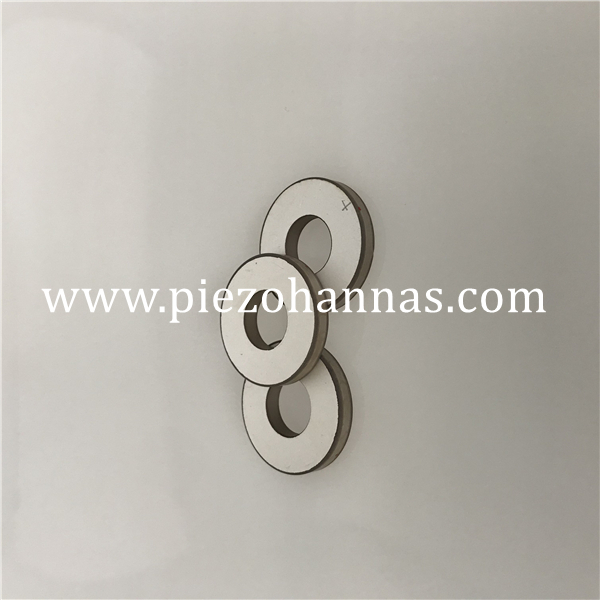

टोनपिल्स ट्रांसड्यूसर के लिए Pzt5H सामग्री पीजो रिंग पीजोइलेक्ट्रिक ट्रांसड्यूसर

            टोनपिल्स ट्रांसड्यूसर के लिए Pzt5H सामग्री पीजो रिंग पीजोइलेक्ट्रिक ट्रांसड्यूसर

1.उत्पाद वर्णन:

आयाम: OD50mm xID17mm x थी5mm
सामग्री: PZT-5H
अनुप्रयोग: टोनपिल्स ट्रांसड्यूसर

2. टन पिल्स ट्रांसड्यूसर अनुप्रयोग:

टोनपिल्ज़ (ध्वनि मशरूम) पीज़ोइलेक्ट्रिक ट्रांसड्यूसर अपेक्षाकृत कम आवृत्ति, उच्च शक्ति ध्वनि उत्सर्जन के लिए एक ट्रांसड्यूसर है। ट्रांसड्यूसर में पीज़ोसेरेमिक रिंग्स होती हैं जो बड़े सिरों के बीच खड़ी होती हैं और एक केंद्रीय बोल्ट द्वारा पूर्व-तनावग्रस्त होती हैं। पूंछ और सिर का द्रव्यमान डिवाइस की अनुनाद आवृत्ति को कम करता है।

इस मॉडल में जब बोल्ट पूर्व-तनावग्रस्त नहीं होता है तो ट्रांसड्यूसर की आवृत्ति प्रतिक्रिया का अध्ययन किया जाता है। अध्ययन के लिए ध्वनिकी मॉड्यूल के ध्वनिक-पीजोइलेक्ट्रिक इंटरेक्शन, फ़्रीक्वेंसी डोमेन इंटरफ़ेस का उपयोग किया जाता है। इस इंटरफ़ेस में इस प्रणाली (ध्वनिक-संरचना और विद्युत-संरचना) को मॉडल करने के लिए आवश्यक सभी पूर्वनिर्धारित मल्टीफ़िज़िक्स कपलिंग हैं।

मॉडल डिवाइस में विरूपण और तनाव, विकिरणित दबाव क्षेत्र और ध्वनि दबाव स्तर, साथ ही स्थानिक दूर-क्षेत्र संवेदनशीलता, ट्रांसड्यूसर के ट्रांसमिटिंग वोल्टेज प्रतिक्रिया (टीवीआर) वक्र और ध्वनि किरण की दिशा सूचकांक (डीआई) को निर्धारित करता है।

2. पीजो रिंग के कुछ मानक आकार

बाहरी व्यास: 5.0 - 100 मिमी
आंतरिक व्यास: (2.0 - 35 मिमी)
मोटाई: (0.2 - 15 मिमी)



आयाम(मिमी)	क्षमता सी(पीएफ)	कमजोर क्षेत्र  अपव्यय n टीजीδ(12वी)	मजबूत उग्र अपव्यय टीजीδ(400v)		रेडियल फ्रीक्वेंसी  Fr(KHz)	अनुनादप्रतिबाधा Zm(Ω)	मोटी  आवृत्ति  फ़ुट(KHz)	युग्मन  मापांक  क्र(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0.5%	≤ 1.0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0.5%	≤ 1.0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0.5%	≤ 1.0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0.5%	≤ 1.0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0.5%	≤ 1.0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0.5%	≤ 1.0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0.5%	≤ 1.0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1.0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0.5%	≤ 1.0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12.5%	≤0.3	≤ 1.0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12.5%	≤0.3	≤ 1.0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0.5%	≤ 1.0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0.5%	≤ 1.0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0.5%	≤ 1.0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0.5%	≤ 1.0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0.5%	≤ 1.0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12.5%	≤0.3	≤ 1.0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12.5%	≤0.3	≤ 1.0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12.5%	≤0.3	≤ 1.0%	25.3		≤15		≥45

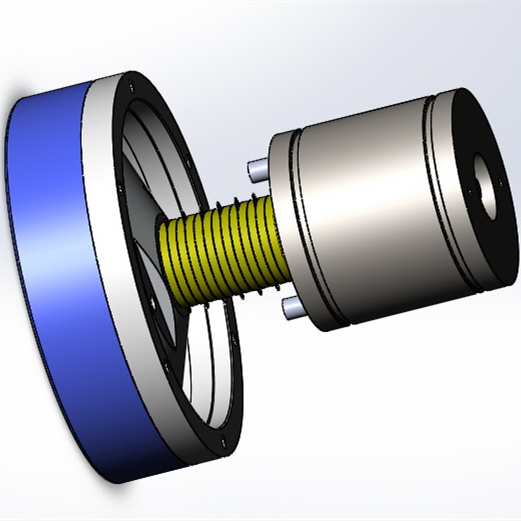

अनुप्रयोग छवि:
