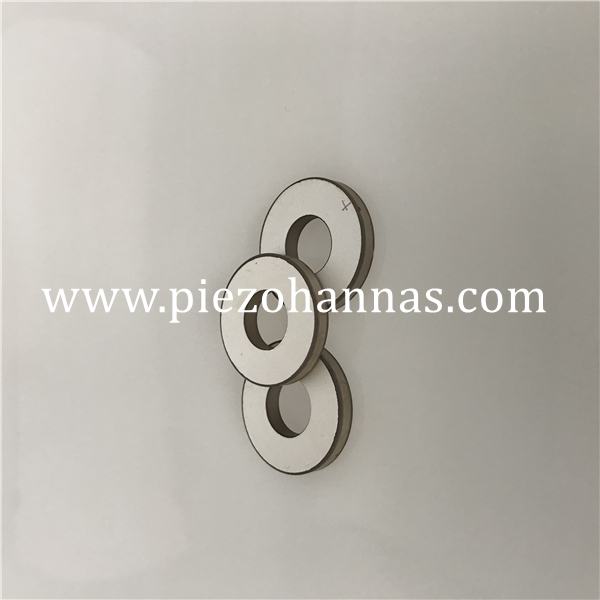

Trasduttore piezoelettrico ad anello piezoelettrico in materiale Pzt5H per trasduttore tonpils

            Trasduttore piezoelettrico ad anello piezoelettrico in materiale Pzt5H per trasduttore tonpils

1.Descrizione del prodotto:

Dimensioni: OD50mm xID17mm x Thi5mm
Materiale: PZT-5H
Applicazione: Trasduttore Tonpils

Applicazione del trasduttore 2.Ton pils :

Il trasduttore piezoelettrico tonpilz (fungo sonoro) è un trasduttore per l'emissione sonora a frequenza relativamente bassa e ad alta potenza. Il trasduttore è costituito da anelli piezoceramici impilati tra estremità massicce e precompressi da un bullone centrale. La massa della coda e della testa abbassano la frequenza di risonanza del dispositivo.

In questo modello viene studiata la risposta in frequenza del trasduttore quando il bullone non è precaricato. Per lo studio viene utilizzata l'interazione acustico-piezoelettrica, interfaccia nel dominio della frequenza del modulo acustico. Questa interfaccia ha tutti gli accoppiamenti multifisici predefiniti necessari per modellare questo sistema (struttura acustica e struttura elettrica).

Il modello determina la deformazione e le sollecitazioni nel dispositivo, il campo di pressione irradiato e il livello di pressione sonora, nonché la sensibilità spaziale del campo lontano, la curva di risposta alla tensione di trasmissione (TVR) del trasduttore e l'indice di direttività (DI) del raggio sonoro.

2. Alcune dimensioni standard dell'anello piezoelettrico

Diametro esterno: 5,0 - 100 mm
Diametro interno: (2,0 - 35 mm)
Spessore: (0,2 - 15 mm)



Dimensione (millimetro)	Capacità C(pF)	del campo debole  Dissipazione n Tgδ(12v)	forte Dissipazione Tgδ(400v)		Frequenza radiale  Fr(KHz)	Impedenza di risonanza Zm(Ω)	spessa  Frequenza  Ft(KHz)	Accoppiamento  Modulo  Kr(%)
Φ 10ｘ Φ 5ｘ2	240± 10%	≤ 0,5%	≤ 1,0%	153± 5%		≤15	1020	≥45
Φ 16ｘ Φ 8ｘ4	340± 10%	≤ 0,5%	≤ 1,0%	95.8± 5%		≤20	512	≥45
Φ 25ｘ Φ 10ｘ4	935± 10%	≤ 0,5%	≤ 1,0%	65.5± 5%		≤15	512	≥45
Φ 30ｘ Φ 10ｘ5	1150± 10%	≤ 0,5%	≤ 1,0%	58.4± 5%		≤15	410	≥45
Φ 32ｘ Φ 15ｘ5	1080± 10%	≤ 0,5%	≤ 1,0%	49.2± 5%		≤15	410	≥45
Φ 35ｘ Φ 15ｘ5	1430± 10%	≤ 0,5%	≤ 1,0%	45.5± 5%		≤15	410	≥45
Φ 38ｘ Φ 15ｘ5	1750± 10%	≤ 0,5%	≤ 1,0%	43.4± 5%		≤15	410	≥46
Φ40×Φ12×5	2070±12 .5%	≤0. 5%	≤ 1,0%	45.9		≤15		≥46
Φ 40ｘ Φ 15ｘ5	1970± 10%	≤ 0,5%	≤ 1,0%	42.8± 5%		≤15	410	≥45
Φ40×Φ20×5	1700±12,5%	≤0,3	≤ 1,0%	37.9		≤15		≥45
Φ 40×Φ 17×6	1555±12,5%	≤0,3	≤ 1,0%	40.5		≤15		≥45
Φ 42ｘ Φ 15ｘ5	2200± 10%	≤ 0,5%	≤ 1,0%	40± 5%		≤15	410	≥45
Φ 42ｘ Φ 17ｘ5	2110± 10%	≤ 0,5%	≤ 1,0%	38.8± 5%		≤15	410	≥45
Φ 45ｘ Φ 15ｘ5	2580± 10%	≤ 0,5%	≤ 1,0%	38.1± 5%		≤15	410	≥46
Φ 50ｘ Φ 17ｘ5	3160± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	410	≥45
Φ 50ｘ Φ 17ｘ6	2430± 10%	≤ 0,5%	≤ 1,0%	34.8± 5%		≤15	315	≥45
Φ50×Φ20×6	2490±12,5%	≤0,3	≤ 1,0%	33.2		≤15		≥45
Φ50×Φ27×6	2100±12,5%	≤0,3	≤ 1,0%	29.3		≤15		≥45
Φ60×Φ30×10	1922±12,5%	≤0,3	≤ 1,0%	25.3		≤15		≥45



Immagine dell'applicazione:
