पीज़ोहन्नास

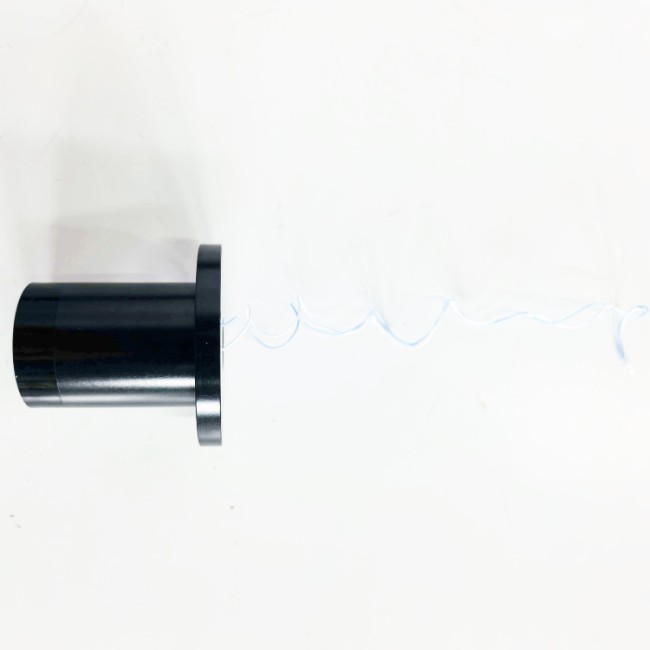

पानी के अंदर सोनार के लिए 40kHz बेलनाकार संचार ट्रांसड्यूसर
माप सामग्री:
चालकता और संवेदनशीलता पैरामीटर:
ट्रांसड्यूसर की चालकता और संवेदनशीलता मापदंडों को मापना।
वोल्टेज प्रतिक्रिया संचारित करना:
30kHz-50kHz फ़्रीक्वेंसी बैंड के भीतर ट्रांसड्यूसर की ट्रांसमिटिंग वोल्टेज प्रतिक्रिया को मापना; प्रतिक्रिया 40kHz पर 140dB से कम नहीं होनी चाहिए।
ऊर्ध्वाधर दिशा: 40kHz पर ऊर्ध्वाधर दिशा कोण (46.6±5)° है।
हाइड्रोस्टैटिक दबाव: 1 एमपीए।
मापन डेटा

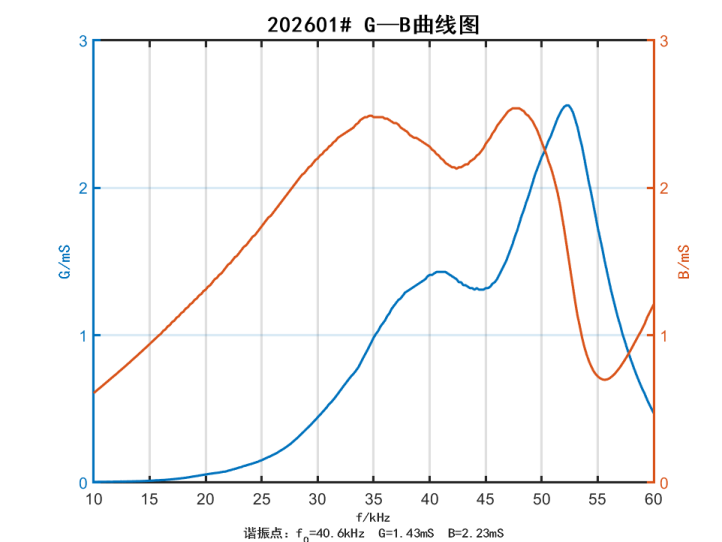

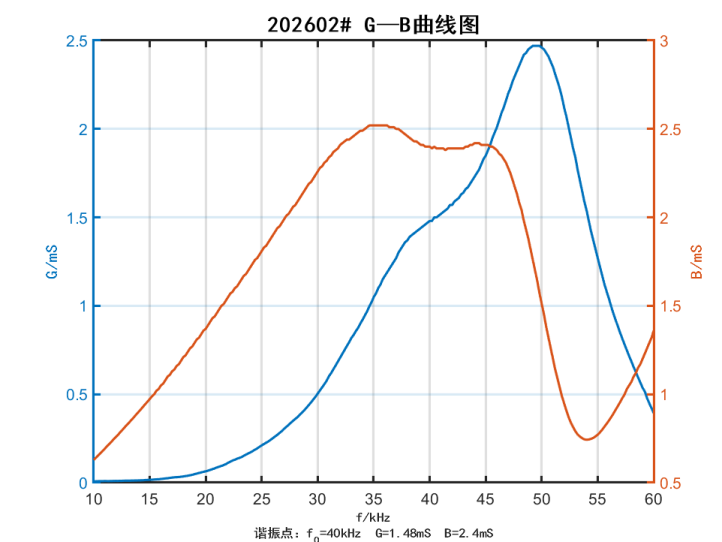

चालकता और संवेदनशीलता पैरामीटर
202601# |
202602# |
||||
एफ/केएचजेड |
जी/एमएस |
बी/एमएस |
एफ/केएचजेड |
जी/एमएस |
बी/एमएस |
30 |
0.44 |
2.20 |
30 |
0.50 |
2.26 |
32 |
0.62 |
2.35 |
32 |
0.71 |
2.41 |
34 |
0.84 |
2.47 |
34 |
0.92 |
2.49 |
36 |
1.10 |
2.47 |
36 |
1.17 |
2.52 |
38 |
1.30 |
2.38 |
38 |
1.37 |
2.46 |
40 |
1.41 |
2.28 |
40 |
1.48 |
2.40 |
42 |
1.40 |
2.14 |
42 |
1.57 |
2.39 |
44 |
1.31 |
2.20 |
44 |
1.73 |
2.42 |
46 |
1.38 |
2.42 |
46 |
2.01 |
2.38 |
48 |
1.76 |
2.54 |
48 |
2.36 |
2.08 |
50 |
2.21 |
2.31 |
50 |
2.46 |
1.51 |
एफ/केएचजेड |
202601# |
202602# |
30 |
143.3 |
143.8 |
32 |
145.7 |
145.8 |
34 |
147.3 |
146.6 |
36 |
148.9 |
148.5 |
38 |
149.2 |
149.0 |
40 |
150.3 |
150.0 |
42 |
151.0 |
150.2 |
44 |
150.5 |
149.7 |
46 |
150.2 |
148.5 |
48 |
150.9 |
149.0 |
50 |
151.3 |
149.5 |

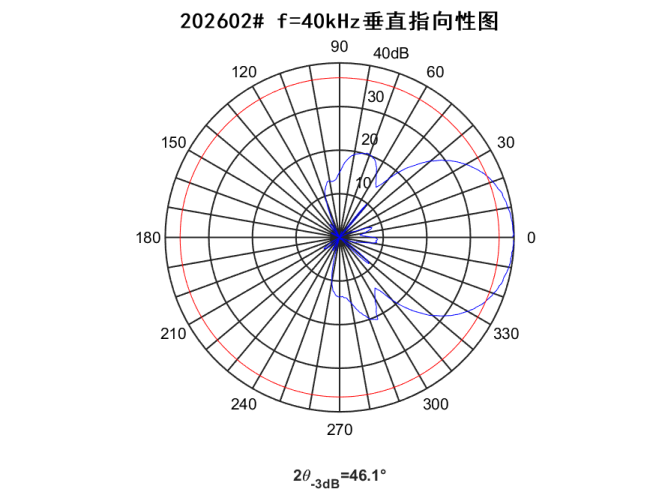

ऊर्ध्वाधर दिशा
हाइड्रोस्टैटिक दबाव परीक्षण
3MPa/0.5h, 0MPa/0.25h, और 3MPa/0.5h के हाइड्रोस्टैटिक दबाव परीक्षणों के बाद, दोनों ट्रांसड्यूसर के सकारात्मक और नकारात्मक इलेक्ट्रोड के बीच इन्सुलेशन प्रतिरोध 200MΩ से अधिक था।
माप परिणाम: दोनों ट्रांसड्यूसर तकनीकी विशिष्टताओं को पूरा करते हैं।
