तरल स्तर माप के लिए 40 किलोहर्ट्ज़ लंबी दूरी का अल्ट्रासोनिक सेंसर

   तरल स्तर माप के लिए 40 किलोहर्ट्ज़ लंबी दूरी का अल्ट्रासोनिक सेंसर

अनुप्रयोग:

सतह पर माउंट, 4 मीटर तक की रेंज विश्वसनीय लंबी दूरी का पता लगाने में सक्षम बनाती है।

दूरी, तरल स्तर, स्तर माप, धारणा, टकराव-रोधी क्षेत्र के लिए उपयुक्त उच्च सुरक्षा स्तर का उपयोग बाहर किया जा सकता है।

पैरामीटर्स：

अल्ट्रासोनिक सेंसर	तकनीकी डाटा
सामान्य विशिष्टताएँ
दूरी का एहसास	400…10000 मिमी
समायोजन रेंज	400…10000 मिमी
अनुपयोगी क्षेत्र	0…400मिमी
मानक लक्ष्य प्लेट	100मिमी×100मिमी
ट्रांसड्यूसर आवृत्ति के बारे में	40 किलोहर्ट्ज़
प्रतिक्रिया विलंब के बारे में	150ms
संकेतक/संचालन साधन
एलईडी पीला	ठोस: कोई एलईडी फ़्लैश नहीं :
एलईडी लाल	चमकती:
विद्युत विशिष्टताएँ
ऑपरेटिंग वोल्टेज यू बी	10...30VDC रिपल10%ss 13…30VDC(एनालॉग आउटपुट 0-10V)
नो-लोड सप्लाई करंट	≤30mA
उत्पादन
उत्पादन का प्रकार	1 एनालॉग आउटपुट 4---20mA
संकल्प
विशेषता वक्र का विचलन	पूर्ण पैमाने पर मूल्य का ±1%
सटीकता दोहराएँ	पूर्ण पैमाने पर मूल्य का ±0.1%
भार प्रतिबाधा	>1k ओम
अधिकतम स्विचिंग करंट	200 एमए
तापमान का प्रभाव	पूर्ण पैमाने पर मूल्य का ±1.5%
परिवेश की स्थिति
परिवेश का तापमान	-25…70℃
भंडारण तापमान	-40…85℃
यांत्रिक विशिष्टताएँ
सुरक्षा ग्रेड	आईपी68

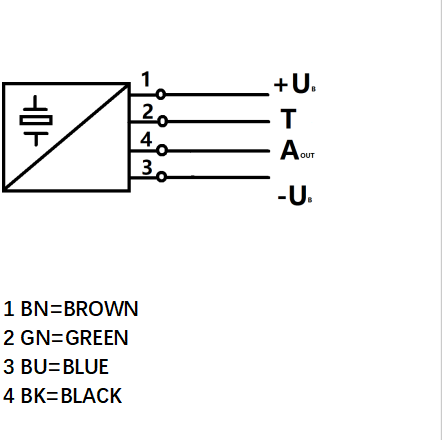

संबंध	पीवीसी केबल, 4-केबल
सामग्री
आवास	पीबीटी या एफआरपी
ट्रांसड्यूसर	एपॉक्सी राल/खोखले कांच का गोला मिश्रण; पॉलीयुरेथेन फोम
वज़न	280 ग्राम
मानकों एवं निर्देशों का अनुपालन
मानक अनुरूपता	एन 60947-5-2:2007

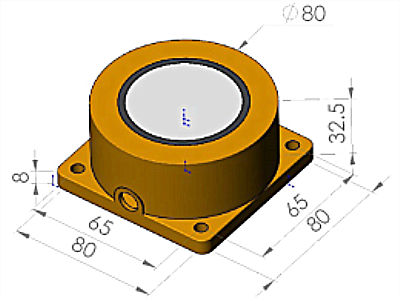

आयाम:

मूल्यांकन सीमा का समायोजन

अल्ट्रासोनिक सेंसर में दो सिखाने योग्य मूल्यांकन सीमाओं के साथ एक एनालॉग आउटपुट की सुविधा है। इन्हें आपूर्ति लागू करके सेट किया जाता है

वोल्टेज -यू _बी  या +यू _{बी ।}  टीच-इन इनपुट पर आपूर्ति वोल्टेज को कम से कम 1 सेकंड के लिए TEACH-IN इनपुट पर लागू किया जाना चाहिए।

इंगित करें कि क्या सेंसर ने TEACH-IN प्रक्रिया के दौरान लक्ष्य को पहचान लिया है। निचली मूल्यांकन सीमा A1 सिखाई जाती है

-यू _{बी के साथ} , ए2 +यू _{बी के साथ}.

दो अलग-अलग आउटपुट फ़ंक्शन सेट किए जा सकते हैं:

1. वस्तु से बढ़ती दूरी (बढ़ती रैंप) के साथ एनालॉग मान बढ़ता है

2. एनालॉग मान वस्तु से बढ़ती दूरी (गिरती रैंप) के साथ गिरता है

मूल्यांकन सीमाएँ केवल पहले 5 मिनट के भीतर ही निर्दिष्ट की जा सकती हैं

पावर ऑन। बाद में मूल्यांकन सीमा को संशोधित करने के लिए,

उपयोगकर्ता नए पावर ऑन के बाद ही वांछित मान निर्दिष्ट कर सकता है।



टीच-इन राइजिंग रैंप (A2 > A1)

- वस्तु को निचली मूल्यांकन सीमा पर रखें

- TEACH-IN निचली सीमा A1 के साथ - U _B

- वस्तु को ऊपरी मूल्यांकन सीमा पर रखें

- टीच-इन ऊपरी सीमा A2 + U _{B के साथ}



टीच-इन फॉलिंग रैंप (A1 > A2):

- वस्तु को निचली मूल्यांकन सीमा पर रखें

- टीच-इन निचली सीमा A2 + U _{B के साथ}

- वस्तु को ऊपरी मूल्यांकन सीमा पर रखें

- टीच-इन ऊपरी सीमा ए1 - यू _{बी के साथ}



डिफ़ॉल्ट सेटिंग

A1: अनुपयोगी क्षेत्र

A2: नाममात्र संवेदन सीमा

ऑपरेशन का तरीका: बढ़ती रैंप



एलईडी डिस्प्ले (एसआर80 सीरीज बिना एलईडी)

ऑपरेटिंग मोड पर निर्भरता में प्रदर्शित होता है	लाल एलईडी	नीली एलईडी
टीच-इन मूल्यांकन सीमा वस्तु का पता चला कोई वस्तु नहीं मिली वस्तु अनिश्चित (TEACH-IN अमान्य)	बंद बंद चमक	पर बंद बंद
सामान्य मोड (मूल्यांकन सीमा)	बंद	पर
गलती	पर	पिछली स्थिति
