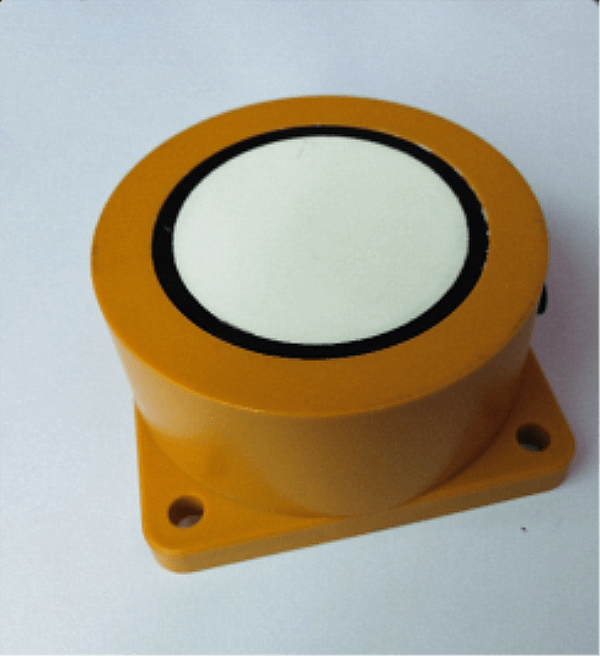

Penderia Ultrasonik Jarak Jauh 40Khz untuk Pengukuran Tahap Cecair

   Penderia Ultrasonik Jarak Jauh 40Khz untuk Pengukuran Tahap Cecair

Permohonan:

Surface -mount , Julat sehingga 4m membolehkan pengesanan jarak jauh yang boleh dipercayai.

Sesuai untuk jarak, paras cecair, pengukuran aras, persepsi, medan anti-perlanggaran tahap perlindungan tinggi boleh digunakan di luar rumah.

Parameter：

Penderia ultrasonik	Data teknikal
Spesifikasi Umum
Mengesan jarak	400…10000mm
Julat pelarasan	400…10000mm
Kawasan yang tidak boleh digunakan	0…400mm
Plat sasaran standard	100mm×100mm
Frekuensi transduser Mengenai	40 kHz
Kelewatan respons Mengenai	150ms
Penunjuk/Cara operasi
LED kuning	pepejal: TIADA denyar LED :
LED merah	berkelip:
Spesifikasi elektrik
Voltan kendalian U B	10…30VDC riak10%ss 13…30VDC(Output analog 0-10V)
Arus bekalan tanpa beban	≤30mA
Output
Jenis keluaran	1 keluaran analog 4---20mA
Resolusi
Sisihan ciri lengkung	±1% daripada nilai skala penuh
Ulang ketepatan	±0.1% daripada nilai skala penuh
Impedans beban	>1k Ohm
Arus pensuisan maksimum	200 mA
Pengaruh suhu	±1.5% daripada nilai skala penuh
Keadaan persekitaran
Suhu persekitaran	-25…70 ℃
Suhu penyimpanan	-40…85 ℃
Spesifikasi mekanikal
Gred perlindungan	IP68
Sambungan	Kabel PVC, 4-kabel
bahan
Perumahan	PBT ATAU FRP
Transduser	resin epoksi/ sfera kaca berongga ; campuran Buih poliuretana
Berat badan	280g
Pematuhan dengan piawaian dan Arahan
Keakuran standard	EN 60947-5-2:2007

Dimensi:

Melaraskan had penilaian

Penderia ultrasonik mempunyai output analog dengan dua had penilaian yang boleh diajar. Ini ditetapkan dengan menggunakan bekalan

voltan -U _B  atau +U _B  kepada input TEACH-IN. Voltan bekalan mesti digunakan pada input TEACH-IN sekurang-kurangnya 1 saat.

nyatakan sama ada penderia telah mengecam sasaran semasa prosedur TEACH-IN. Had penilaian rendah A1 diajar

dengan -U _B , A2 dengan +U _B.

Dua fungsi output yang berbeza boleh ditetapkan:

1. Nilai analog meningkat dengan peningkatan jarak ke objek (tanjakan meningkat)

2. Nilai analog jatuh dengan jarak yang semakin meningkat ke objek (tanjakan jatuh)

Had penilaian hanya boleh ditentukan dalam masa 5 minit pertama selepas itu

Hidupkan kuasa. Untuk mengubah suai had penilaian kemudian,

pengguna boleh menentukan nilai yang diingini hanya selepas Power On baharu.



Tanjakan naik TEACH-IN (A2 > A1)

- Letakkan objek pada had penilaian yang lebih rendah

- TEACH-IN had bawah A1 dengan - U _B

- Kedudukan objek pada had penilaian atas

- TEACH-IN had atas A2 dengan + U _B



AJAR-IN tanjakan jatuh (A1 > A2):

- Letakkan objek pada had penilaian yang lebih rendah

- TEACH-IN had bawah A2 dengan + U _B

- Kedudukan objek pada had penilaian atas

- TEACH-IN had atas A1 dengan - U _B



Tetapan lalai

A1: kawasan yang tidak boleh digunakan

A2: julat penderiaan nominal

Mod operasi: tanjakan naik



Paparan LED (siri SR80 tanpa led)

Memaparkan bergantung pada mod pengendalian	LED merah	LED biru
Had penilaian TEACH-IN Objek dikesan Tiada objek dikesan Objek tidak pasti (TEACH-IN tidak sah)	dimatikan dimatikan berkelip-kelip	hidup dimatikan dimatikan
Mod biasa (julat penilaian)	dimatikan	pada
Kesalahan	pada	keadaan sebelumnya
