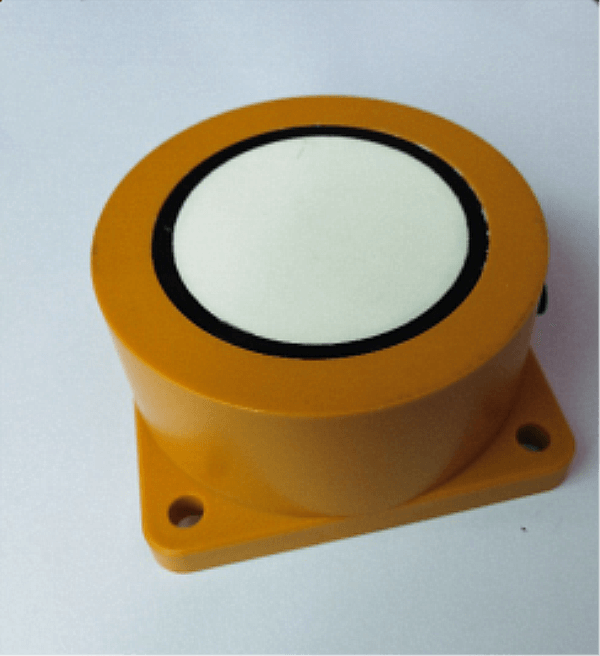

Sensore ad ultrasuoni a lungo raggio da 40 Khz per la misurazione del livello di liquidi

   Sensore ad ultrasuoni a lungo raggio da 40 Khz per la misurazione del livello di liquidi

Applicazioni:

Il montaggio superficiale, la portata fino a 4 m consente un rilevamento affidabile a lungo raggio.

Adatto per distanza, livello di liquidi, misurazione di livello, percezione, campo anticollisione ad alto livello di protezione può essere utilizzato all'aperto.

Parametri:

Sensore ad ultrasuoni	Dati tecnici
Specifiche generali
Distanza di rilevamento	400…10000mm
Intervallo di regolazione	400…10000mm
Zona inutilizzabile	0…400 mm
Piastra segnale standard	100 mm×100 mm
Frequenza del trasduttore Informazioni	40 chilocicli
Ritardo nella risposta Informazioni	150 ms
Indicatori/Mezzi operativi
LED giallo	fisso: NESSUN LED lampeggiante :
LED rosso	lampeggiante:
Specifiche elettriche
Tensione operativa U B	Ondulazione 10…30 V CC 10% ss 13…30 V CC (uscita analogica 0-10 V)
Corrente di alimentazione a vuoto	≤30mA
Produzione
Tipo di uscita	1 uscita analogica 4---20mA
Risoluzione
Deviazione della curva caratteristica	±1% del valore di fondo scala
Precisione di ripetizione	±0,1% del valore di fondo scala
Impedenza di carico	>1kOhm
Corrente di commutazione massima	200mA
Influenza della temperatura	±1,5% del valore di fondo scala
Condizioni ambientali
Temperatura ambiente	-25…70℃
Temperatura di conservazione	-40…85℃
Specifiche meccaniche
Grado di protezione	IP68
Connessione	Cavo in PVC, 4 cavi
Materiale
Alloggiamento	PBT O FRP
Trasduttore	resina epossidica/sfera cava di vetro ; miscela Schiuma di poliuretano
Peso	280 g
Conformità a norme e Direttive
Conformità alla norma	EN 60947-5-2:2007

Dimensione:

Adeguamento dei limiti di valutazione

Il sensore a ultrasuoni dispone di un'uscita analogica con due limiti di valutazione impostabili. Questi vengono impostati applicando la fornitura

tensione -U _B  o +U _B  all'ingresso TEACH-IN. La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 s.

indicare se il sensore ha riconosciuto il target durante la procedura di TEACH-IN. Viene appreso il limite di valutazione inferiore A1

con -U _B , A2 con +U _B.

È possibile impostare due diverse funzioni di uscita:

1. Il valore analogico aumenta con l'aumentare della distanza dall'oggetto (rampa ascendente)

2. Il valore analogico diminuisce con l'aumentare della distanza dall'oggetto (rampa di discesa)

I limiti di valutazione possono essere specificati solo entro i primi 5 minuti successivi

Accendere. Per modificare successivamente i limiti di valutazione,

l'utente potrà specificare i valori desiderati solo dopo una nuova accensione.



TEACH-IN rampa di salita (A2 > A1)

- Posizionare l'oggetto al limite di valutazione inferiore

- TEACH-IN limite inferiore A1 con - U _B

- Posizionare l'oggetto al limite di valutazione superiore

- TEACH-IN limite superiore A2 con + U _B



TEACH-IN rampa di discesa (A1 > A2):

- Posizionare l'oggetto al limite di valutazione inferiore

- TEACH-IN limite inferiore A2 con + U _B

- Posizionare l'oggetto al limite di valutazione superiore

- TEACH-IN limite superiore A1 con - U _B



Impostazione predefinita

A1: zona inagibile

A2: campo di rilevamento nominale

Modalità di funzionamento: rampa ascendente



Display a LED (serie SR80 senza led)

Visualizzazioni in base alla modalità operativa	LED rosso	LED blu
Limite di valutazione TEACH-IN Oggetto rilevato Nessun oggetto rilevato Oggetto incerto (TEACH-IN non valido)	spento spento lampeggia	SU spento spento
Modalità normale (intervallo di valutazione)	spento	SU
Colpa	SU	stato precedente
