Struchtúr trasducer ultrasonaic

Is gléas é trasducer ultrasonaic a tharchuireann agus a fhaigheann tonnta ultrasonaic le linn tástála ultrasonaic. Bíonn tionchar díreach ag feidhmíocht an taiscéalaithe ar shaintréithe na toinne ultrasonaic agus ar fheidhmíocht braite na toinne ultrasonaic. Tá an braiteoir trasducer ultrasonaic i dtástáil ultrasonaic is trasducer a úsáideann éifeacht piezoelectric an ábhair chun fuinneamh leictreach agus fuaimiúil a thiontú. úsáidtear Is í an eochair-chomhpháirt sa tóireadóir ná an sliseog. Is leathán criostail nó polycrystalline amháin é an wafer le héifeacht piezoelectric. Is é an fheidhm atá aige ná fuinneamh leictreach agus fuinneamh fuaimiúil a thiontú dá chéile.

struchtúr:

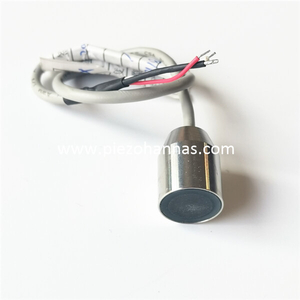

Tóg an trasducer ultrasonaic piezoelectric mar shampla, tá sé comhdhéanta go príomha de wafer piezoelectric, bloc damping, cábla, cónascaire, scannán cosanta, bhlaosc, ding claonta.

Wafer piezoelectric: Tarchuir agus faigh tonnta ultrasonaic le héifeacht piezoelectric. Cruthanna agus ábhair éagsúla;

Bloc damping: Is féidir leis creathadh an sliseog a mhaolú. Ionsú an tonn ultrasonaic a astaíonn an sliseog ar a dhroim;

Scannán cosanta: an ciseal wafer agus leictreoid a chosaint ó bheith caite, feabhas a chur ar an cúpláil idir an probe agus an píosa tástála;

Wedge: Déan an braiteoir trasduchtóir ultrasonaic tonn ultrasonaic teagmhais obliquely ar an dromchla braite, ionas nach mbeidh an tonn ultrasonaic léirithe arís agus arís eile ar ais chuig an wafer.

Cad é ról an taiscéalaí ultrasonaic

Príomhról an taiscéalaithe ultrasonaic:

Is é ceann amháin na tonnta fuaime ar ais a thiontú go bíoga leictreacha;

Is é an dara ceann ná treo iomadú na dtonnta ultrasonaic a rialú trasducer ultrasonaic tíotáiniam  agus an leibhéal tiúchan fuinnimh. Nuair a athraítear uillinn teagmhais an trasducer ultrasonaic nó nuair a athraítear uillinn idirleathadh na dtonnta ultrasonaic, is féidir príomhfhuinneamh na dtonnta fuaime a instealladh isteach sa mheán ag uillinneacha éagsúla nó is féidir treoshuíomh na dtonnta fuaime a athrú chun an réiteach a fheabhsú. ;

Is é an tríú ná an comhshó tonnform a bhaint amach;

Is é an ceathrú cuid an minicíocht oibre a rialú, atá oiriúnach do dhálaí oibre éagsúla.
