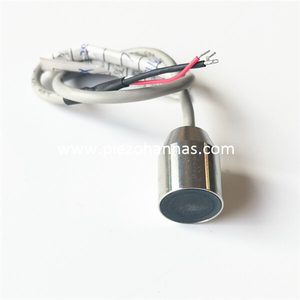

ساختار مبدل اولتراسونیک

مبدل اولتراسونیک دستگاهی است که امواج مافوق صوت را طی آزمایش اولتراسونیک ارسال و دریافت می کند. عملکرد پروب مستقیماً بر ویژگی های موج اولتراسونیک و عملکرد تشخیص موج اولتراسونیک تأثیر می گذارد. را سنسور مبدل اولتراسونیک در تست اولتراسونیک استفاده می شود مبدلی است که از اثر پیزوالکتریک مواد برای تبدیل انرژی الکتریکی و صوتی استفاده می کند. جزء کلیدی در پروب ویفر است. ویفر یک ورق تک کریستالی یا پلی کریستالی با اثر پیزوالکتریک است. وظیفه آن تبدیل انرژی الکتریکی و انرژی صوتی به یکدیگر است.

ساختار:

را بگیرید مبدل اولتراسونیک پیزوالکتریک به عنوان مثال، عمدتا از ویفر پیزوالکتریک، بلوک میرایی، کابل، رابط، فیلم محافظ، پوسته، گوه شیبدار تشکیل شده است.

ویفر پیزوالکتریک: امواج اولتراسونیک را با اثر پیزوالکتریک ارسال و دریافت می کند. اشکال و مواد مختلف؛

بلوک میرایی: می تواند لرزش ویفر را خنثی کند. موج اولتراسونیک ساطع شده از ویفر را به پشت خود جذب کنید.

فیلم محافظ: لایه ویفر و الکترود را از ساییدگی محافظت می کند، اتصال بین پروب و قطعه آزمایش را بهبود می بخشد.

گوه: حسگر مبدل اولتراسونیک موج اولتراسونیک را به صورت اریب روی سطح تشخیص قرار دهید، به طوری که موج اولتراسونیک چندین بار منعکس شده دیگر به ویفر برنگردد.

نقش پروب اولتراسونیک چیست؟

نقش اصلی پروب اولتراسونیک:

یکی تبدیل امواج صوتی برگشتی به پالس های الکتریکی است.

دوم کنترل جهت انتشار امواج اولتراسونیک است مبدل اولتراسونیک با قرار دادن تیتانیوم  و درجه غلظت انرژی. هنگامی که زاویه برخورد مبدل اولتراسونیک تغییر می کند یا زاویه انتشار امواج اولتراسونیک تغییر می کند، انرژی اصلی امواج صوتی را می توان در زوایای مختلف به محیط تزریق کرد یا جهت گیری امواج صوتی را تغییر داد تا وضوح را بهبود بخشد. ;

سوم این است که تبدیل شکل موج را درک کنید.

چهارم کنترل فرکانس کاری است که برای شرایط کاری مختلف مناسب است.
