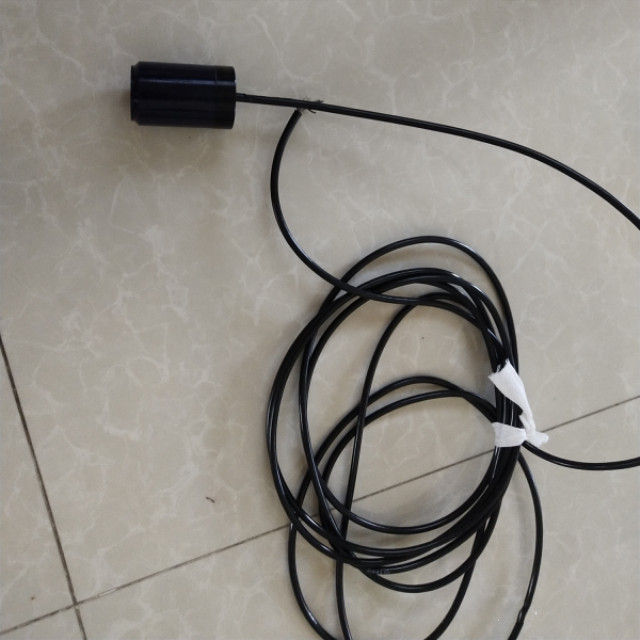

Trasduchtóir Fuaimiúil Faoi Uisce Sorcóireach 30khz le haghaidh Cumarsáid Faoi Uisce

Trasduchtóir Fuaimiúil Faoi Uisce Sorcóireach 30khz le haghaidh Cumarsáid Faoi Uisce



Paraiméadair Theicniúla:

Cineál	Paraiméadair
Múnla	YH- T300
minicíocht athshondach	30kHz
raon minicíochta oibre	20kHz-40kHz
treoshuíomh cothrománach	omnidirectional ±2dB
treoshuíomh ingearach	Cineál leathsféar
Impedance ag an bpointe athshondais	1500Ω
Uaschumhacht leictreach a ionchur	réimeas cuisle 200W
Doimhneacht oibre	500M
bunábhair	cóimhiotal alúmanaim PVC
Múnla cábla	Trastomhas 5mm, truaill polúireatán
Fad cábla	3 mhéadar caighdeánach, is gá faid bhreise a ordú ar leithligh
teocht stórála	-40 - +80ºC
teocht oibriúcháin	-5 - +70ºC

Feidhmíocht Fáil:

Feidhmíocht Astaithe:

Impedance Faoi Uisce

Treoraíocht Ingearach ag 30kHz

Feidhmchlár:

Taighde Fuaimiúil Faoi Uisce

Calabrú Réimse Fuaimiúil

Feidhmeanna Míleata agus Eolaíochta

Cineálacha trasducer fuaimiúil Faoi Uisce





Príomhchatagóirí agus tréithe táirgí:

1 trasdaitheoir domhainuisce leathsféarúil*

- Minicíocht athshondais Fr (kHz): 12 go 40

- Raon minicíochta oibre (kHz): 7 go 50

- Freagra voltais tarchurtha @Fr (dB): 137 go 133

- Íogaireacht a fháil @Fr (dB) : -176 go -195

- Leibhéal foinse fuaime @Fr (dB): 195 go 185

Is féidir oibriú go dtí 6000m faoi uisce.

Is féidir é a úsáid le haghaidh cumarsáide fuaimiúla cainéal ingearach, trasfhreagróir scaoileadh fuaimiúil,

Córas suite USBL.

2 trasduchtóir sorcóireach leathanbhanda*

- Minicíocht athshondais Fr (kHz): 10 go 75

- Raon minicíochta oibre (kHz): 6 go 100

- Impedance @Fr (Ohms): 800 go 1300

- Cumas (nF): 105 go 10

- Uillinn bhíoma @Fr (-3dB, céimeanna): 50 go 25

- Freagra voltais tarchurtha @Fr (dB): 140 t0 143

Is féidir oibriú go dtí 300m faoi uisce.

Is féidir é a úsáid le haghaidh calabrú fuaimiúil, cumarsáid achar fada fuaimiúil, fuaimiúil faoi uisce

insamhlóir, hidreafón.

3 trasduchtóir Topilz Leathanbhanda*

- Minicíocht athshondais Fr (kHz): 4 go 60

- Raon minicíochta oibre (kHz): 3 go 75

- Uillinn bhíoma @Fr (-3dB, céimeanna): 90 go 60

- Leibhéal foinse fuaime @Fr (dB) : 195

Is féidir oibriú go dtí 6000m faoi uisce.

Is féidir é a úsáid le haghaidh cumarsáide fuaimiúla cainéal ingearach, macalla bhíoma aonair, sonar gníomhach,...

4 1-3 trasduchtóir coróin sféarúil leathanbhanda ardmhinicíochta ilchodach*

- Minicíocht athshondais Fr (kHz): 150 go 600

- Raon minicíochta oibre (kHz): 100 go 800

- Uillinn bhíoma sféarúil @Fr (céimeanna): 40

- Ga cuaire (mm): 120

- Leibhéal foinse á tharchur @Fr (dB) : >> 200/205

Is féidir é a úsáid le haghaidh foinse fuaime caighdeánach treorach ard-minicíochta, córas cumarsáide,

Sonar tríthoiseach,...

5 1-3 trasduchtóir coróin sorcóireach ardmhinicíochta leathanbhanda ilchodach *

- Minicíocht athshondais Fr (kHz): 150 go 600

- Raon minicíochta oibre (kHz): 100 go 800

- Uillinn léas ingearach @Fr (céimeanna): 20

- Leibhéal foinse á tharchur @Fr (dB) : >> 195

Is féidir é a úsáid le haghaidh foinse fuaime caighdeánach treorach ard-minicíochta, multibeam, echosounder,

córas cumarsáide.

6 1-3 trasduchtóir loine ilchodach leathanbhanda ardmhinicíochta*

- Minicíocht athshondais Fr (kHz): 150 go 1200

- Raon minicíochta oibre (kHz): 45 go 360

- Impedance @Fr (kHz): 120 go 35

- Cumas (pF): 10000 go 2500

- Uillinn bíoma @Fr (céimeanna. - 3dB): 5 go 2.7

- Faigh íogaireacht (dB, Tag. 1 Volta/microPa): - 176 go -195

- Freagra voltais a tharchur (dB, Tag. 1 microPa/Volta): 179 go 189

Úsáidte le haghaidh ADCP/DVL, macalla-fhuaimire aon léas, sonóra fuaimiúil paraiméadrach,

córas cumarsáide ard-minicíochta treo,...

Trasduchtóir diosca flexural sraith 7 BD íseal-minicíochta *

- Minicíocht athshondais Fr (kHz): 0.5 go 6

- Raon minicíochta oibre (kHz): 0.4 go 12

- Freagra voltais tarchurtha @Fr (dB): 130 go 146

- Leibhéal foinse fuaime @Fr (dB): 196 go 180

Is féidir é a úsáid le haghaidh foinse fuaime minicíocht íseal, córas cumarsáide achar fada,

glacadh éighníomhach minicíocht íseal, ...

8 trasduchtóir sféarúil sraith SP *

- Minicíocht athshondais Fr (kHz): 15 go 60

- Raon minicíochta oibre (kHz): 8 go 100

- Freagra voltais tarchurtha @Fr (dB): >> 145

- Leibhéal foinse fuaime @Fr (dB) : 192

Úsáidtear é mar fhoinse fuaime leathanbhanda, hidreafóin.







2. Hidreafóin Veicteoir a Chalabrú san Uisce Domhain, Is féidir leis an uasdoimhneacht oibre 3000m a bhaint amach, ar féidir é a úsáid le haghaidh eilimintí eagar líneach atá líonta le hola





3. Is féidir leis an bhfreagra astaíochta is airde den trasducer fuaimiúil sféarúil cruachta 156dB a bhaint amach, agus is féidir leis an leibhéal foinse fuaime is airde a bhaint amach 202dB, atá níos mó ná 6dB níos airde ná na gnáth-trasduchtóirí sféarúla den mhéid céanna.







4. trasduchtóir hidreafóin veicteoir aonchriostail



I gcomparáid le trasducers ceirmeacha piezoelectric, laghdaítear méid trasducer tarchurtha criostail aonair PIN-PMN-PT níos mó ná 1/3, tá an leibhéal freagartha voltais tarchurtha 2 ~ 10dB níos airde, tá an bandaleithead impedance thart ar dhá uair níos airde, agus tá an bandaleithead -3dB thart ar dhá uair níos airde. Amanna; tá an íogaireacht glactha 3~5dB níos airde. Tá féin-torann íseal tairiscint ag an hidreafón veicteoir criostail aonair, agus tá an íogaireacht 4 ~ 6dB níos airde ná an hidreafón veicteoir piezoelectric den mhéid céanna.







 Hidreafón veicteoir suiteála 5.Fixed



Ag baint úsáide as an gcolún lár mar an bonn seasta, an modh oibre lomadh ceirmeacha, is é an banna minicíochta oibre 100-5000Hz, tá an suiteáil simplí, tá an fheidhmíocht cobhsaí, agus is féidir é a chur in ionad an chuid is mó de na hidreafóin veicteora atá suiteáilte ar ardáin éagsúla.







Úsáidtear an frithchaiteoir cón-chruthach chun tonnta fuaime imlíne radaithe an trasducer toroidal a léiriú go dtí an dromchla deiridh chun oibriú, agus is féidir radaíocht fhuaimiúil réasúnta cobhsaí an bhíoma a bhaint amach ar an dromchla deiridh.
