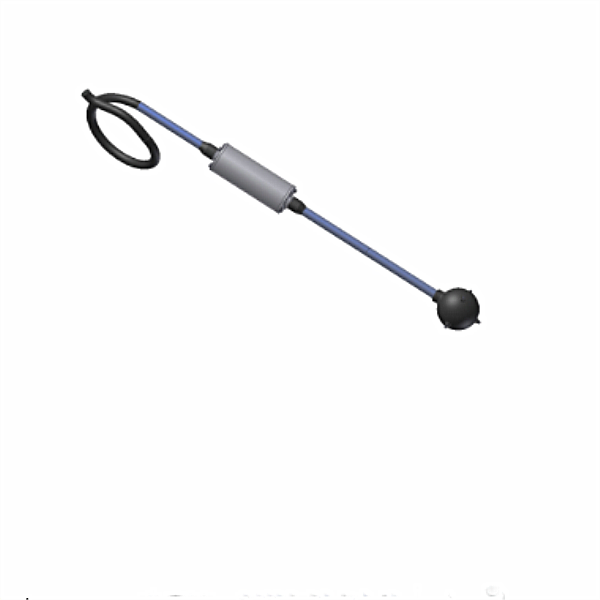

41 kHz pallomainen hydrofonimuunnin akustisille modeemeille

41 kHz pallomainen hydrofonimuunnin akustisille modeemeille

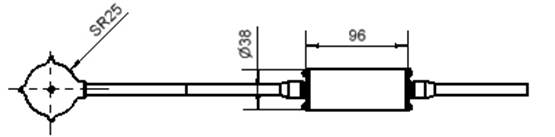

Tekniset parametrit:

Malli	HS/H41
resonanssitaajuus	41kHz
Työskentely bändi	100Hz ~ 2kHz
vastaanottava herkkyys	≥ -196 dB
Staattinen kapasitanssi	≥36000pF
Suuntaus	monisuuntainen
Työsyvyys	1200 m
Kaapelin tekniset tiedot	Φ6 mm:n   kaksijohtiminen suojattu kaapeli (valinnainen)
Vahvistus 20dB

Vedenalaisten akustisten antureiden tyypit



1. Matalataajuus, syvä vesi, suuritehoinen anturi



Matalataajuinen lähetysanturisarja: On olemassa erilaisia ​​taivutusantureita, uritettuja ympyräputkiantureita, säletaivutusantureita, yhdistettyjä taivutuslevymuuntimia jne. Pienin toimintataajuus on ollut niinkin alhainen kuin 20 Hz;



Syvän veden anturisarja: tuotteita on kolmenlaisia: ylivuototyyppi, öljytäytteinen painetasapainotyyppi ja itsekantava painetyyppi, suurin paineenkestävyys on saavuttanut 80 MPa;



Tehokas lähetysanturisarja: Äänilähteen taso voi olla yli 207 dB lähellä 350 Hz.



2. Mosaiikkirengasanturi



Yrityksellä on kyky suunnitella ja valmistaa mosaiikkirenkaita, joiden halkaisija on 30 mm～ 800 mm, taajuus voi kattaa 0,5 kHz～ 50 kHz, yksittäisen anturin korkein emissioäänilähdetaso voi olla 202 dB ja tehokas työtaajuusalue voi saavuttaa yli 2 oktaavin taajuuksia. Sen rakenteellinen muoto on jaettu pääasiassa ilmapohjaiseen tyyppiin ja ylivuototyyppiin, ja sen työsyvyys voi olla 500 m ja 6 km.



3. Viivataulukko



Yrityksellä on kyky suunnitella ja valmistaa öljytäytteisiä lineaarisia ryhmiä, kaapelilineaarisia ryhmiä ja jäykkiä lineaarisia ryhmiä. Öljyllä täytetty ryhmä voi toteuttaa öljytäytteisen lineaarisen ryhmän, jonka pienin ulkohalkaisija on 20 mm, ja pisin yksittäinen ryhmäsegmentti voi olla 80 metriä.



4. Pallomainen anturi



Yrityksellä on kehittynyt suunnittelu- ja tuotantoteknologia pallomaisille antureille. Tällä hetkellä se on muodostanut täydellisen sarjan pallomaisia ​​antureita, joiden halkaisija on 20–166 mm pakkauksen jälkeen; lähetyksen peittotaajuus on 3 kHz - 150 kHz; vastaanoton peittotaajuus on 5 Hz - 100 kHz+; työsyvyys on suurin Jopa 5 km tai enemmän.



5. Vektorihydrofoni



Yritys on alan ensimmäinen yritys, joka kehittää vektorihydrofoneja ja niiden suunnittelusovelluksia. Kehitetyt paine-erovektorihydrofonit ja kovibraatiovektorihydrofonit ovat vakaita ja luotettavia. Toimintataajuusalue voi kattaa 5Hz ~ 120kHz, ja suurin työsyvyys voi olla jopa 3000m. Yhteisvärähtelyvektorihydrofonin soveltuvuuden parantamiseksi yrityksemme on tehnyt perusteellista tutkimusta asennusmenetelmästä, vedenpitävästä virran isku- ja ripustustilasta jne. ja toteuttanut kiinteän asennuksen vektorihydrofonin, öljytäytteisen rakenteen ja vapaan jousituksen jne. Erilaisia ​​tuloksia, ja sillä on vektorihydrofonijohtoryhmien suunnittelu- ja valmistusominaisuudet sekä yhdistelmät.

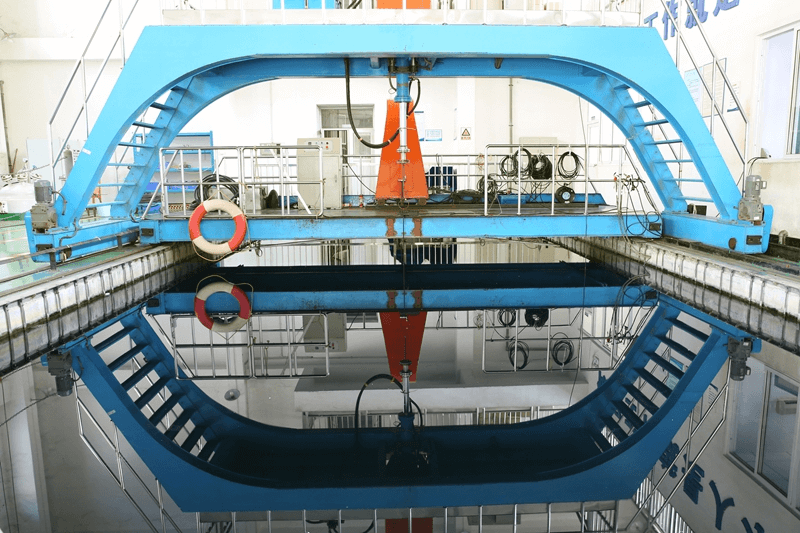

Vedenalainen akustinen mittaustesti:

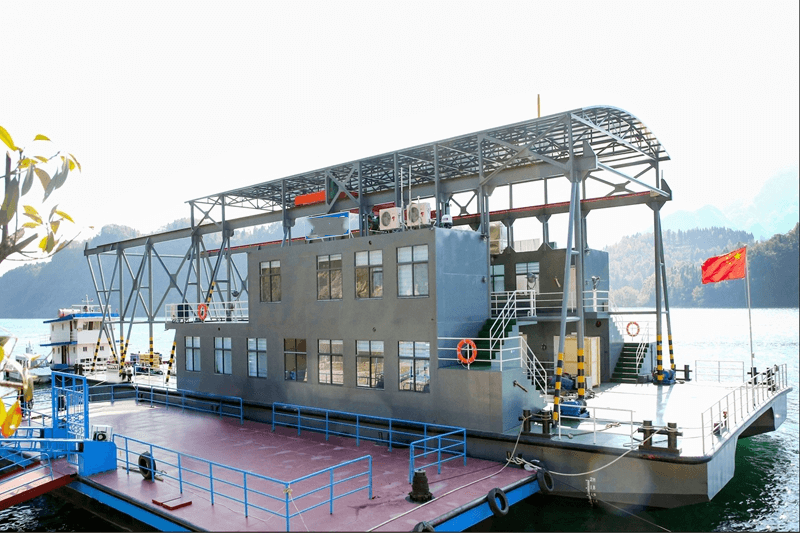

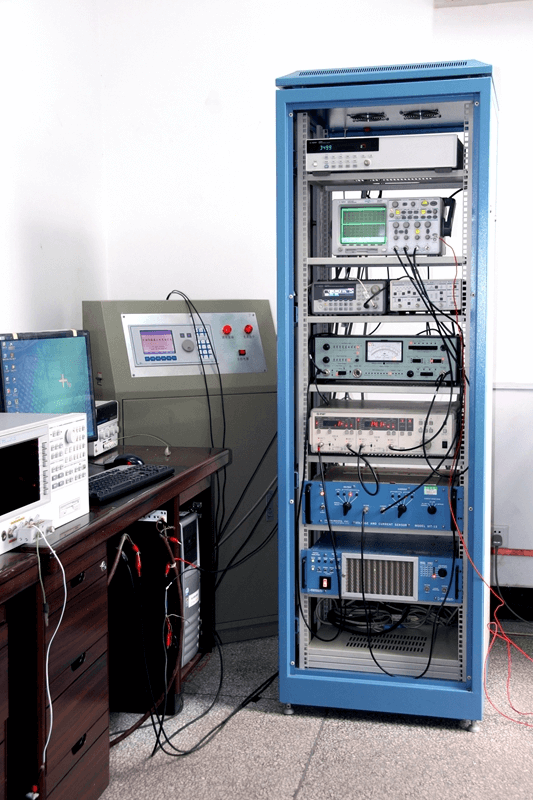

Vedenalainen akustinen mittaus sisältää 5 testilaitetta, mukaan lukien automaattinen akustinen mittausjärjestelmä, hydrofonin matalataajuinen kalibrointilaite, hydrofonin kiihtyvyyden mittausjärjestelmä, hydroakustisen materiaalin pulssiputken mittauslaite ja testiaseman testijärjestelmä, jotka on varustettu mittaamaan erilaisia ​​​​antureita. Äänielementin ja akustisen matriisin asiaankuuluvat parametrit sekä vedenalaisten akustisten materiaalien ja komponenttien heijastus- ja äänenläpäisykyky, testausstandardit GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, JB275-1981, J/70141, Q9-/1981. 66-2011 jne. Mittaustaajuusalue on 20Hz - 500KHz. Testiasema voi mitata suurten muuntimien ja akustisten ryhmien vedenalaista akustista suorituskykyä.
