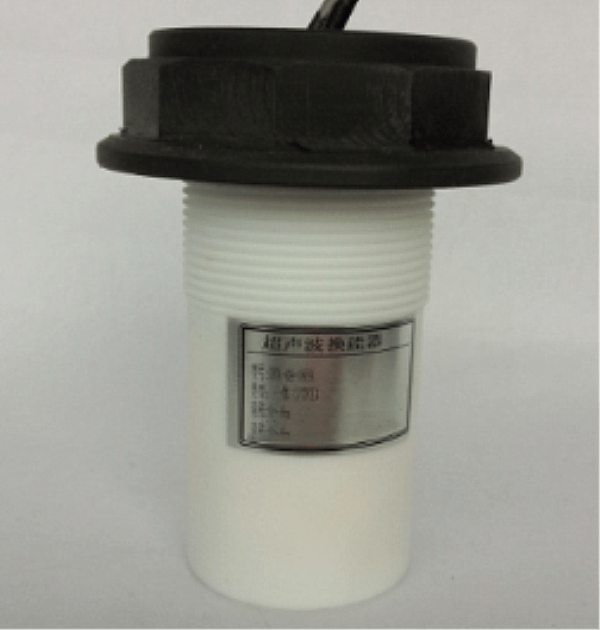

اندازه گیری فاصله مبدل اولتراسونیک 50 کیلوهرتز برای سنسور سطح

مبدل برد التراسونیک ضد انفجار 50 کیلوهرتز برای سطح سنج اولتراسونیک

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	49 کیلوهرتز مبدل ضد خوردگی
مدل	PH A-49-08FA
فرکانس	± 49 کیلوهرتز5
فاصله تشخیص	0.48 متر
m inimum p arallel i mpedance	260Ω ± 20 درصد
ظرفیت	1900pF±20 ％ @1KHz
حساسیت	ولتاژ محرک بار : 850Vpp ，فاصله: 0.6 متر 、دامنه اکو: 300 میلی ولت
عملیاتی ولتاژ	اوج ولتاژ ＜ 1500Vpp
عملیاتی دما	-40+80 ℃
فشار	≤3 کیلو یا  0.3 مگاپاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان @-3dB:9°± 10%， زاویه تیز: 10 ± 20 درجه
مصالح مسکن	POM、PTFE
استفاده	سطح سنج اولتراسونیک، مانیتورینگ، ضد برخورد، امنیت
نصب و راه اندازی بعد	نخ پایین: M48×2
سطح حفاظت	IP68
وزن	5±360 گرم
دستورالعمل سیم کشی	رابط یکپارچه (3PIN، ترمینال 2.54 میلی متر): قرمز مثبت، منفی سفید، سیم محافظ سیاه. رابط (3PIN، ترمینال 2.0 میلی متر): سفید و سیاه برای سیم سنسور دما (MF58)؛

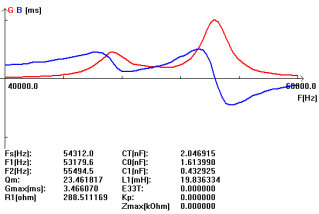

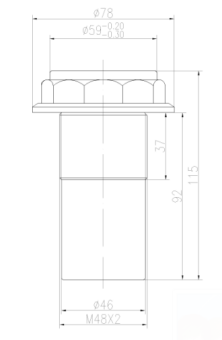

منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل فاصله اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


نوع یکپارچه دستورالعمل کابل:
1. دستورالعمل سیم‌کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی‌متری)
قرمز: مبدل +
سفید: مبدل -
سیاه: محافظ


2. ترمینال سنسور کابل 2. دستورالعمل سنسور دما:

قرمز رنگ 3 میلی‌متر سیم کشی سنسور

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما
