PHA-49-08FA
Piezohannas

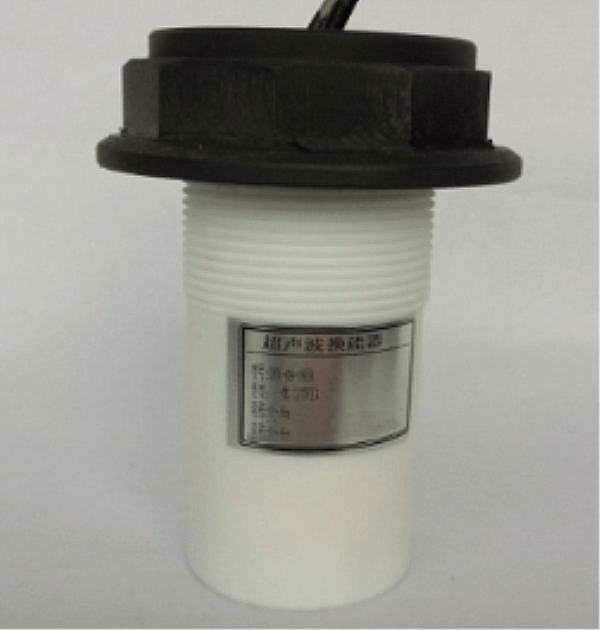

PHA-49-08FA
Ultrazvukový snímač rozsahu 50 kHz odolný proti výbuchu pro ultrazvukový hladinoměr
Technické parametry:
Položky |
Technické parametry |
Obraz |
|
Jméno |
49KHz antikorozní převodník |
|
|
Model |
PH A-49-08FA |
||
Frekvence |
49 kHz ± 5 % |
||
Detekční vzdálenost |
0.4～ 8m |
||
m minimální paralelní impedance i |
260Ω±20 ％ |
||
1900pF±20 ％ @1KHz |
|||
Citlivost |
zátěžové napájecí napětí : 850Vpp ，Vzdálenost: 0,6 m 、Amplituda ozvěny: 300 mV |
||
-40～ +80 ℃ |
|||
≤ 3 kila nebo 0,3 MPa |
|||
(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB:9°± 10%， Ostrý úhel: 20°± 10% |
|||
Materiál bydlení |
POM、PTFE |
||
používání |
Ultrazvukový hladinoměr, monitorování, protikolizní, bezpečnost |
||
Spodní závit: M48×2 |
|||
Úroveň ochrany |
IP68 |
||
Hmotnost |
360 g ± 5 ％ |
||
Pokyny pro zapojení |
Integrované rozhraní (3PIN, 2,54mm terminál): červený kladný, bílý záporný, černý stínící vodič; Rozhraní (3PIN, 2,0mm svorka): bílá a černá pro vodič teplotního senzoru (MF58); |
||
Křivka přijetí |
Schéma struktury produktu |
||
|
|
||
Blokové schéma ultrazvukového snímače vzdálenosti:
Schematické schéma snímače teploty (model: MF58_502F3470) :
Integrovaný typ Pokyny pro kabel:
1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54mm svorka)
Červená: převodník +
Bílá: převodník -
Černá: stínění
2.Pokyny kabelu snímače teploty: rozhraní červená a 03mm
svorka pro teplotní senzor jsou černé
Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB
Pokyny pro třížilové zapojení:
Červená: Převodník +
Modrá: teplotní senzor +
Černá: Veřejná-
Čtyřžilové pokyny pro zapojení:
Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor
