       Højkvalitets dybdefindertransducer til ultralydsflowmåler



 1. Introduktion



U undervands ekkolodstransducer  bruger ultralydsbølger til at transmittere under vandet, og reflekteres tilbage, når de møder et målt objekt. Den kan detektere afstanden mellem sensoren og det målte objekt og transmitterer derefter til skibe, bøjer, ubemandede undervandsfartøjer, etc. Som dybdemåler kan den også bruges til undervandsafstandsmåling.



Produktets beskyttelsesniveau når IP68-niveau, og det kan ligge i blød i lang tid under vandet 100 meter uden skader. (Bemærk, at instrumentets kabeludtagsdel skal være pålideligt forseglet efter ledningsføring for at undgå vand)



2. Tekniske parametre:

genstande	Tekniske parametre		Billede

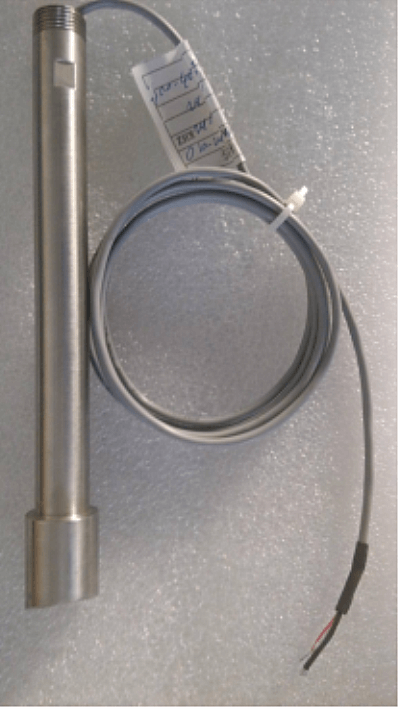

Navn	1MHz undervands ultralydstransducer
Model	PH W-1M-01O
Frekvens	1MHz ± 5 %
Detektionsafstand	0.05 ～ 3m
Minimum Parallel lmpedans	120Ω±20 ％
Kapacitans	1200pF±20 ％ @1KHz
Følsomhed	Kørespænding: 24 Vpp, Afstand: 0,3 m, Ekkoamplitude: 200 mV
Drift Spænding	Spids Spænding ＜300VPP
Drift Temperatur	-40～ +80℃
Tryk	≤3 kilo eller 0,3 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:5°±1， Skarp vinkel: 12°±2
til hus Materiale
Brug	ultralyds flowmåler
Installation Dimension	Se produktstrukturtegningen
Beskyttelsesniveau	IP68
Vægt	150g±5 ％ (Længde: 2m)
Ledningsinstruktioner	integreret type: Rød+，Hvid-，Sort: skærmet ledning； （uden temperatursensor som standard）

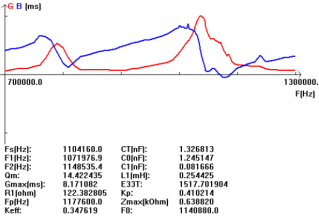

Admissionskurve		Produktstrukturdiagram





3. Temperatursensor skematisk diagram af transducer, test kredsløb skematisk diagram
