traductor de înaltă calitate pentru găsirea adâncimii Traductor de adâncime cu ultrasunete pentru debitmetru cu ultrasunete

       Traductor de înaltă calitate pentru debitmetru cu ultrasunete



 1. Introducere



folosește sondei subacvatice Traductorul  unde ultrasunete pentru a transmite sub apă și este reflectat înapoi atunci când întâlnesc obiectul măsurat. Poate detecta distanța dintre senzor și obiectul măsurat și apoi transmite navelor, geamanduri, vehiculelor aeriene fără pilot subacvatice, etc. Ca sondă de adâncime, poate fi folosit și pentru măsurarea distanței subacvatice.



Nivelul de protecție a produsului atinge nivelul IP68 și poate fi înmuiat mult timp sub apă la 100 de metri fără deteriorare. (Rețineți că partea de ieșire a cablului a instrumentului trebuie să fie sigilată în mod fiabil după cablare pentru a evita apa)



2. Parametri tehnici:

Articole	Parametrii tehnici		Imagine

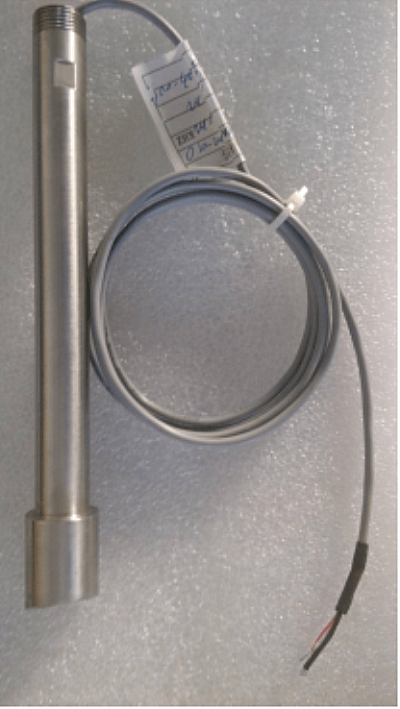

Nume	Traductor cu ultrasunete subacvatic de 1MHz
Model	PH W-1M-01O
Frecvenţă	1MHz± 5%
Distanța de detectare	0.05 ～ 3m
Minim Impedanta paralela	120Ω±20 %
Capacitate	1200pF±20 ％ @1KHz
Sensibilitate	Tensiune de conducere: 24 Vpp, distanță: 0,3 m, Amplitudine eco: 200 mV
Funcționează Voltaj	Vârf Tensiune ＜300VPP
Funcționează Temperatură	-40～ +80℃
Presiune	≤3kg sau 0,3MPa
Unghi	(Lățimea fasciculului ) Lățimea fasciculului la jumătate de putere @-3dB: 5°±1， Unghi ascuțit: 12°±2
Materialul  carcasei
Utilizare	debitmetru cu ultrasunete
Instalare Dimensiune	Vedeți desenul structurii produsului
Nivel de protecție	IP68
Greutate	150g±5 ％ (Lungime: 2m)
Instrucțiuni de cablare	tip integrat: roșu+, alb-, negru: fir ecranat; (fără senzor de temperatură în mod implicit)
Curba de admitere		Diagrama structurii produsului





3. Diagrama schematică a senzorului de temperatură a traductorului, diagrama schematică a circuitului de testare
