       Trasduttore rilevatore di profondità di alta qualità per misuratore di portata ad ultrasuoni



 1. Introduzione



utilizza dell'ecoscandaglio subacqueo Il trasduttore  onde ultrasoniche per trasmettere sott'acqua e viene riflesso quando incontrano l'oggetto misurato. Può rilevare la distanza tra il sensore e l'oggetto misurato e quindi trasmette a navi, boe, veicoli aerei senza equipaggio subacquei, ecc. Come ecoscandaglio, può anche essere utilizzato per la misurazione della distanza subacquea.



Il livello di protezione del prodotto raggiunge il livello IP68 e può essere immerso a lungo sott'acqua a 100 metri senza danni. (Si noti che la parte di uscita del cavo dello strumento deve essere sigillata in modo affidabile dopo il cablaggio per evitare l'acqua)



2.Parametri tecnici:

Elementi	Parametri tecnici		Immagine

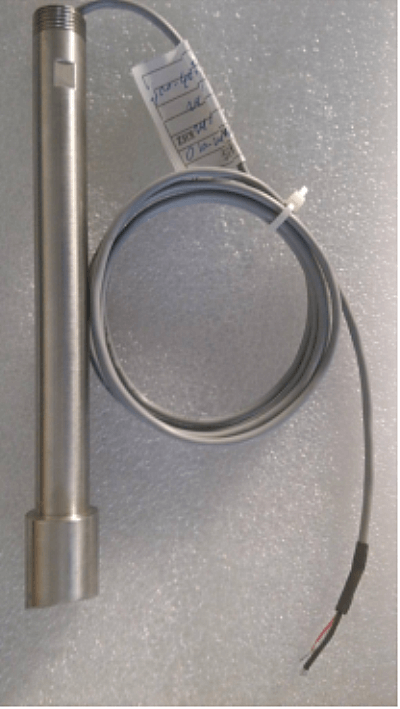

Nome	Trasduttore ultrasonico subacqueo da 1 MHz
Modello	PH W-1M-01O
Frequenza	1 MHz± 5%
Distanza di rilevamento	0.05 ～ 3M
Minimo Impedenza parallela	120Ω±20 %
Capacità	1200pF±20 ％ @1KHz
Sensibilità	Tensione di pilotaggio: 24 Vpp, distanza: 0,3 m, Ampiezza dell'eco: 200 mV
Operativo Voltaggio	Picco Voltaggio <300 VPP
Operativo Temperatura	-40～ +80℃
Pressione	≤3Kilos o 0,3MPa
Angolo	(Larghezza del fascio ) Larghezza del fascio a metà potenza@-3dB:5°±1, Angolo acuto: 12°±2
dell'alloggiamento Materiale
Utilizzo	misuratore di portata ad ultrasuoni
Installazione Dimensione	Vedi il disegno della struttura del prodotto
Livello di protezione	IP68
Peso	150 g±5 ％ （Lunghezza: 2 m）
Istruzioni di cablaggio	tipo integrato: rosso+, bianco-, nero: cavo schermato; （senza sensore di temperatura per impostazione predefinita）
Curva di ammettenza		Diagramma della struttura del prodotto





3. Diagramma schematico del sensore di temperatura del trasduttore, diagramma schematico del circuito di prova
