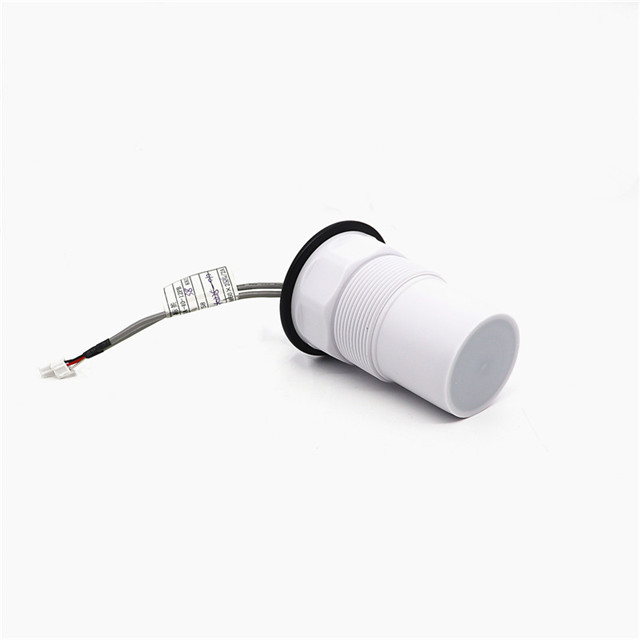

40KHz Anti-korrosions ultralydstransducer til ultralydsniveausensor

    40KHz Anti-korrosions ultralydstransducer til ultralydsniveausensor

Tekniske parametre:

genstande	Tekniske parametre		Billede
Navn	40KHz Anti-korrosionstransducer PB type
Model	PHA-40-12PB
Frekvens	40KHz±5 %
Detektionsafstand	0,5 ~ 12 m
Minimum Parallel lmpedans	320Ω±20％
Kapacitans	3400pF±20％ @1KHz
Følsomhed	Kørespænding : 700Vpp, afstand: 0,6m, Ekkoamplitude: 530mV
Drift Spænding	Spids Spænding ＜ 1500VPP
Drift Temperatur	-40～+80℃
Tryk	≤3 kilo eller 0,3 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde@-3dB:10°±2， Skarp vinkel: 23°±4
Materiale til hus	POM, PVDF fysisk segl
Brug	Ultralyd niveau måler,Overvågning,Kollisionssikker, Sikkerhed
Installation Dimension	Bund med gevind: M60×2 eller G2A
Beskyttelsesniveau	IP68
Vægt	480g±5％
Ledningsinstruktioner	integreret type: stik ( 3PIN , 2,54 mm terminal ）： Rød+，Hvid-，Sort: skærmet ledning；     stik （ 3P IN, 2,0 mm terminal ） ： hvid, sort: temperatursensor（ MF58 ）
Admissionskurve		Produktstrukturdiagram

 Blokdiagram af ultralydsafstandstransducer:

Skematisk diagram af temperatursensor:

 Integreret type Kabelinstruktion:
1. Ledningsinstruktion af transducer: interface (3-pin, 2,54 mm terminal)
Rød: transducer +
Hvid: transducer -
Sort: afskærmning

2. Kabelinstruktion til temperatursensor: interface (3-pin, 2,0 mm terminal)

Rød og sort er temperatursensorledninger

Ultralydsniveausensoranvendelse:

Ultralydsniveaumåling er en yderst omkostningseffektiv løsning til kort- og langrækkende måling, selv under vanskelige miljøforhold såsom vibrationer og støv. Ultralydsniveaumåling er en ikke-berørende teknologi, der bruges i adskillige industriområder til at overvåge og kontrollere niveauet af væsker, slam og faste stoffer. ultralyds-/niveausensorer måler afstand ved hjælp af ultralydsbølger. Sensorhovedet udsender en ultralydsbølge og modtager bølgen, der reflekteres tilbage fra målet. ultralyds-/niveausensorer måler afstanden til målet ved at måle tiden mellem emission og modtagelse.
