Transduser Ultrasonik Anti-karat 40KHz untuk Penderia Tahap Ultrasonik

    Transduser Ultrasonik Anti-karat 40KHz untuk Penderia Tahap Ultrasonik

Parameter teknikal：

barang	Parameter Teknikal		Imej
Nama	Jenis PB transduser anti-karat 40KHz
Model	PHA-40-12PB
Kekerapan	40KHz±5%
Jarak Pengesanan	0.5～12m
minimum lmpedans selari	320Ω±20％
Kapasitansi	3400pF±20％ @1KHz
Sensitiviti	Voltan Pemanduan : 700Vpp, jarak: 0.6m, Amplitud gema: 530mV
Beroperasi Voltan	Puncak Voltan ＜ 1500VPP
Beroperasi Suhu	-40～+80℃
Tekanan	≤3 Kilo atau 0.3MPa
Sudut	(Lebar Rasuk ) Lebar Rasuk Separuh kuasa@-3dB:10°±2， Sudut Tajam:23°±4
Bahan Perumahan	POM, meterai fizikal PVDF
Penggunaan	Ultrasonik tahap tolok,Pemantauan,kalis ranap, Keselamatan
Pemasangan Dimensi	Bawah dengan benang: M60×2 atau G2A
Tahap Perlindungan	IP68
Berat badan	480g±5％
Arahan Pendawaian	jenis bersepadu：penyambung （ 3PIN , 2.54mm terminal ）： Merah+，Putih-，Hitam: wayar terlindung；     penyambung （ 3P IN, 2.0mm terminal ） ：putih, hitam: sensor suhu（ MF58 ）

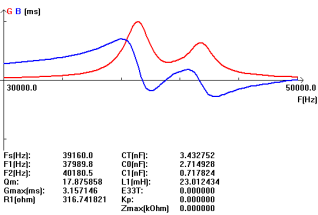

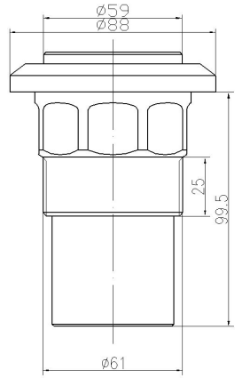

Keluk Kemasukan		Gambarajah Struktur Produk

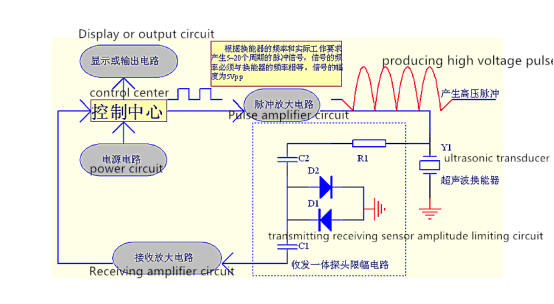

 Gambar rajah blok transduser jarak ultrasonik:

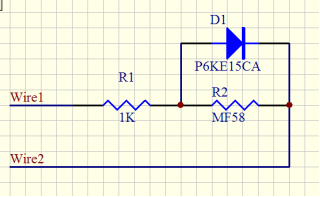

Gambarajah Skema Penderia Suhu:

 Jenis bersepadu Arahan kabel:
1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung

2. Arahan Kabel Sensor Suhu: antara muka (terminal 3pin, 2.0mm)

Merah dan hitam adalah pendawaian sensor suhu

Aplikasi Sensor Tahap Ultrasonik:

Pengukuran tahap ultrasonik ialah penyelesaian yang sangat kos efektif untuk pengukuran jarak pendek dan panjang, walaupun dalam keadaan persekitaran yang sukar seperti getaran dan habuk. Pengukuran tahap ultrasonik ialah teknologi tidak bersentuhan yang digunakan di banyak kawasan perindustrian untuk memantau dan mengawal paras cecair, buburan dan pepejal. sensor ultrasonik / aras mengukur jarak dengan menggunakan gelombang ultrasonik.Kepala sensor memancarkan gelombang ultrasonik dan menerima gelombang yang dipantulkan kembali dari sasaran. sensor ultrasonik / aras mengukur jarak ke sasaran dengan mengukur masa antara pelepasan dan penerimaan.
